Acer Spin 5 SP513-52N, płyta Wistron Woody_KBL 16924-3M - brak ładowania baterii

Pomiar napięcia z podłączonym akumulatorem + zasilacz:
PU4301
pin 1 - 19,53V
pin 4 - 6,46V
pin 8 - 19,53V

PU4401
pin 1 - 19,53V
pin 4 - 1,77V
pin 8 - 19,53V

Reflash both (BIOS + KBC) chips. Don't forget to save the old dumps.

matic ha scritto:Reflash both (BIOS + KBC) chips. Don't forget to save the old dumps.

Złe wieści, nic nie pomogło zachowanie płyty identyczne. Nie ładuje nie widzi baterii.
Czy napięcie na PU4401, pin 4 - nie powinno być wyższe?

PU4401
pin 1 - 19,53V
pin 4 - 1,77V
pin 8 - 19,53V

PU4401
pin 1 - 19,53V
pin 4 - 1,77V
pin 8 - 19,53V

Correct value.

Jakiś pomysł jeszcze... bo trudny pacjent.
Wszystko wygląda na sprawne. Jeszcze raz wszytko sprawdziłem.

krisark ha scritto:Laptop po zalaniu w okolicach baterii, wyczyszczony elementy skorodowane wymienione.

Which components exactly was corroded and replaced?

krisark ha scritto:Wstawiona nowa bateria

Is it a genuine Acer battery?

matic ha scritto:Which components exactly was corroded and replaced?

Zostały wymienione PR4305 -0R, PR4411 - 470kΩ, PC4301 - 1U50V

matic ha scritto:Is it a genuine Acer battery?

Nie, to jest zamiennik nowy, mam dwa nowe zamienniki i jest tak samo. Nawet gdy nie podłączymy baterii to w systemie widzi "Dostępne 255% (podłączono)". Oryginalna bateria jest zjedzona przez korozje i brakuje elementów.

PU4403 - BQ24780S - wymienione, brak poprawy

Remove the battery connector BTY1 from the board and check if there is a corrosion (or spill residues) under it.

matic ha scritto:Remove the battery connector BTY1 from the board and check if there is a corrosion (or spill residues) under it.

Usunąłem gniazdo ładowania, sprawdziłem nic tam specjalnego nie ma. Pady nie są skorodowane.
Zastanawia mnie tylko dlaczego jest brak napięcia na BTY1 pin 3? i tak niskie napięcie na pin4?
Czy nie powinny tam być napięcia w granicy 3,30V?

Pomiary gniazdo BTY1 z baterią bez zasilacza:
pin 1 - 11,07V
pin 2 - 11,07V
pin 3 - 0,00V
pin 4 - 0,29V
pin 5 - 3,26V
pin 6 - 3,26V
pin 7 - 0,00V
pin 8 - 0,00V

krisark ha scritto:Zastanawia mnie tylko dlaczego jest brak napięcia na BTY1 pin 3? i tak niskie napięcie na pin4?
Czy nie powinny tam być napięcia w granicy 3,30V?

Na pinie 3 nie ma napięcia gdyż przy poprawnym napięciu 3D3V_RTC_AUX które idzie na bramkę PQ4301 po rezystorze 1MOhm tranzystor masuje to wyprowadzenie,
na pinie 4 napięcie będzie 3.3V jak wepniesz baterię.
Zmierz napięcie oscyloskopem PU4403 n. 25, 26. Pokaż oscylogramy (podpięta bateria i zasilacz).

clops35 ha scritto:Na pinie 3 nie ma napięcia gdyż przy poprawnym napięciu 3D3V_RTC_AUX które idzie na bramkę PQ4301 po rezystorze 1MOhm tranzystor masuje to wyprowadzenie,
na pinie 4 napięcie będzie 3.3V jak wepniesz baterię.

A tutaj jest zupełnie na odwrót jak wypnę to się pojawia napięcie 3,3V.
Pomiary gniazdo BTY1 tylko zasilacz:
pin 1 - 0,14V
pin 2 - 0,14V
pin 3 - 0,00V
pin 4 - 3,26V
pin 5 - 3,28V
pin 6 - 3,29V
pin 7 - 0,00V
pin 8 - 0,00V

clops35 ha scritto:Zmierz napięcie oscyloskopem PU4403 n. 25, 26. Pokaż oscylogramy (podpięta bateria i zasilacz).

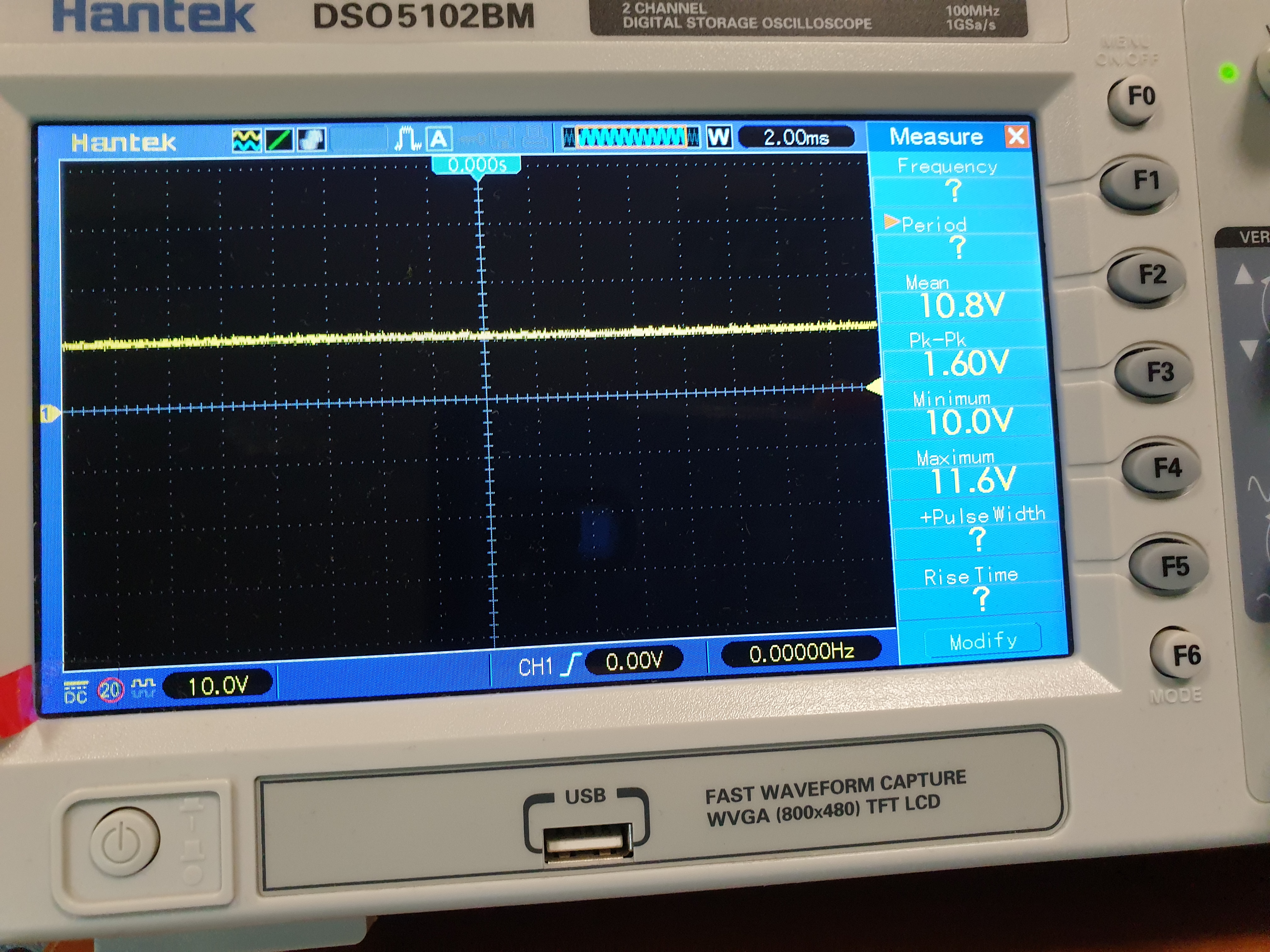

pin25

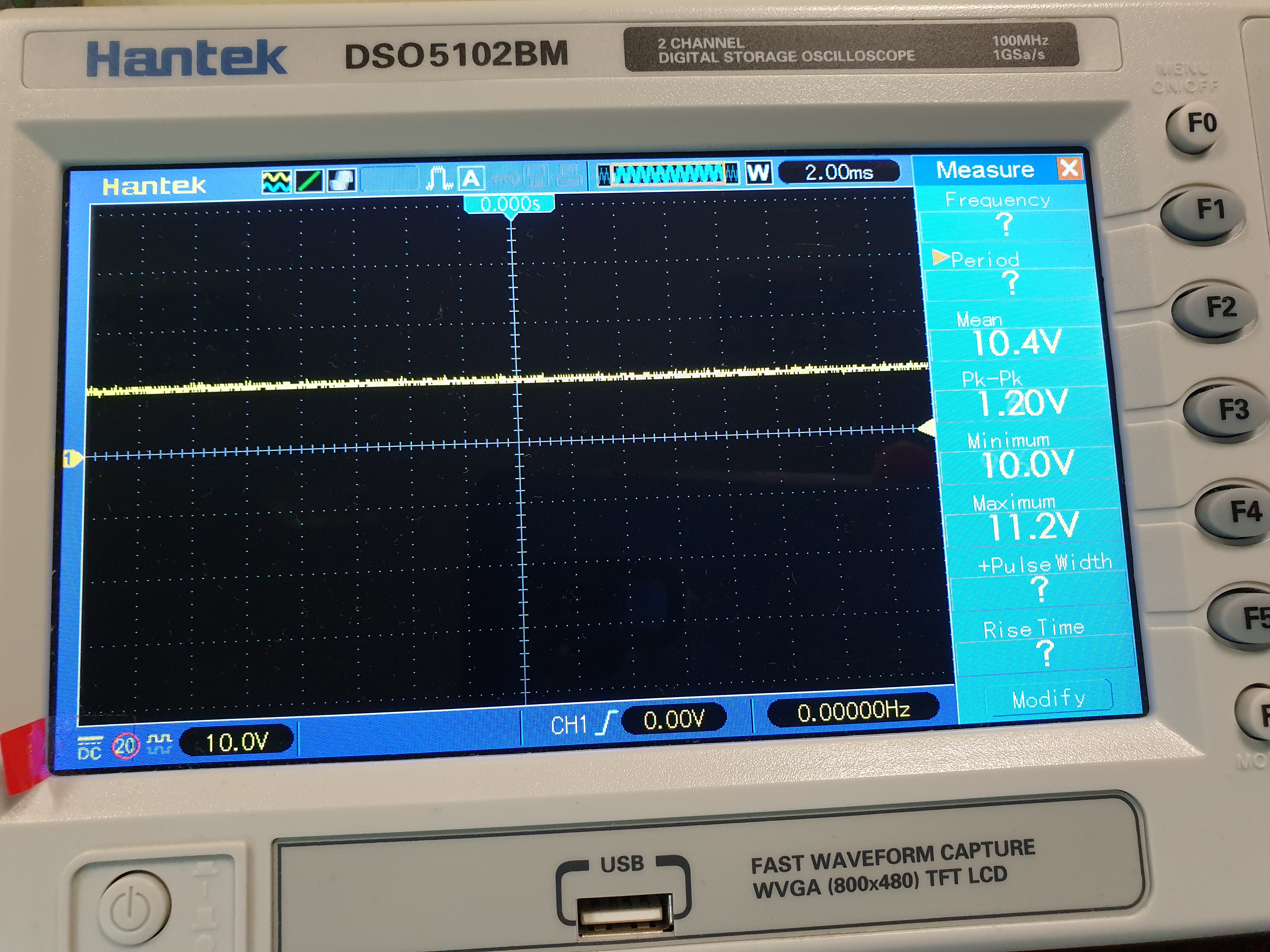

pin 26

Bardzo prawdopodobne że uszkodzony jest kondensator pompy ładunkowej PC4417, lub dioda PD4403. Diodę sprawdź miernikiem a kondensator wymień.
Na oscylogramie nie widać pojedynczych impulsów. Zmień podstawę czasu na 200us. Rozciąg tak by było widać pojedynczy impuls.

taka sieczka powinna być na obu wyprowadzeniach.

clops35 ha scritto:Na oscylogramie nie widać pojedynczych impulsów. Zmień podstawę czasu na 200us. Rozciąg tak by było widać pojedynczy impuls.

taka sieczka powinna być na obu wyprowadzeniach.

I taka jest przez ok 1 - 2 sek., ładowanie też prawidłowe. Po 1-2 sek się wyłącza i spada. Najgorsze że prawidłowo działa przez chwile.

clops35 ha scritto:Bardzo prawdopodobne że uszkodzony jest kondensator pompy ładunkowej PC4417, lub dioda PD4403. Diodę sprawdź miernikiem a kondensator wymień.

Wygląda to tak, jak wykonuje pomiary z baterią, to dioda PD4403 wygląda na uszkodzoną ma przejście i jest zwarta do masy. PC4417 również wtedy ma zwarcie do masy i wygląda na uszkodzony. Ale jak odłączę baterie, wszystko wraca do normy i jest prawidłowo.

Wymień PC4417 47uF25V. Później ocenimy.

Edit:
Po wymianie zmierz napięcie na PD4403 n.1, 2 (podłączony zasilacz i bateria)
Czy coś się zmieniło na oscylogramach względem poprzednich pomiarów?
Zmierz rezystancję do masy PU4403 n. 13, 14, 21, 24.

clops35 ha scritto:Wymień PC4417 47uF25V

Zdjełem ten kondensator i z pomiarów wychodzi 52,53nF, a powinien być blisko 47uF. Czyli coś z nim nie tak.
Problem tylko z tym że posiadam takiego, bo jest nietypowy i na żadnej płycie na części nie ma takiego.
47uF25V typ 0402

The value of capacitor PC4417 should be 0,047µF (47nF/25V).
The old capacitor is ok.

It seems to me that the issue in this case is incompatible replacement battery.
Use a genuine Acer battery.

matic ha scritto:The value of capacitor PC4417 should be 0,047µF (47nF/25V).
The old capacitor is ok.

Dziwne oznaczenia na schemacie - SCD047U25V2KX-GP, jak to czytać aby wywnioskować na przyszłość że jest to 0,047µF? Kondensator wlutowany na miejsce.

Zastanawia mnie tylko to, dlaczego w systemie pokazuje "Dostępne 255% (podłączono)" - nawet gdy akumulator nie jest podłączony do płyty głównej.
I czy zakup oryginalnego akumulatora zakończy naprawę.

Możliwe że 52nF to wartość poprawna na schemacie jest oznaczony SCD047U25V2KX-GP być może to "D" oznacza kropkę i wtedy to D047uF = 47nF.
Opis z datasheet chargera:

High-side power MOSFET driver power supply. Connect a 47-nF capacitor from BTST to PHASE. The diode
between REGN and BTST is integrated inside the IC.

Wlutuj ten kondensator.

Czy zawsze był używany 65W zasilacz? Może wcześniej był 45W i tu jest problem?
Zmierz rezystancję PR4431 między wyprowadzeniami (nie do masy) jeśli ma poniżej 120kOhm wymień na 150kOhm lub 196kOhm.


Podaj wyniki pomiarów.

clops35 ha scritto:Zmierz rezystancję do masy PU4403 n. 13, 14, 21, 24.

krisark ha scritto:Zastanawia mnie tylko to, dlaczego w systemie pokazuje "Dostępne 255% (podłączono)" - nawet gdy akumulator nie jest podłączony do płyty głównej.
I czy zakup oryginalnego akumulatora zakończy naprawę.

Czy na cewce PL4401 jest napięcie gdy podłączony zasilacz bez baterii?

clops35 ha scritto:Czy zawsze był używany 65W zasilacz? Może wcześniej był 45W i tu jest problem?

Mam oryginał 45W i zamiennik 65W, identycznie na dwóch zasilaczach.

clops35 ha scritto:Zmierz rezystancję PR4431 między wyprowadzeniami (nie do masy) jeśli ma poniżej 120kOhm wymień na 150kOhm lub 196kOhm.

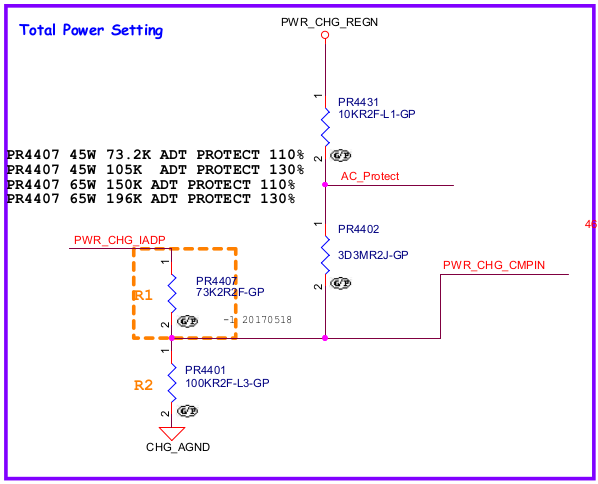

Chyba masz na myśli PR4407 tym rezystorem zmieniamy "Total Power Setting", ale jak na zasilaczu 45W i 65W ładowania brak wiec chyba nie widzę potrzeby zmian.

clops35 ha scritto:Zmierz rezystancję do masy PU4403 n. 13, 14, 21, 24.

PU4403
n. 13 - 72,13kΩ
n.14 - 138,50kΩ
n.21 - 123,54kΩ
n.24 - 128,60kΩ

clops35 ha scritto:Czy na cewce PL4401 jest napięcie gdy podłączony zasilacz bez baterii?

Znikome 0,14V

krisark ha scritto:Chyba masz na myśli PR4407

Tak miałem na myśli PR4407 (sorry).
Sprawdź przewodność między punktami BTY1 n. 5, PU4403 n. 12, U2401 n. 79.
oraz przewodność między punktami BTY1 n. 6, PU4403 n. 11, U2401 n. 80.
Być może uszkodzona jest ścieżka linii komunikacji.

Czy KBC nie był przypadkiem podlany?
