#1 Acer ES1-533 problem z ładowaniem baterii

przez michalmwp • 11 stycznia 2018, 15:30
Laptop Acer ES1-533, płyta LA-D641P.

Płyta po lekkim zalaniu przy samym złączu DC. Skorodowana ścieżka idąca do pin-20 chargera bq24735 (VCC). Układ chargera w innym obszarze płyty, nie ruszony.

Płyta uruchomiona ale brak ładowania. W systemie bateria widoczna, parametry raczej w normie. Windows pokazuje "podłączony, nie ładuje".
Po podłączeniu zasilania do płyty charger wystawia napięcie na baterii ale jest ono dziwnie wysokie bo aż 17,6V. Po sekundzie napięcie spada do ok.3V i LED od ładowania sygnalizuje błąd baterii. Bateria nominalnie ma 11,31V.
Wymieniłem charger BQ, zdjąłem tranzystor PQ304 (łączy B+ z BATT+ przy pracy z akumulatora). Poprawy brak. Komunikacja po szynie SMBUS jest zarówno z chargerem jak i baterią. Charger prawidłowo steruje bramkami kluczy.

Nie mam innej baterii na podmiankę (bateria zabudowana). Czy takie napięcie ładowania może wynikać z uszkodzenia baterii?

Re: Acer ES1-533 problem z ładowaniem baterii

przez Google Adsense [BOT] • 11 stycznia 2018, 15:30

#2 Re: Acer ES1-533 problem z ładowaniem baterii

przez Type5 • 11 stycznia 2018, 18:37
Sprawdź rezystory PR313, PR314.

#3 Re: Acer ES1-533 problem z ładowaniem baterii

przez michalmwp • 11 stycznia 2018, 20:18
Rezystory sprawne i mają połączenie z rezystorem pomiarowym PR311.

#4 Re: Acer ES1-533 problem z ładowaniem baterii  [ROZWIĄZANY] 

przez Kwazor • 11 stycznia 2018, 20:53
A wogóle laptop działa na baterii ?

#5 Re: Acer ES1-533 problem z ładowaniem baterii

przez michalmwp • 12 stycznia 2018, 11:36
Trafne pytanie. Nie zwróciłem na to uwagi bo w systemie bateria miała 3% naładowania więc laptop nie powinien wystartować.
Napięcia na wyjściu baterii nie ma. Pin 6 baterii (gate) w stanie niskim. Nie podobały mi się tętnienia widoczne na mierniku. Oscyloskop wykazał krótkie szpilki co 250ms które blokowały elektronikę baterii. Spięcie pinu 6 do masy po sekundzie puszczało napięcie na wyjście.

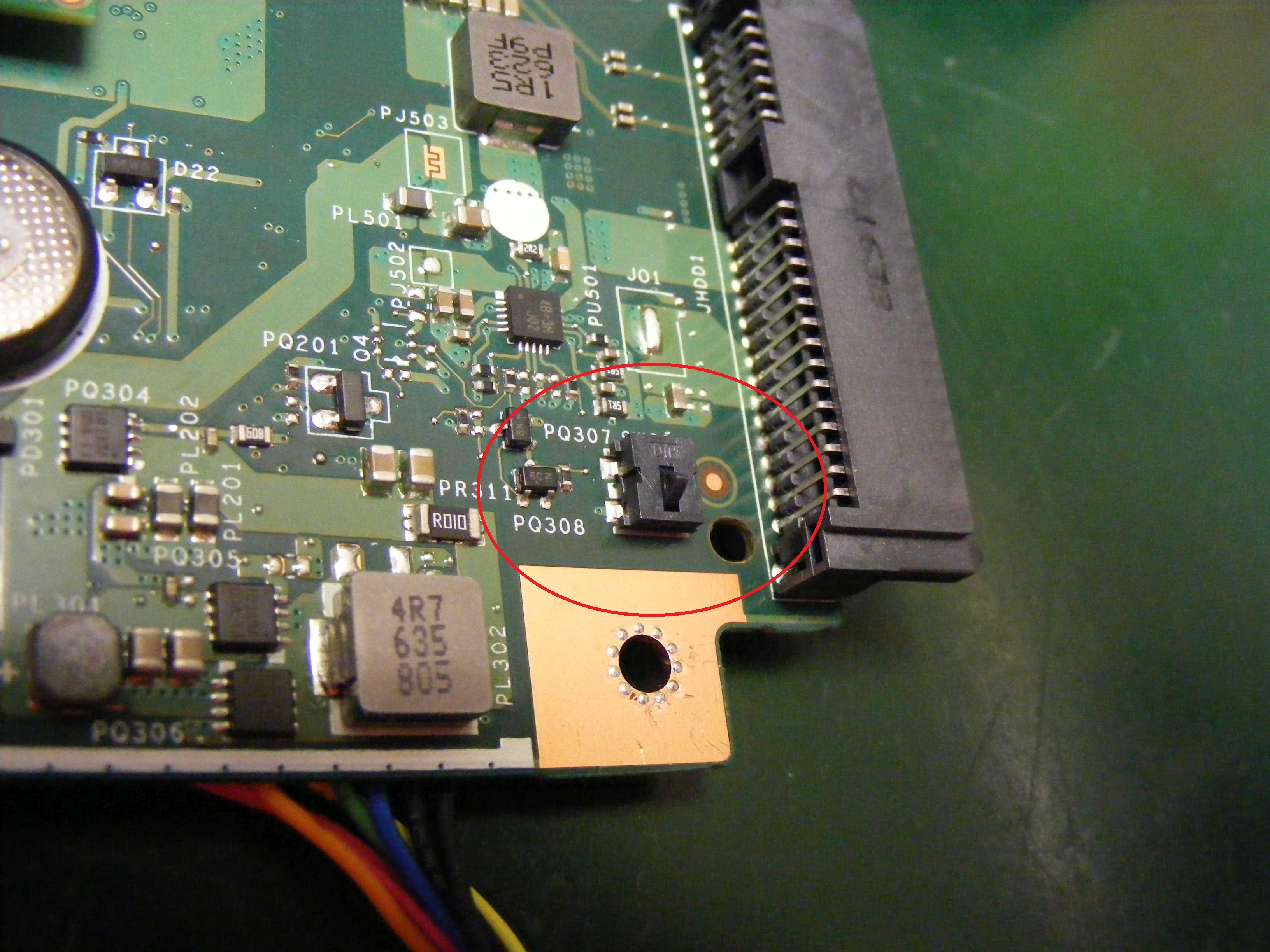

Laptop działa i działał od samego początku dobrze. Powód braku ładowania bardzo prozaiczny. Ten model ma odcięcie baterii. Wystarczy zdjąć dolną osłonę dysku/pamięci i już bateria jest wyłączona. Dzieje się to za sprawą styku SWG1 blokowanego tą właśnie osłoną.

Napięcie 17,4V jest jak najbardziej normalne, jest wprost napisane na schemacie. Warunek: mierzone z rozwartym SWG1. W trybie normalnego ładowania napięcie spada do poziomu około 12V.

Obrazek

Dziękuję za naprowadzenie, rewanżuję się punkcikiem.
