Acer Aspire E5-575, płyta DAZAAMB16E0 Rev: E, martwy

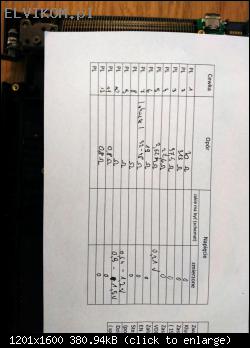

Witam laptop jak w temacie. Po podłączeniu pod zasilacz serwisowy pokazuje 0.00 A, gniazdo jest sprawne pomiar multimetrem pokazał 18,8V na nim jednak po naciśnięciu klawisza power laptop nie startuje. Brak podstawowych napięć. Przy cewkach obok gniazd ram nie można zmierzyć oporności, ponieważ "skacze". Na pozostałych nie ma problemu.

Proszę o pomoc w dalszej diagnozie.

EDIT 1:
W międzyczasie wpiąłem się w PR213 i płyta ruszyła. Wszystkie napięcia obecne oprócz cewki PL2. Obraz jest na zewnętrznym monitorze, ale brakuje go na matrycy. Widać tylko chwilowe podświetlenie się matrycy.

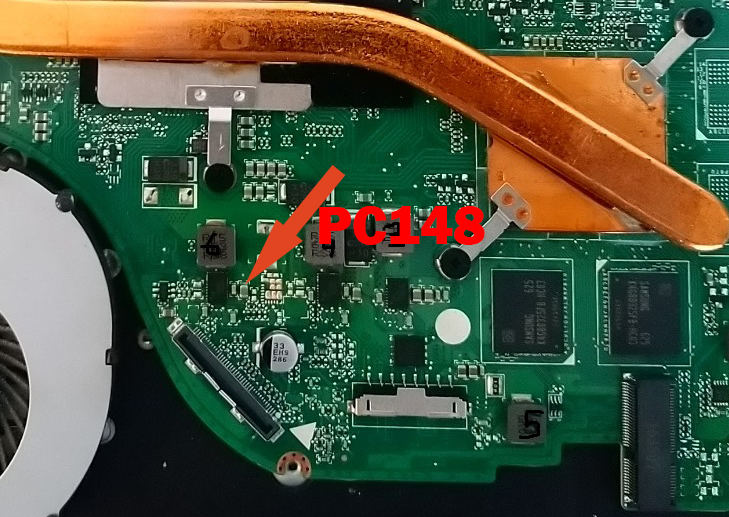

Sprawdź napięcie na PC148, sprawdzimy zasilanie PU13 (VIN p6, p22).

Napięcie 18,9 V obecne.

Measure the voltages to ground on pins 2, 3, 4, 5, 6, 19, 24, 25, 28 of charger chip PU5 with connected charger only (without battery).

Hi matic, Im glad to see you The voltages on PU5 pins:
n.2 3,5 - 3,9 V
n.3 3,5 - 3,9 V
n.4 3,5 - 3,9 V
n.5 0 V
n.6 2,5 V
n.19 0,21 V
n.24 6 V
n.25 5,7 V
n.28 18,7 V

On pins 2,3,4 voltages are pulsating.

Measure the voltages to ground on pins 1, 3 of diode PD8 and on pins 1, 4, 8 of transistor PQ22.

PD8:
n.1 18,8V
n.3 18,8V

PQ22:
n.1 3,5 - 3,9 V
n.4 3,5 - 3,9 V
n.8 18,8 V

adrian22 napisał(a):PD8:
n.1 18,8V
n.3 18,8V

With these measurements the PD8 seems bad. Check it.

Measure the resistance between pins 1-4, 8-4, 1-8 of PQ22.
Probable PU5 failure or PQ22 shorted.

Dioda PD8 jest bezpośrednio za PJ3. Na zasilaczu serwisowym miałem ustawione 18,8 V dlatego pokazywało się na niej 18,8 V. Teraz przestawiłem na 19 V i pomiar wskazuje 19 V. PQ22 był wymieniany na nowy. Teraz płyta raz się uruchamia raz nie. Oczywiście dzieje się tak bez wpiętej baterii laptopa, bo z baterią nie uruchamia się wcale.

Measure the voltages to ground on pins 2, 3, 4, 5, 6, 28 of charger chip PU5.

PU5:
n.2 0,8 - 3,9 V
n.3 3,5 - 3,9 V
n.4 3,5 - 3,9 V
n.5 0 V
n.6 2,5 V
n.28 18,8 V

adrian22 napisał(a):Dioda PD8 jest bezpośrednio za PJ3. Na zasilaczu serwisowym miałem ustawione 18,8 V dlatego pokazywało się na niej 18,8 V. Teraz przestawiłem na 19 V i pomiar wskazuje 19 V.

With that measurements this diode seems damaged.
Check, if the diode is not shorted.

Correct voltages with 18,8V power supply should be:
Pin 1: 18,8V
Pin 3: 18,6V

Dioda podmieniona. Teraz pokazuje tak jak mówisz.
Pin 1: 18,8 V
Pin 3: 18,6 V

Bez zmian

Measure the voltage to ground on resistor PR213.

PR213 waha się pomiędzy 3,5 - 3,9 V

Check the transistor PQ22.
If it is good, replace the charger chip PU5.

Edit: Before replacing the charger chip measure the resistance to ground on resistor PR213. If the resistance is high (in kΩ range or grater), do as suggested.

adrian22 napisał(a):PD8:
n.1 18,8V
n.3 18,8V

PQ22:
n.1 3,5 - 3,9 V
n.4 3,5 - 3,9 V
n.8 18,8 V

@ Matic
With these measures PD8 is good or completely short.
the gate voltage of PQ22 is incorrect.

If it is not short PC136 changes PU5.

Machine napisał(a):

adrian22 napisał(a):PD8:
n.1 18,8V
n.3 18,8V

@ Matic
With these measures PD8 is good or completely short.

Old PD8 was shorted, but the author already replaced it (post #14).

@ adrian22
Do, as I suggested in post #17.
