#1 Płyta FH5LI LA-J801P Rev:1.0, Acer Aspire 3 N19C1 - spalona ścieżka

przez Mateo02 • 13 maja 2025, 19:20
Witam

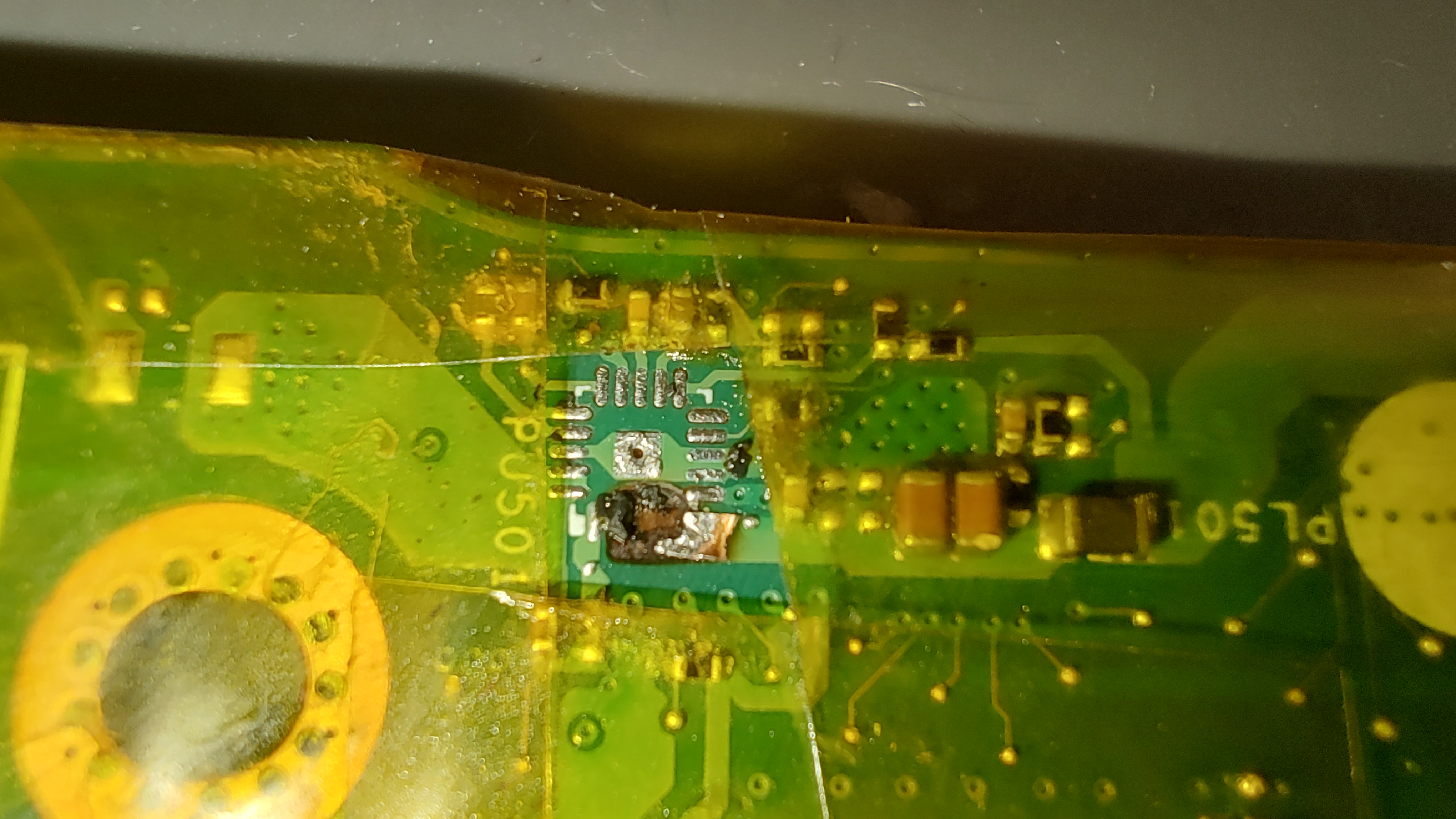

Mam zamiar spróbować naprawić płytę FH5LI LA-J801P Rev:1.0 z laptopa Acer Aspire 3 N19C1. Po wstępnej diagnozie zauważyłem zwarcie przy PU501 prawdopodobnie to przetwornica 5V? Po odlutowaniu układu mam spalone ścieżki. Teraz pytanie czy jestem w stanie odnowić połączenia z układem a płytą? a jak tak to jak mają przebiegać?
Obrazek

Re: Płyta FH5LI LA-J801P Rev:1.0, Acer Aspire 3 N19C1 - spalona ścieżka

przez Google Adsense [BOT] • 13 maja 2025, 19:20

#2 Re: Płyta FH5LI LA-J801P Rev:1.0, Acer Aspire 3 N19C1

przez Vogelek23 • 13 maja 2025, 20:06
Piny 2, 3, 4 i 5 są połączone razem do tej spalonej ścieżki. Zacznij od wyczyszczenia spalenizny (możesz użyć skalpela) i umycia PCB - wtedy ocenimy na kolejnym zdjęciu, czy jest co ratować. Pamiętaj, że płyta jest wielowarstwowa, więc trzeba uważać, aby nie "dokopać się" zbyt głęboko.

Re: Płyta FH5LI LA-J801P Rev:1.0, Acer Aspire 3 N19C1

przez Google Adsense [BOT] • 13 maja 2025, 20:06
