#1 Acer Aspire 5920 - brak podświetlenia matrycy

przez jelonek76 • 29 stycznia 2012, 16:49
Acer Aspire 5920

Laptop: Acer Aspire 5920
Płyta główna: DAO ZD1 Rev.G

Laptop trafił na serwis z objawem: brak podświetlania matrycy.

Pierwsze pomiary wykazały uszkodzony inverter (przepalony bezpiecznik, zwarty mosfet AO4606 )
Inwerter został naprawiony i przetestowany ( działa w 100%) niestety podświetlenia nadal brak.

Wykonałem dalsze testy i pomiary:
- świetlówka w matrycy sprawna
- taśma sygnałowa sprawna
- zasilanie inwertera 19V
- sygnał regulacji jasności podświetlania zmienia się w zakresie 2.2 - 3.3V
- brak sygnału załączającego inwerter (jest on na poziomie 0.5 V, co wydaje mi się zdecydowanie za mało)
Sygnał ten mierzony zarówno na złączu inwertera jak i na złączu sygnałowym CN1 na płycie.

Podmieniłem układ KBC - brak zmian w zachowaniu.
Podstawiony układ KBC był co prawda z wylutu niemniej jednak nie chce mi się wierzyć, aby był z taką samą usterką (no chyba że miałem pecha).

Ma ktoś jakiś pomysł na tę usterkę ?
Z góry dzięki za wszelkie sugestie.

Re: Acer Aspire 5920 - brak podświetlenia matrycy

przez Google Adsense [BOT] • 29 stycznia 2012, 16:49

#2 Re: Acer Aspire 5920 - brak podświetlenia matrycy

przez novitech • 29 stycznia 2012, 16:55

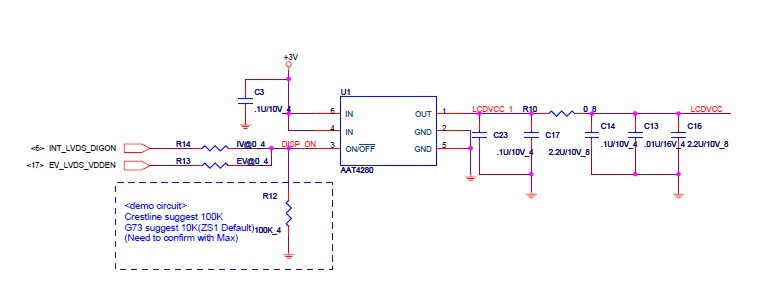

To powinno Ci pomóc.

Obrazek

#3 Re: Acer Aspire 5920 - brak podświetlenia matrycy

przez farmer • 29 stycznia 2012, 17:38
novitech to chyba nie to, załączony fragment to zasilanie matrycy, a nie podświetlenie.

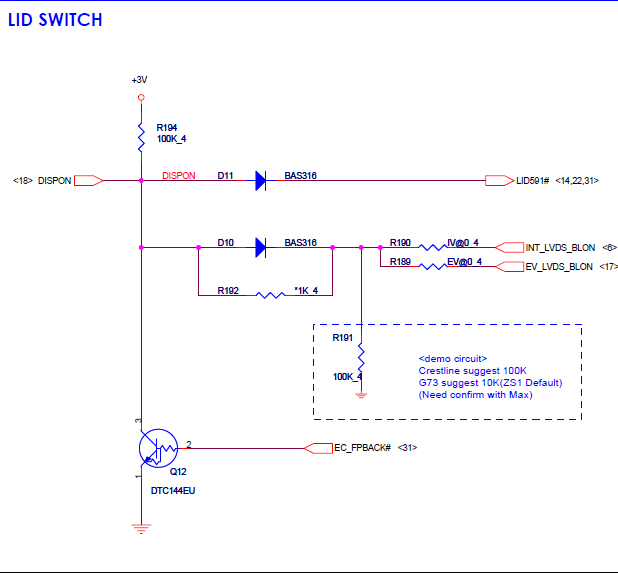

Należałoby raczej sprawdzić sygnały LID591# (czujnik zamknięcia klapy) oraz INT/EV_LVDS_BLON.

Obrazek

Obrazek

#4 Re: Acer Aspire 5920 - brak podświetlenia matrycy

przez novitech • 29 stycznia 2012, 19:57
farmer napisał(a):novitech to chyba nie to, załączony fragment to zasilanie matrycy, a nie podświetlenie.

Fakt jest fakt, nie mam wytłumaczenia na ten błąd. :oops:

Re: Acer Aspire 5920 - brak podświetlenia matrycy

przez Google Adsense [BOT] • 29 stycznia 2012, 19:57
Podobne Wątki
Brak podświetlenia matrycy Lenovo Ideapad 320
  Lenovo Ideapad 15 15ALC05 - brak podświetlenia matrycy  [ROZWIĄZANY]
HP ZBook 15 G3 brak podświetlenia matrycy
  ASUS K555L mb: x555ld rev 3.1 - brak podświetlenia matrycy  [ROZWIĄZANY]
Acer Aspire F5-573G brak obrazu
Acer Aspire A515-55G - brak napięcia na GPU
