#1 Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez fixnoob1 3 lutego 2021, 14:22
Laptop Acer Aspire 5742g
model płyty: La-5893P rev 1.0
PCH: BD82HM55
GPU: N11P-GE-A1
KBC: ene KB926QF D3

Sprzęt uruchamia się, daje obraz tylko przy wpiętej baterii, ale jej nie ładuje.
Odpala gdy włożona jest Sama bateria, oraz bateria + zasilacz (pobiera wtedy prąd z zasilacza, ale baterii nie ładuje, pomarańczowa dioda nie świeci).
Na samym zasilaczu - brak reakcji na przycisk. Przetwornice 3.3/5V startują. Tranzystory PQ51,52,53 sprawne.
Napięcia na PU18 przy wpiętym tylko zasilaczu: (drobnicę sprawdziłem z BV i schematem - rezystory są OK)
1 = 3.2V
2= 3.28V
3= 3.6V
4= 0V
5 = 9V
6= 3.28V
7= 5.24V
8 = 18,7V
Napięcie na włączniku = 3.12V. Eprom przy KBC przeprogramowałem wsadem z forum.

Napięcia na chargerze (PU17 ISL6251):
2 = 0.35V
7 = 0.32V (napięcie "pływa" - pojawia się i znika)
17 = 19.2V
18= 19.2V
pozostałe 0V.

Proszę o pomoc w naprawie :)

Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez Google Adsense [BOT] 3 lutego 2021, 14:22

#2 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez Vogelek23 4 lutego 2021, 13:40
fixnoob1 napisał(a):Napięcia na chargerze (PU17 ISL6251):
(...)
pozostałe 0V
Charger jest wyłączony i nie jest zasilany, stąd brak ładowania. ISL6251 dostaje zasilanie 19V na n. 24 (DCIN) poprzez tranzystor PQ54 - zmierz napięcie do masy na bramce i drenie tego tranzystora (podłączony tylko zasilacz). Ponadto, z uwagi na to, że ten tranzystor jest załączany innym (PQ55) przy pomocy sygnałów FSTCHG i SUSP# (oba pochodzące z KBC), zmierz napięcia do masy na obu pinach cewki L32 i L33 (obie cewki oznaczone, więc łatwe do zlokalizowania przy KBC).

#3 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez fixnoob1 15 lutego 2021, 10:05
Bardzo dziękuję za odpowiedź.
PQ54: G = 19V, S=19.2V, D=0V

L33 = 0V (ta cewka ma zwarcie do masy)
L32 = 3.36V

PQ54, PQ55,PD10 są sprawne.
Czy dobrze rozumuję - po wciśnięciu przycisku PWR, KBC powinien wystawić 3V przez diodę PD10 na bazę tranzystora PQ55. U mnie tak się nie dzieje.
Czy to oznacza że mam uszkodzony KBC?

#4 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez Vogelek23 15 lutego 2021, 19:08
Jaką masz rezystancję do masy na n. 116 kontrolera KBC (pomiar z całkowicie odłączonym zasilaniem)? Tutaj powinieneś mieć stan wysoki (ok. 3V) po podłączeniu zasilacza. Podane wyżej wyniki pomiarów na cewkach są OK, ale PQ54 jest wyłączony - a powinien być załączony sygnałem #SUSP.

#5 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez fixnoob1 16 lutego 2021, 09:28
n. 116 kontrolera KBC =9.8kΩ
Po podłączeniu zasilacza nie pojawia się tam żadne napięcie.

na nodze 115 pojawia się 3.3V po wpięciu zasilacza.

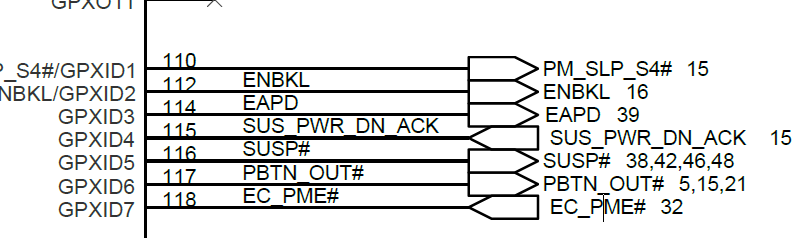

Rozumiem że na poniższym schemacie "strzałka" w lewo oznacza sygnał wchodzący do kontrolera, a "strzałka w prawo" oznacza sygnał, który z kontrolera powinien wyjść?
Obrazek

Dziękuję za poświęcony czas, jestem osobą zaczynająca zabawę z naprawami płyt głównych, dlatego dopytuję :)

#6 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez Vogelek23 16 lutego 2021, 12:30
fixnoob1 napisał(a):jestem osobą zaczynająca zabawę z naprawami płyt głównych, dlatego dopytuję
Trening czyni mistrza.

fixnoob1 napisał(a):Rozumiem że na poniższym schemacie "strzałka" w lewo oznacza sygnał wchodzący do kontrolera, a "strzałka w prawo" oznacza sygnał, który z kontrolera powinien wyjść?
Strzałka DO układu oznacza sygnał sterujący, strzałka OD układu oznacza sygnał wyjściowy. "W lewo" czy "w prawo" to pojęcie względne - po lewej stronie kontrolera na schemacie strzałki będą skierowane odwrotnie, niż po prawej ;)

fixnoob1 napisał(a):n. 116 kontrolera KBC =9.8kΩ
Po podłączeniu zasilacza nie pojawia się tam żadne napięcie.
To niedobrze. Możliwe zatem, że KBC jest uszkodzony.

#7 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez fixnoob1 17 lutego 2021, 10:04
Wymieniłem kontroler KBC, niestety bez efektu - po wciśnięciu przycisku płyta dalej się nie uruchamia, brak sygnału 3 V na nodze 116 układu KBC :(

#8 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez Vogelek23 17 lutego 2021, 12:20
Trywialne pytanie, ale czy programowałeś EC ROM (U31)?

#9 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez fixnoob1 17 lutego 2021, 12:26
Tak, na samym początku.

#11 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez fixnoob1 18 lutego 2021, 09:31
Nie mam żadnego napięcie na pinie: 89 KBC = 0V. (Podłączony tylko zasilacz, bez baterii)

Udało mi się zdobyć drugą taką płytę - startującą bez obrazu. Wstawiłem do niej mój stary KBC i płyta działa, więc KBC na pewno był sprawny. Zamieniłem teżU31 między płytami - i ta płyta startuje na moim. Więc wsad KBC też sprawny.
Nie mam na niej również napięcia na pinie 89 KBC.

#13 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez fixnoob1 19 lutego 2021, 09:46
Done. After injcecting 3v on the base of PQ55, 19V disapperas from Collector of PQ55.

19V appears on pin 24 of PU17 (ISL6251AHAZ).

Board does not power on.

This is a terrible issue with this board :)

#15 Re: Acer Aspire 5742g płyta LA-5893P - nie ładuje baterii, nie działa z zasilacza


przez fixnoob1 19 lutego 2021, 17:25
With power supply only connected :
pin 89 = 0V
pin 116 = 0V

With power supply and battery conected:
pin 89 = 0V
pin 116 = 0V

With power supply and battery conected AFTER presing power switch: (board powers on, no charging, board shuts down when battery is removed)
pin 89 = 0V
pin 116 = 3V
