Zwarcie w HP 15-AC płyta LA-C701p

Laptop jak w temacie i płyta AHL50/ABL52 LA-C701P Rev:1.0. Bateria RTC miała 0V więc wymieniłem na drugą ale oczywiście pomierzyłem zachowanie się podłaczonej i napięcie na baterii zaczęło szybko spadać czyli zwarcie. Po oględzinach płyty okazało się, że wystrzelony był układ RTL8166. Napięcie zasilające +3V_LAN (pin 23) miało zwarcie do masy oraz napięcie +1.05V_LAN_REGOUT (pin 24) też zwarte do masy. Prąd pobierany przez chwilę 200mA i po kilkunastu sekundach 0mA. Oznaczenia napięć wziąłem z R62 bo też ma RTL8166. Patrzałem również na LA-A994P.
Po wylutowaniu 8166 zwarcie na pin 24 ustąpiło ale na pin 23 (+3V_LAN) jest nadal. Ponieważ nie znalazłem nawet płatnych schematów potrzebowałbym informacji gdzie wytwarzane jest napięcie +3V_LAN. Prawdopodobnie ten układ ma zwarcie. Może ktoś wie. Nie znalazłem na płycie układów takich jak na schematach, które podałem wyżej. Próbę zwarciową będę robił w ostateczności.

Czy ta gałąź jest zwarta do zera? Dlaczego próbę zwarciową w ostateczności? Dasz 1-2V i już wiesz co zwiera. Może akurat jest to jakiś kondensator. Szkoda czasu na szukanie w ciemno.

Stani napisał(a):Ponieważ nie znalazłem nawet płatnych schematów potrzebowałbym informacji gdzie wytwarzane jest napięcie +3V_LAN.

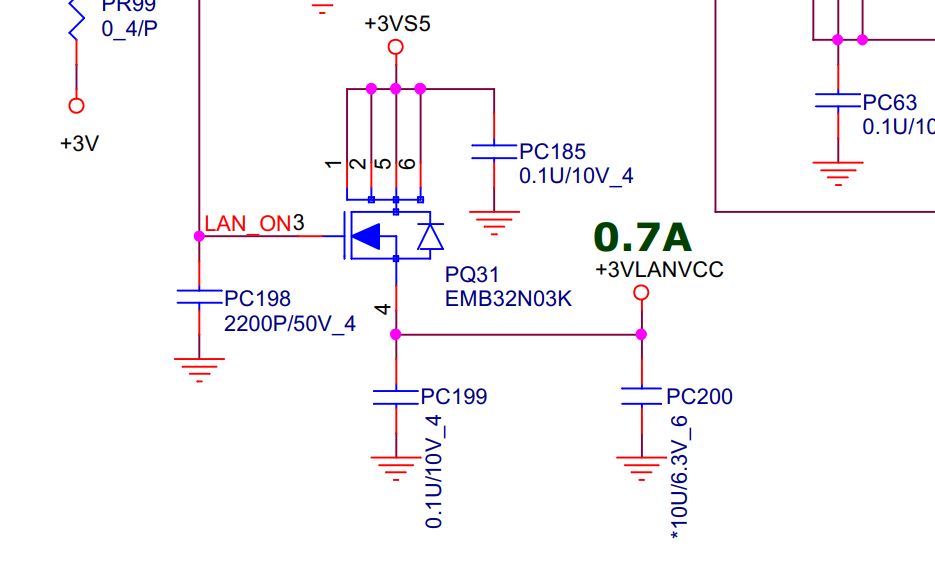

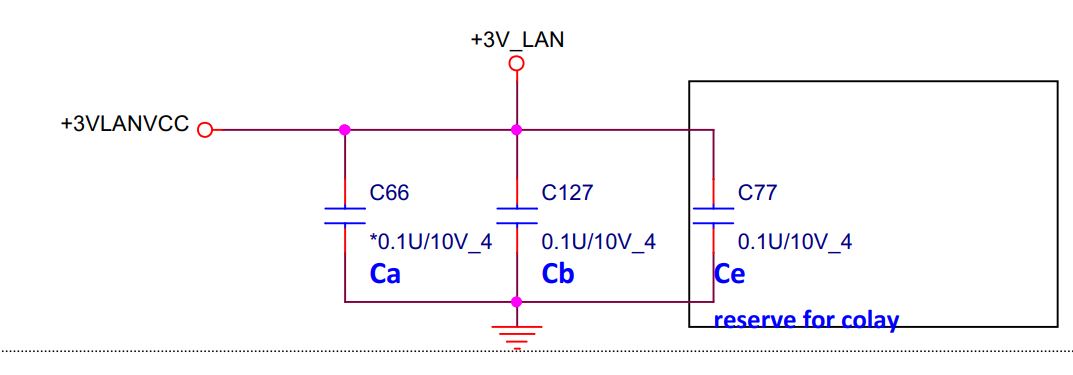

According to Quanta R62 schematic the "+3V_LAN" is connected to "+3VLANVCC", which is generated from "+3VS5". I belive that, it is the same in your case.



In your case it is probably bad all of the chips, which are supplied from "+3VLANVCC".

Stani napisał(a):Bateria RTC miała 0V więc wymieniłem na drugą ale oczywiście pomierzyłem zachowanie się podłaczonej i napięcie na baterii zaczęło szybko spadać czyli zwarcie.

W.g. mnie szkoda czasu dla "pacjenta" - 99% zwarcie w obwodzie RTC - hybryda uszkodzona.

areq20 napisał(a):Czy ta gałąź jest zwarta do zera? Dlaczego próbę zwarciową w ostateczności? Dasz 1-2V i już wiesz co zwiera. Może akurat jest to jakiś kondensator. Szkoda czasu na szukanie w ciemno.

cezaro2 napisał(a):

Stani napisał(a):Bateria RTC miała 0V więc wymieniłem na drugą ale oczywiście pomierzyłem zachowanie się podłaczonej i napięcie na baterii zaczęło szybko spadać czyli zwarcie.

W.g. mnie szkoda czasu dla "pacjenta" - 99% zwarcie w obwodzie RTC - hybryda uszkodzona.

Temat do zamknięcia.
Wykonałem próbę zwarciową już przy napięciu 1V i prądzie 0,6A (prąd dość niski bo spadek na przewodach) grzeje się hybryda czyli zgodnie z tym co napisał cezaro2 uszkodzona hybryda.
