Zasilacz do laptopa Asus-Delta ADP-90CD DB po zalaniu. Pomoc w identyfikacji element

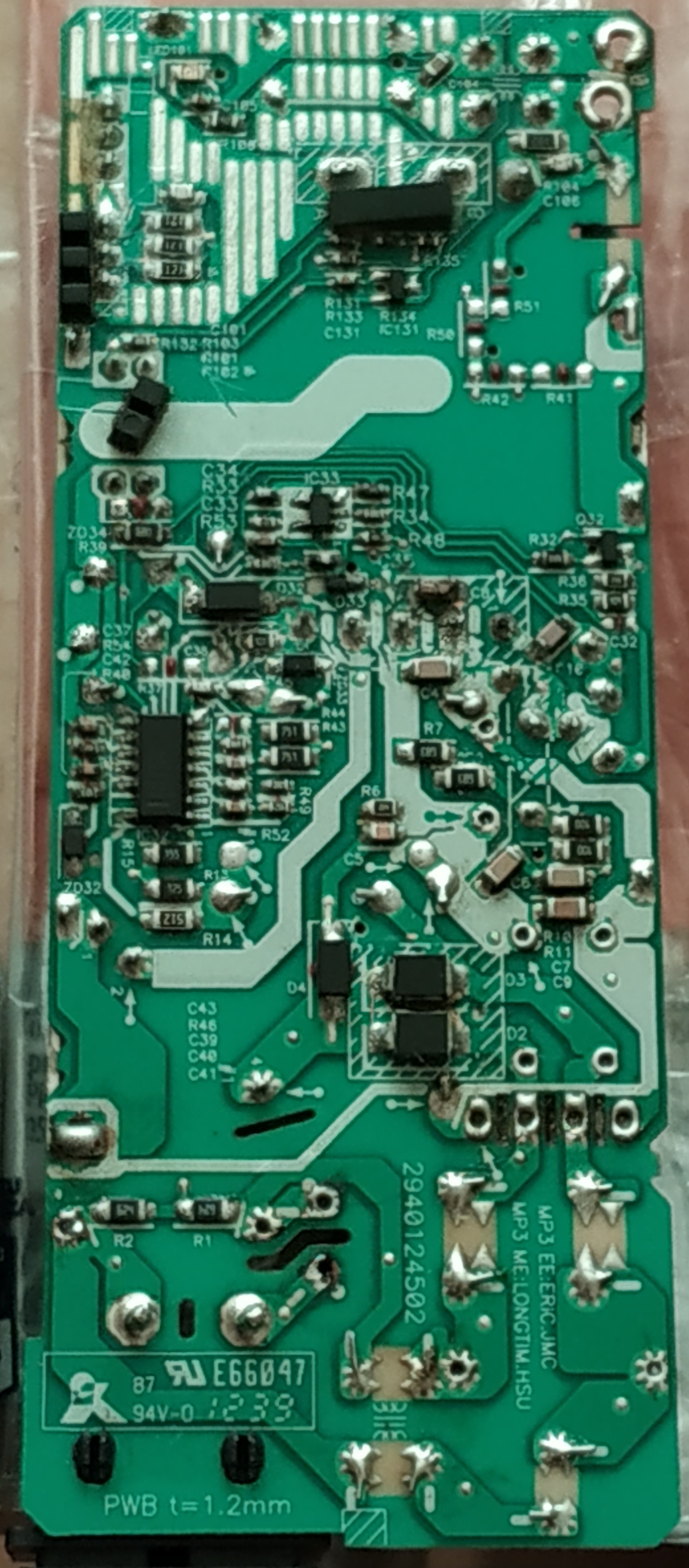

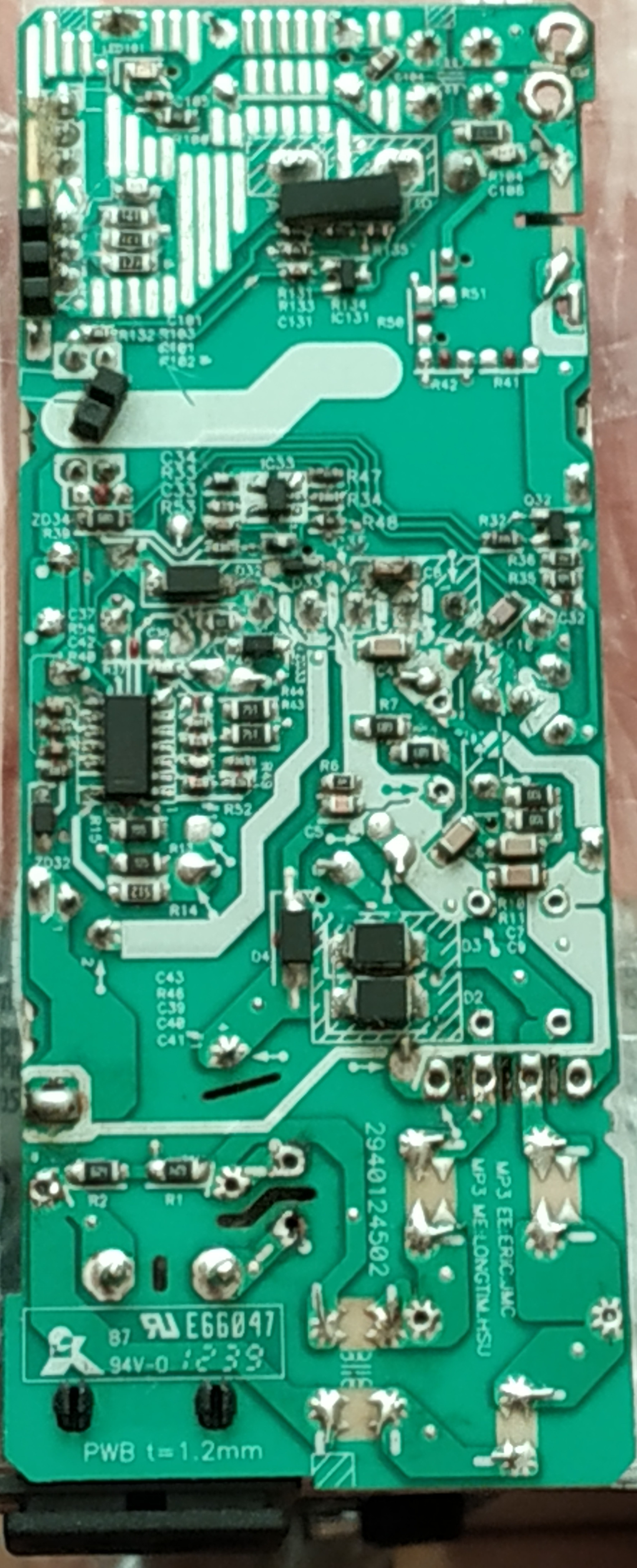

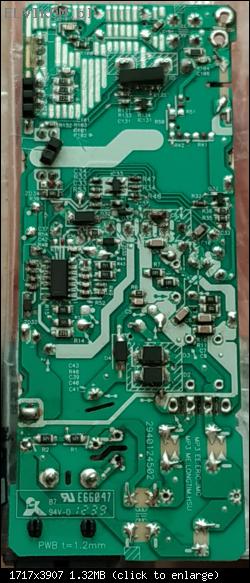

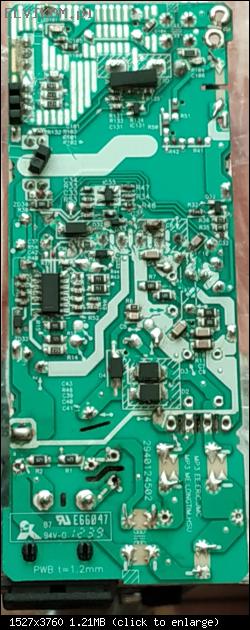

Jak w tytule zasilacz Asus-Delta ADP-90CD DB po zalaniu. Schematu nie znalazłem. Poniżej zdjęcia. Pytania:

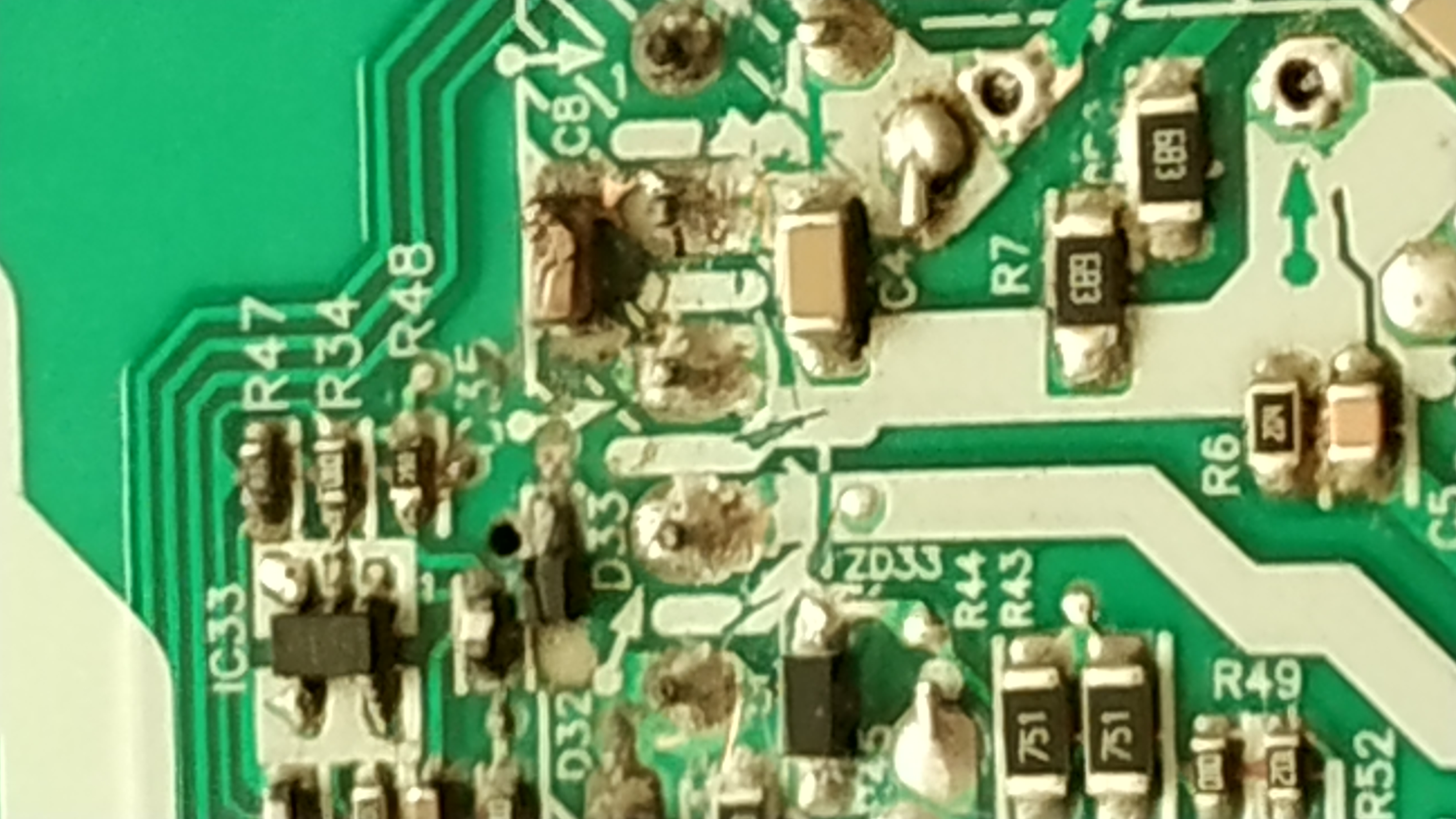

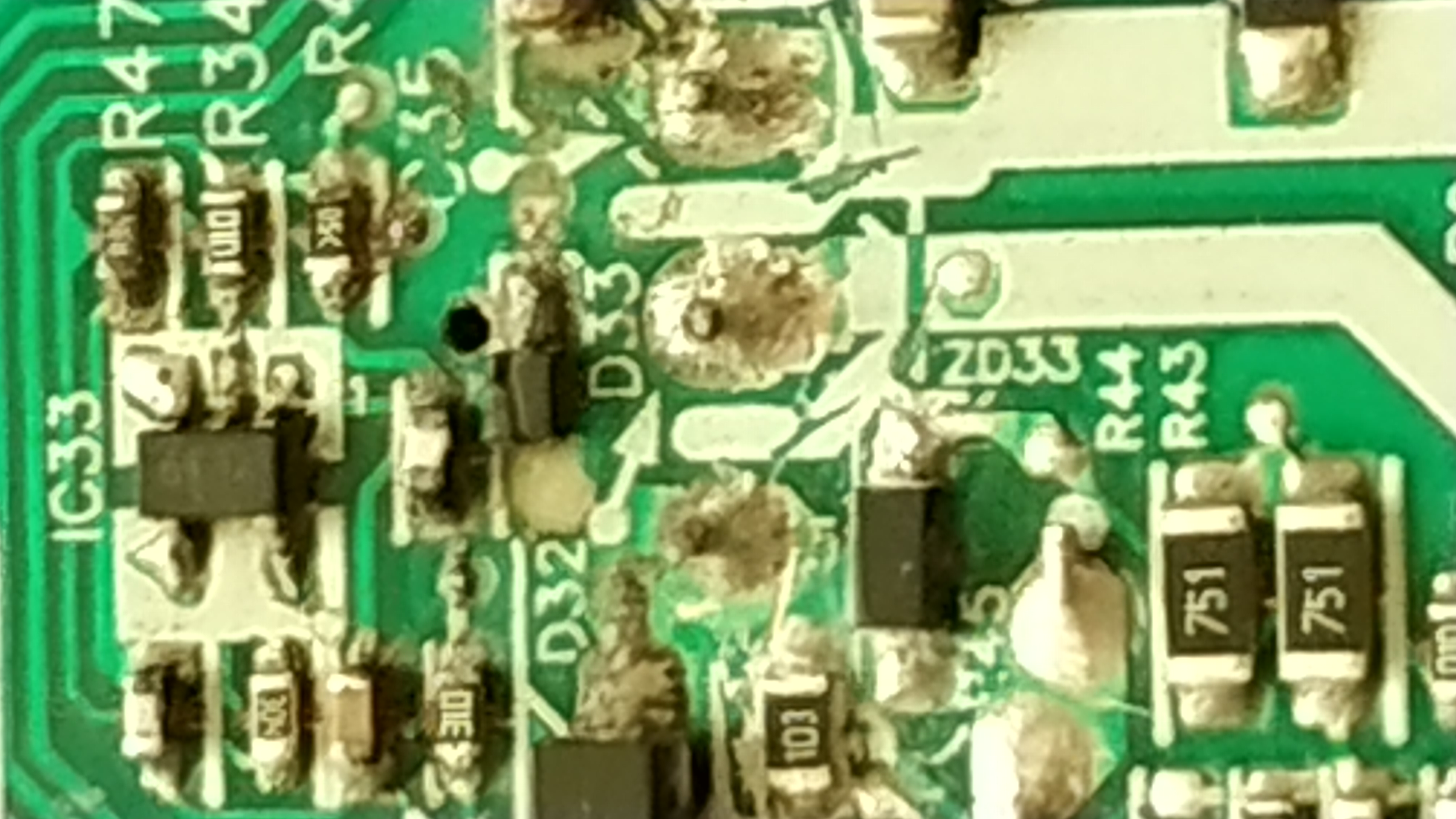

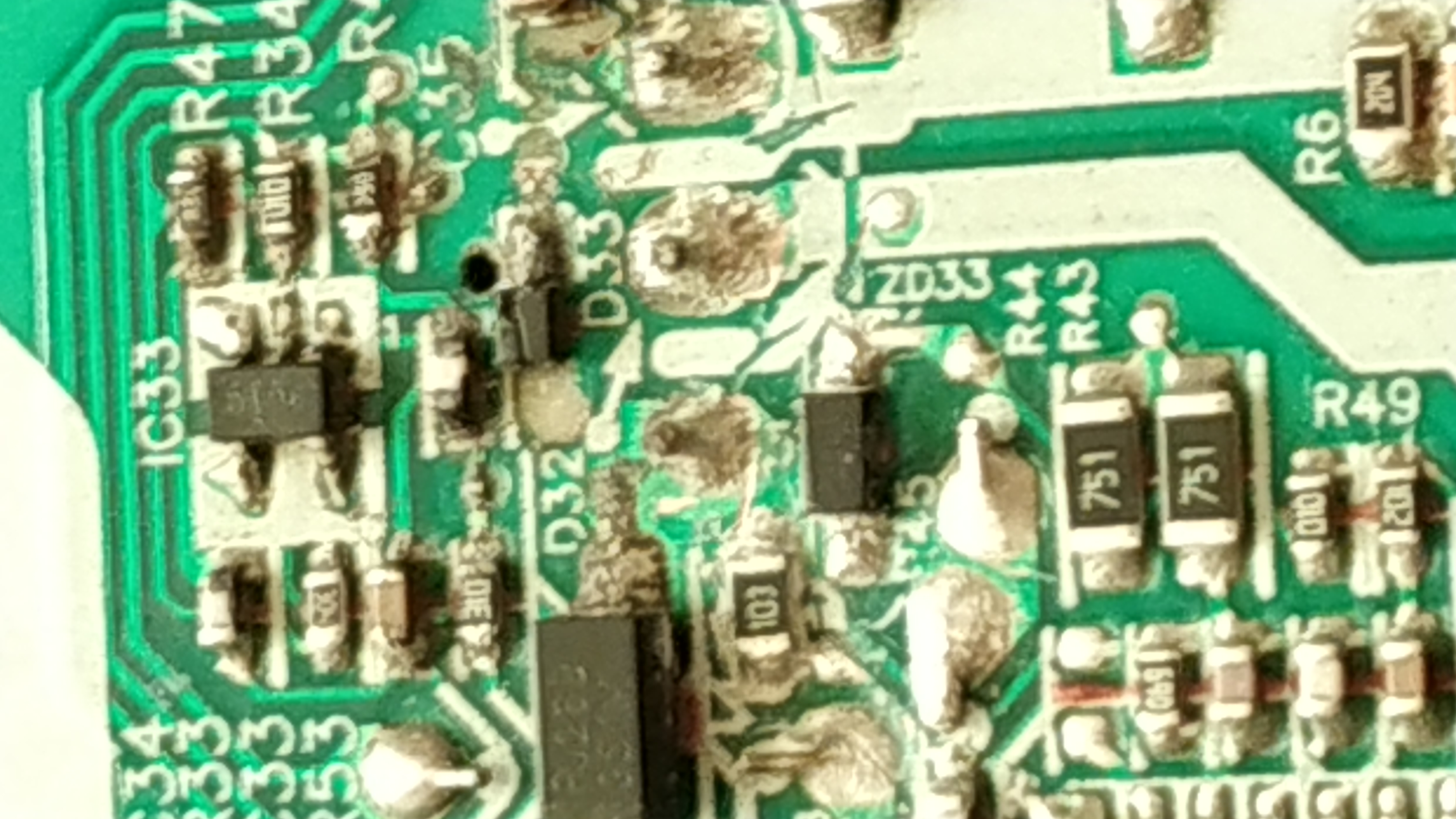

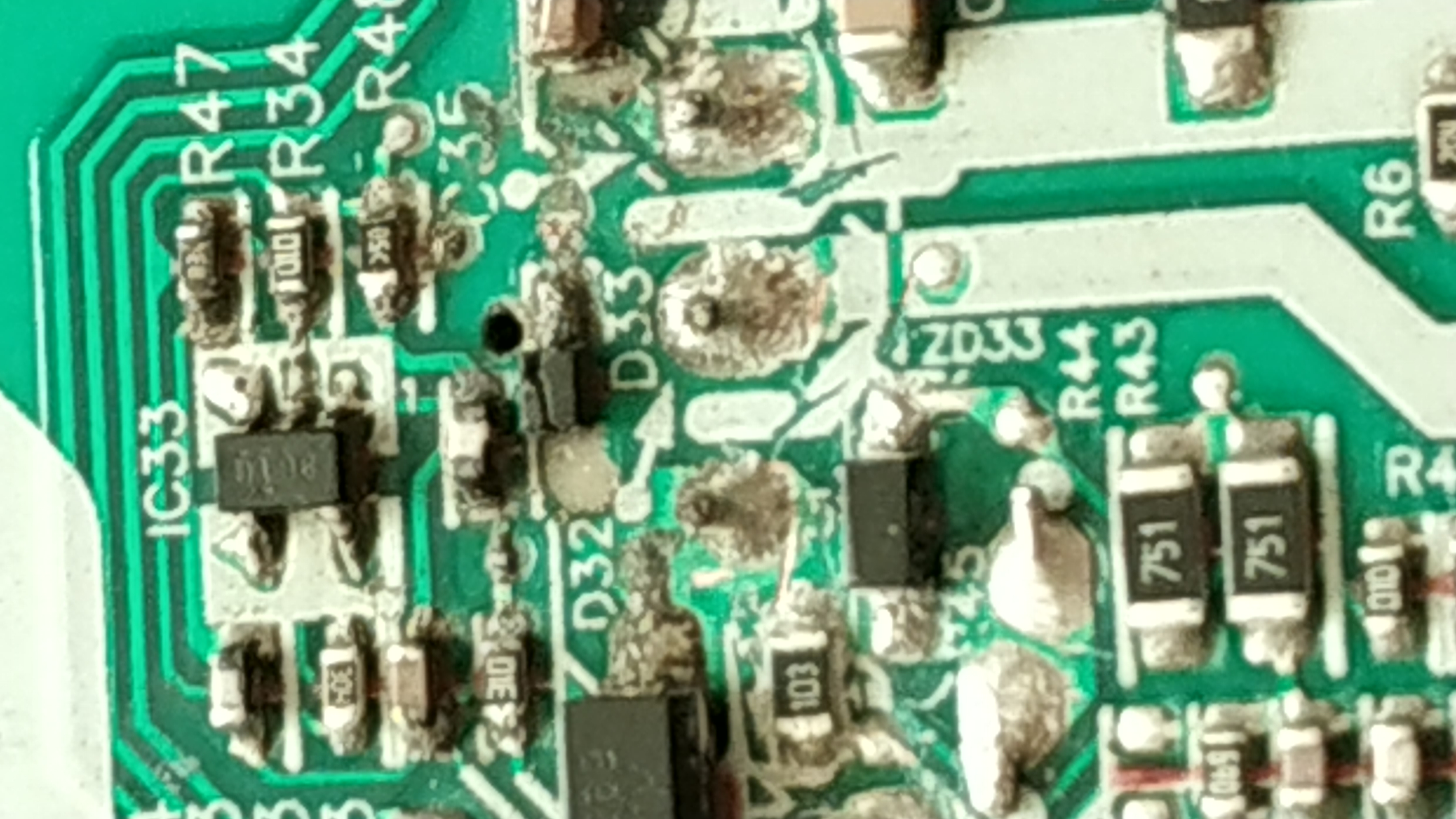

1. Jaka to dioda w miejscu D33? Jest pęknięta i po lewej stronie ma urwaną nogę wraz z kawałkiem ścieżki. Mam ochotę tam wstawić diodę BAS316 - czy to dobry pomysł?
2. Odnośnie jeszcze tej diody w miejscu D33 to gdzie jest połączona jej lewa noga? Czy idzie może ścieżką do punktu pomiędzy kondensatorem C35 a rezystorem C53?
3. Jaki to kondensator w miejscu C8? Jest ukruszony i po lewej stronie ma przerwę w połączeniu do ścieżki. Mam ochotę tam wstawić kondensator 22nF 50V lub 10nF 50V albo 3,3nF 50V- czy to dobry pomysł? Wylutować i zmierzyć się nie do bo rozleci się już całkowicie - mierząc go w układzie tester pokazuje około 19nF tylko że wartość sąsiadujących z nim kondensatorów też pokazuje 19nF mimo iż sąsiadujące z nim kondensatory mają zapewne inną wartość więc to 19nF to suma kilku.
4. Odnośnie jeszcze tego kondensatora w miejscu C8 to gdzie jest połączona jego lewa strona? Czy idzie może ścieżką do wyprowadzenia transformatora trzeciego licząc od lewej strony?

Proszę o pomoc w identyfikacji elementów i pozdrawiam

Wybrałeś najgorsze możliwe urządzenie do naprawy dla początkującego. Biorąc pod uwagę rozmiar uszkodzeń i dość istotne braki w elementach (bezpiecznik, mostek prostowniczy, kondensatory filtra sieciowego) sugeruję odpuścić sobie naprawę, Zwłaszcza, że oryginalny, 100% sprawny zasilacz kupisz poniżej 100zł. Ponadto...

Kolnie hat geschrieben:Jaki to kondensator w miejscu C8? Jest ukruszony i po lewej stronie ma przerwę w połączeniu do ścieżki. Mam ochotę tam wstawić kondensator 22nF 50V lub 10nF 50V albo 3,3nF 50V- czy to dobry pomysł?

To jest żart, prawda? Bo jeśli nie i masz ochotę montować sobie radośnie jakieś losowe elementy w urządzeniu, które co do zasady wymaga ściśle określonych wartości elementów o bardzo małej tolerancji rozrzutu parametrów, to nawet nie ma o czym dalej pisać.

Pytania pomocnicze:
1. Czy wiesz, jaka jest zasada działania tego zasilacza? (jeśli tak, to opisz skrótowo)
2. Czy wiesz, jakie funkcje pełnią elementy, które chcesz wymienić? (jeśli tak, to napisz jaką)
3. Czy wiesz, w jaki sposób jest kontrolowane napięcie wyjściowe DC? (jeśli tak, to opisz ten sposób)
4. Czy jesteś w stanie wskazać co najmniej 15 innych elementów, które wymagają wymiany w tym zasilaczu? (jeśli tak, to zaznacz je na zdjęciu)

Jeśli na którekolwiek dwa z powyższych pytań odpowiedziałeś "NIE", to nie zabieraj się w ogóle za naprawę tego zasilacza, dla zachowania zdrowia i życia. Znajdź sobie do nauki na początek coś łatwego i bezpiecznego. Możesz np. trenować na uszkodzonych płytach laptopowych, które nie są zasilane wprost z sieci energetycznej, zaś w dziale PIASKOWNICA zadawać pytania odnośnie zasad działania poszczególnych bloków funkcjonalnych. W ten sposób nauczysz się dużo więcej, niż tracąc czas na bezsensowną moim zdaniem próbę naprawy tego zasilacza. Bezsensowną, bo ja widzę co najmniej 20-30 elementów, wymagających wymiany, a bez schematu nie ma mowy o zgadywaniu wartości tych elementów.

Ad vocem:
1. Nie prawda, to nie żart. Natomiast rozumiem, że twoje pytania do mnie o zasadę działania zasilacza to żart...

2. Z większych elementów które można zidentyfikować bez schematu poleciały:
* kondensatory 330nF 275V-305V, 470nF 275V-305V, 2x 470nF 450V, 120uF 420V
* mostek prostowniczy
* bezpiecznik
Zdjęcie było robione po wylutowaniu uszkodzonych a przed wlutowaniem sprawnych dlatego są tam braki. Resztę elementów które można zidentyfikować bez schematu zostało pomierzonych i są sprawne.

3. Wstępnie posiłkowałem się schematem "UM10391 TEA1751T + TEA1761T". Nie jest to to samo kropka w kropkę ale jest jakiś punkt odniesienia. Występuje tam dioda 1N4148W dlatego jako zamiennik może być BAS316. Odnośnie kondensatora w miejscu C8 to wylutować i zmierzyć się nie do bo rozleci się już całkowicie - mierząc go w układzie tester pokazuje około 19nF tylko że wartość sąsiadujących z nim kondensatorów też pokazuje 19nF mimo iż sąsiadujące z nim kondensatory mają zapewne inną. W teorii kondensatory smd pod napięciem tracą jakiś procent swojej nominalnej pojemności więc idąc tym tokiem rozumowania rozważałem wstawienie w miejscu C8 kondensatora 22nF 50V lub 10nF 50V albo 3,3nF 50V (bo tylko takie mam w swoich zasobach) mając na uwadze to co pokazał tester.

Konkludując:
1. Rozumiem, że schematu do tego konkretnego zasilacza nie ma???
2. Nie mam co liczyć na poradę w kwestii D33 oraz C8 ???
3. Nie mam co liczyć na to, że ktoś ma wolne kilkadziesiąt pln i ufunduje mi taki oryginalny zasilacz - to oczywiście żart ale skoro żartujemy to możemy jeszcze pożartować...

POZDRAWIAM wszystkiego dobrego

-- Posty scalono --

Aha jeszcze jedno, byłeś łaskaw napisać , iż widzisz co najmniej 30 elementów do wymiany. Skoro tak, to czy byłbyś tak uprzejmy wskazać je na zdjęciu (oczywiście nie licząc tych które ja wymieniłem na sprawne oraz tych o których ja wspominam że są do wymiany)???

Kolnie hat geschrieben:2. Nie mam co liczyć na poradę w kwestii D33 oraz C8 ???

D33 = 1N4148WS-7-F. Co do ustalenia wartości C8, to zmierz wartość C4 - będzie taka sama.

Kolnie hat geschrieben:1. Rozumiem, że schematu do tego konkretnego zasilacza nie ma???

Na ten moment nie ma.

Kolnie hat geschrieben:W teorii kondensatory smd pod napięciem tracą jakiś procent swojej nominalnej pojemności więc idąc tym tokiem rozumowania rozważałem wstawienie w miejscu C8 kondensatora 22nF 50V lub 10nF 50V albo 3,3nF 50V (bo tylko takie mam w swoich zasobach) mając na uwadze to co pokazał tester.

Zauważ, że ten kondensator jest wpięty w obwód uzwojenia (bezpośrednio!) tranzystora impulsowego. Skoro - jak twierdzisz - wiesz co nieco o zasilaczach impulsowych, to powinno Ci to dać dużo do myślenia w kwestii tego, czy ten element jest krytyczny (jego wartość) czy nie.

Kolnie hat geschrieben:czy byłbyś tak uprzejmy wskazać je na zdjęciu

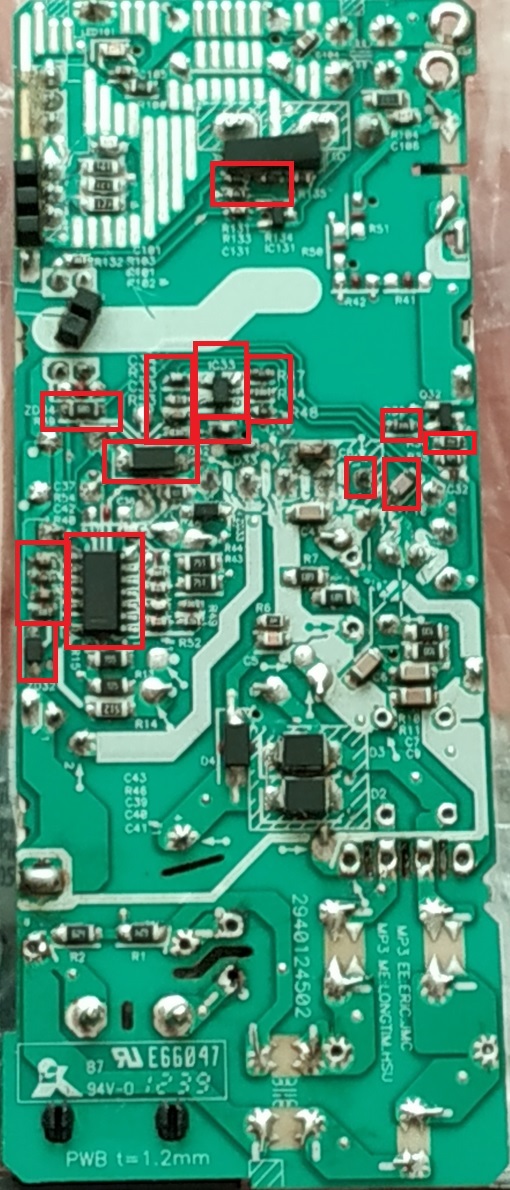

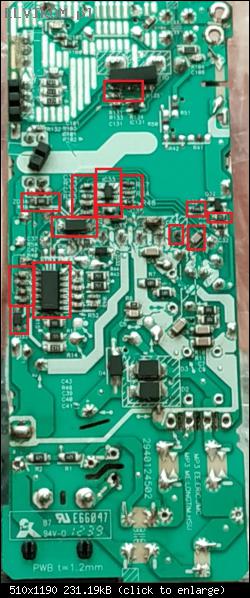

Proszę - i to zupełnie bez ironii, którą raczyłeś mnie obdarować w powyższym poście. Bazuję wyłącznie na miernej jakości zdjęciach, które zamieściłeś wyżej.

Po pierwsze, odnośnie jeszcze tej diody w miejscu D33 (jak widać na pierwszych zdjęciach jest pęknięta i ma urwane "nogi" wraz z kawałkiem ścieżki więc żadnych oznaczeń z niej nie można odczytać). Bo już zgłupiałem, bo nad tą diodą D33 jest fabrycznie zrobiona przez producenta dziurka na drugą stronę (ale nie jest to przelotka) dlatego mnie myli, więc głupie pytanie ale na wszelki wypadek zadam, a mianowicie patrząc na zdjęcie tak jak jest umieszczone na forum to anoda tej diody D33 jest po prawej stronie tam gdzie jest napis 33 natomiast jej katoda jest po lewej stronie tam gdzie jest napis 32 ???

Po drugie, aby wyczerpać temat tej diody jeszcze pytanie czy diodę BAS316 można użyć jako zamiennik diody 1N4148WS-7-F ???

Po trzecie, w kwestii ścieżek diody w miejscu D33 oraz ścieżek kondensatora w miejscu C8 to tak jak już wspominałem to są one urwane. Czy jest ktoś w stanie potwierdzić czy dobrze wydedukowałem jak one mają prowadzić:
* kondensator C8 to jego lewa strona ma iść ścieżką do wyprowadzenia transformatora trzeciego licząc od lewej strony natomiast jego prawa strona ma iść ścieżką do wyprowadzenia transformatora czwartego licząc od lewej strony - czy tak???

* dioda D33 to jej lewa strona ma iść ścieżką do wyprowadzenia transformatora pierwszego licząc od lewej strony natomiast jej prawa strona ma iść ścieżką do lewej strony tego białego kondensatora C35 - czy tak???

Z góry dzięki


_

Vogelek23 czy mógłbym Cię prosić jako fachowca o wypowiedź...


_

Kolnie hat geschrieben:anoda tej diody D33 jest po prawej stronie tam gdzie jest napis 33 natomiast jej katoda jest po lewej stronie tam gdzie jest napis 32 ???

Najlepiej będzie, jak wylutujesz diodę i sprawdzisz, czy polaryzacja nie jest nadrukowana pod nią na PCB (o czym pisałem w dziale PIASKOWNICA).

Kolnie hat geschrieben:czy diodę BAS316 można użyć jako zamiennik diody 1N4148WS-7-F ???

Tak.
