Zasilacz do DElla z 24v DC.

DS2501 dostaje zasilanie z linii ID - prąd pracy jest na tyle mały, że stan wysoki na porcie ID kontrolera, który "czyta" ten układ, w zupełności wystarcza do zasilenia pamięci na czas odczytu. Sam zasilacz nie potrzebuje podłączenia linii ID ani żadnej detekcji - ta linia jest potrzebna wyłącznie płycie głównej i tylko do identyfikacji mocy zasilacza. Jeśli podłączysz zasilacz Della do płyty desktopowej bez wykorzystania linii ID (niepodłączona), to i tak ten zasilacz będzie zasilał układ docelowy. W laptopach Della brak detekcji zasilacza spowoduje jedynie brak ładowania baterii (bo do tego płyta musi "wiedzieć", czy moc zasilacza jest poprawna dla danej płyty), natomiast zazwyczaj laptop będzie na takim zasilaczu normalnie działał.

Czyli za mało informacji podajesz. Jaki to komputer (pełny model), czy ma natywnie opcję zasilania z ładowarki/zasilacza 24V a jeśli tak, to jaki jest pobór prądu na tabliczce znamionowej, o jaką płytę (oznaczenie kodowe) jest oparty?

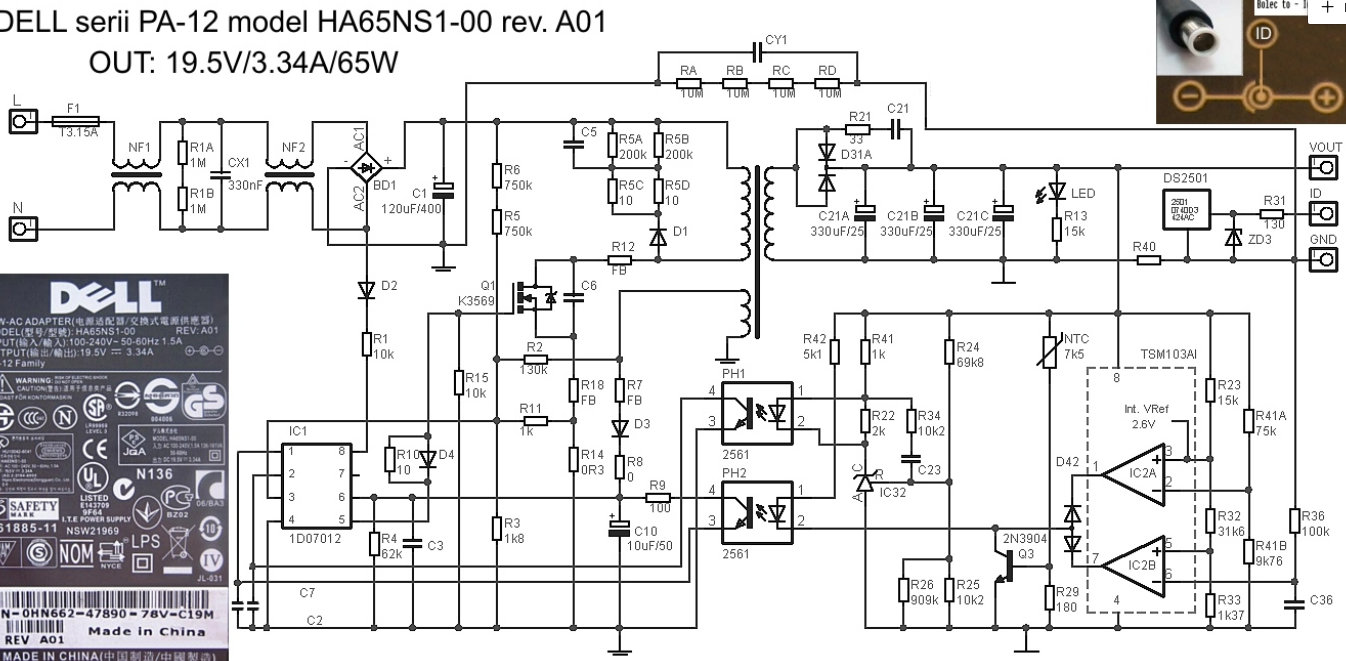

W najprostszej wersji po prostu wymontuj pamięć 1WIRE (DS2501) z oryginalnego zasilacza i podłącz ją pomiędzy środkowy przewód, połączony ze środkowym bolcem wtyczki (DATA) a masę (GND). Jak popatrzysz na schemat, to masz tam też diodę Zenera 3,6V (pomiędzy pinem DATA i GND) oraz rezystor szeregowy 130Ω pomiędzy pinem DATA pamięci a pinem ID kabla - ten rezystor wraz z diodą Zenera stanowi obwód zabezpieczający pamięć przed zbyt wysokim napięciem. W wersji profesjonalnej te elementy powinny być dodane (sugeruję rezystor o wartości 150-200Ω i diodę Zenera o mocy 1-2W).

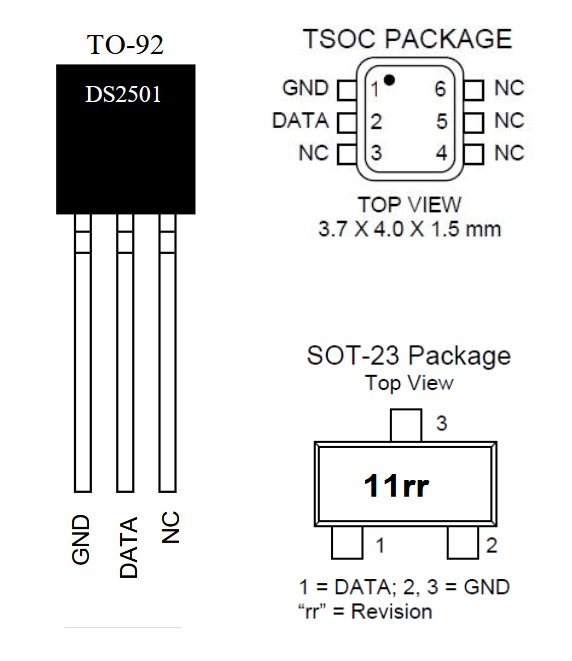

Pinout pamięci DS2501 w dostępnych trzech wariantach obudów (piny NC są niepodłączone):
