#1 Xiaomi TM1701 MB : R15-6050A2940901-MB-A01(A1) Brak obrazu po uruchomieniu

da Usunięty Użytkownik 21259 • 20 aprile 2020, 18:27
Witem,
Laptop jak w tytule, po uruchomieniu nie pokazuje obrazu.
Obsada układowa:
CPU: SR3LA
GPU: N17S-LG-A1
KBC: NPCE285UA0DX
BIOS : 25Q64FVSIQ

Działał bez problemu do momentu aż ktoś zrobił downgrade biosu(pod windowsem).
Po ponownym uruchomieniu po ww operacji laptop nie pokazuje obrazu na matrycy ani na zewnętrznym monitorze.

Pomimo wgrania programatorem 9 różnych wsadów, nadal brak obrazu.

Pobór prądu po uruchomieniu - 0.5A

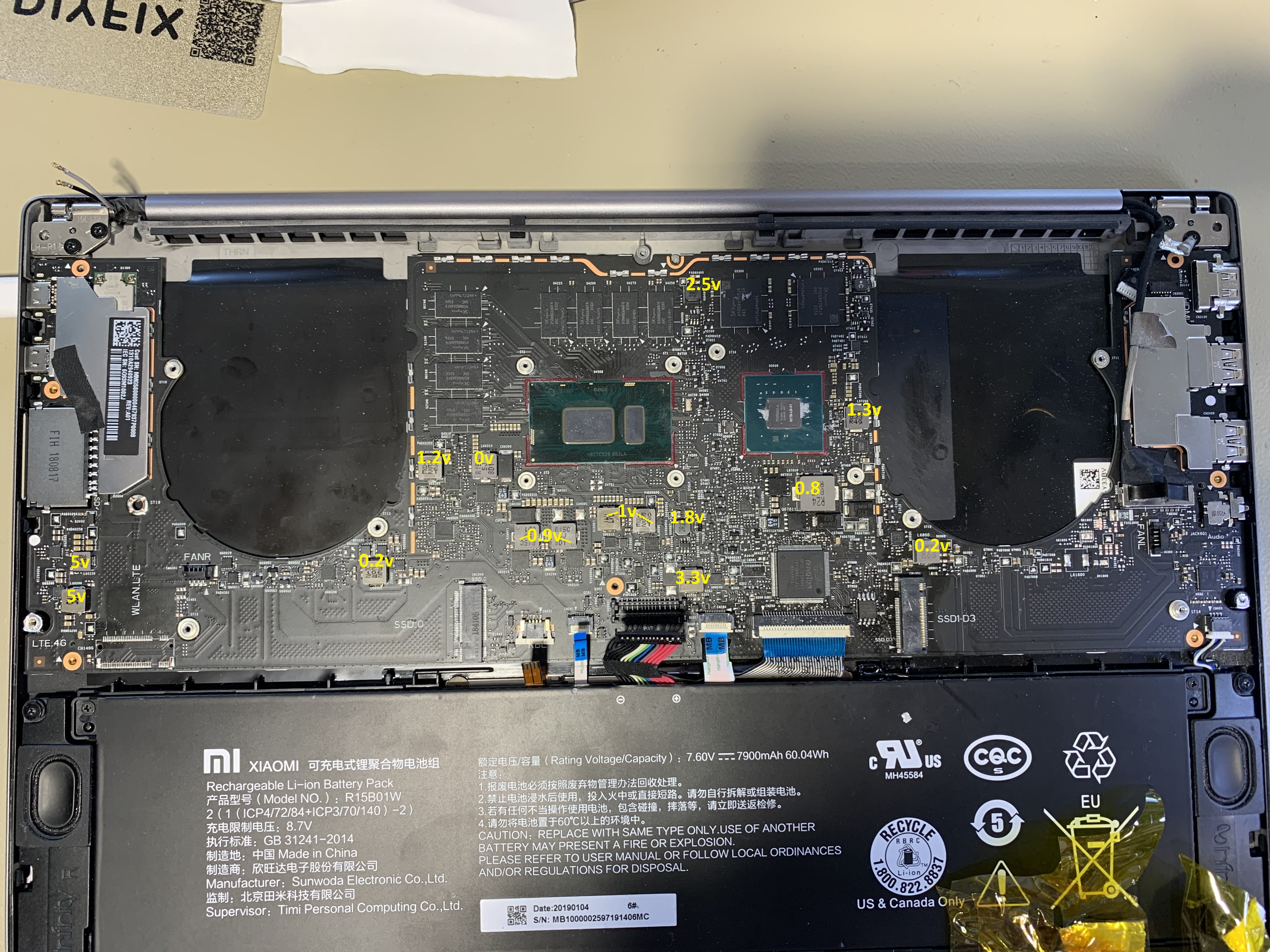

Napięcia na cewkach obecne:
Immagine

Z tego co wiem KBC nie jest programowalny, nie widzę też na płycie żadnej innej pamięci oprócz BIOS'u.

Proszę o pomoc w dalszej diagnostyce.

Pozdrawiam

Re: Xiaomi TM1701 MB : R15-6050A2940901-MB-A01(A1) Brak obrazu po uruchomieniu

da Google Adsense [BOT] • 20 aprile 2020, 18:27

#2 Re: Xiaomi TM1701 MB : R15-6050A2940901-MB-A01(A1) Brak obrazu po uruchomieniu

da yasiu83 • 20 aprile 2020, 19:46
Jaka jest rezystancja do masy na cewce, na której jest 0V?

#3 Re: Xiaomi TM1701 MB : R15-6050A2940901-MB-A01(A1) Brak obrazu po uruchomieniu

da Usunięty Użytkownik 21259 • 20 aprile 2020, 20:44
yasiu83 ha scritto:Jaka jest rezystancja do masy na cewce, na której jest 0V?


90ohm

#4 Re: Xiaomi TM1701 MB : R15-6050A2940901-MB-A01(A1) Brak obrazu po uruchomieniu

da yasiu83 • 20 aprile 2020, 20:55
Wygląda to na zasilanie procesora. Jaka tam jest przetwornica przy tej cewce gdzie masz 0V?

#5 Re: Xiaomi TM1701 MB : R15-6050A2940901-MB-A01(A1) Brak obrazu po uruchomieniu

da Usunięty Użytkownik 21259 • 21 aprile 2020, 13:51

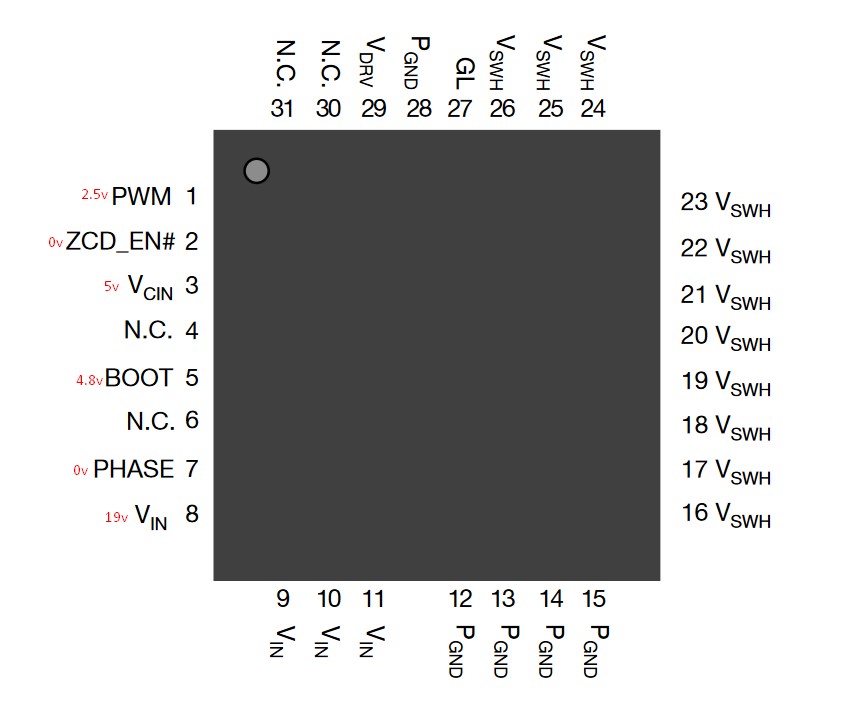

SIC634
Immagine

#6 Re: Xiaomi TM1701 MB : R15-6050A2940901-MB-A01(A1) Brak obrazu po uruchomieniu

da Usunięty Użytkownik 21259 • 19 maggio 2020, 11:22
Przestała działać jedna kość pamięci grafiki(rezystancja na cewce 10ohm) po wymianie kości na nową rezystancja wróciła do 300ohm i wróciło zasilanie 1.3V

Płyta pobiera 0.53A po starcie.

Czy ktoś może jeszcze coś podpowiedzieć?
