#1 XBOX Series X Power Supply Repair, Model 1920, PCB board Liteon PA-1321-06M1

Napisal/-a RafiManch • 24 Oktober 2025, 19:47
Hello Everyone,
In one of power supplies what I want to repair 2 resistors has been burnt.
This was the original fault causing 12V being missing on the output.
I have replaced them and there was no low resistance to ground but they have burnt again.

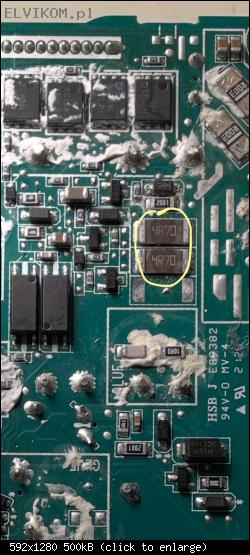

Slika

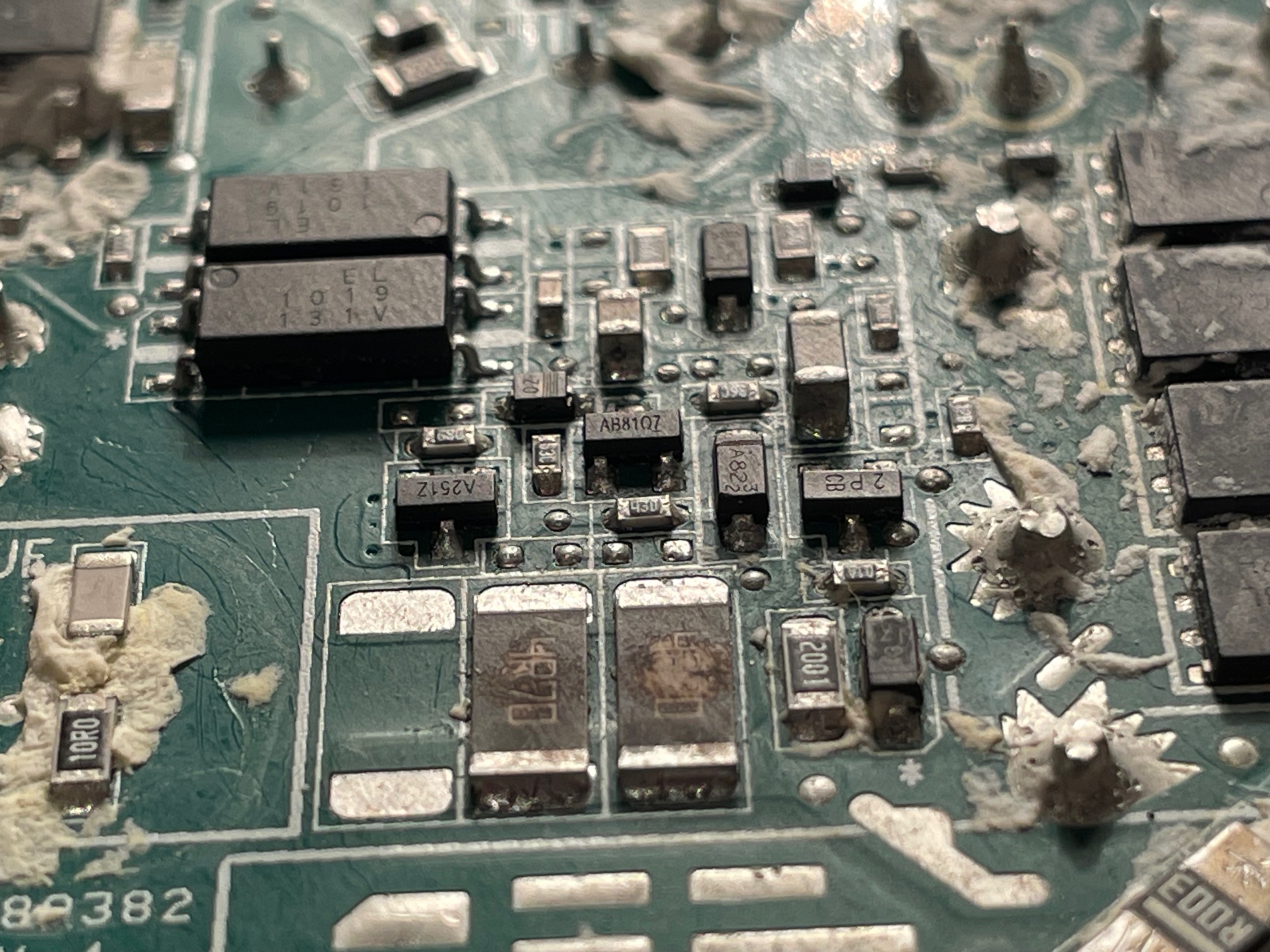

Slika

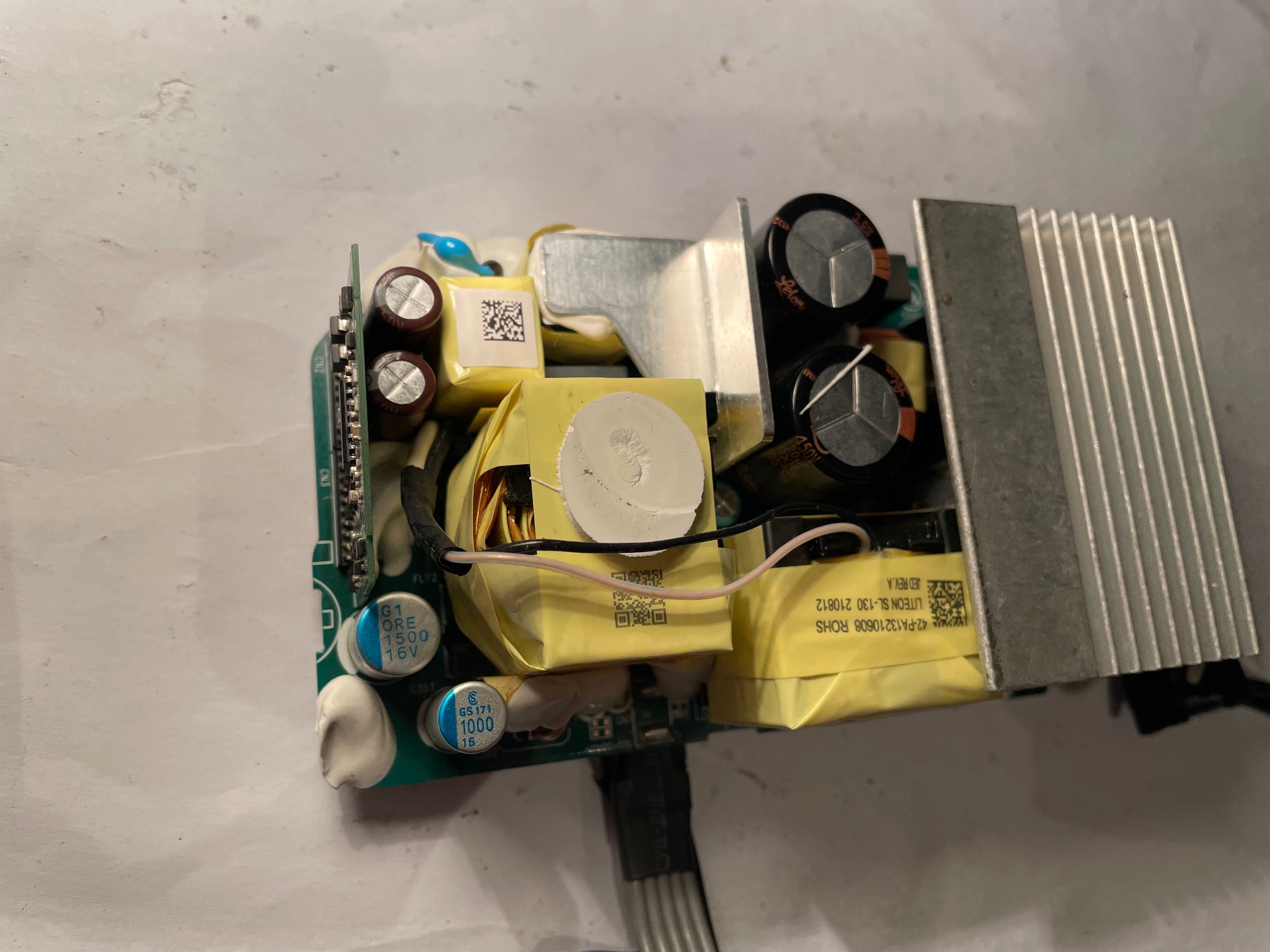

Slika
I have checked/measured all components and there was not any odd readings indicating failure.
Resistors are on 12V output monitoring the value. Has anyone had the same problem please ?
I hope someone can point me to the right direction.
Thanking you in advance.
Regards,
Rafal

Re: XBOX Series X Power Supply Repair, Model 1920, PCB board Liteon PA-1321-06M1

Napisal/-a Google Adsense [BOT] • 24 Oktober 2025, 19:47

#2 Re: XBOX Series X Power Supply Repair, Model 1920, PCB board Liteon PA-1321-06M1

Napisal/-a matic • 26 Oktober 2025, 13:04
Hello!

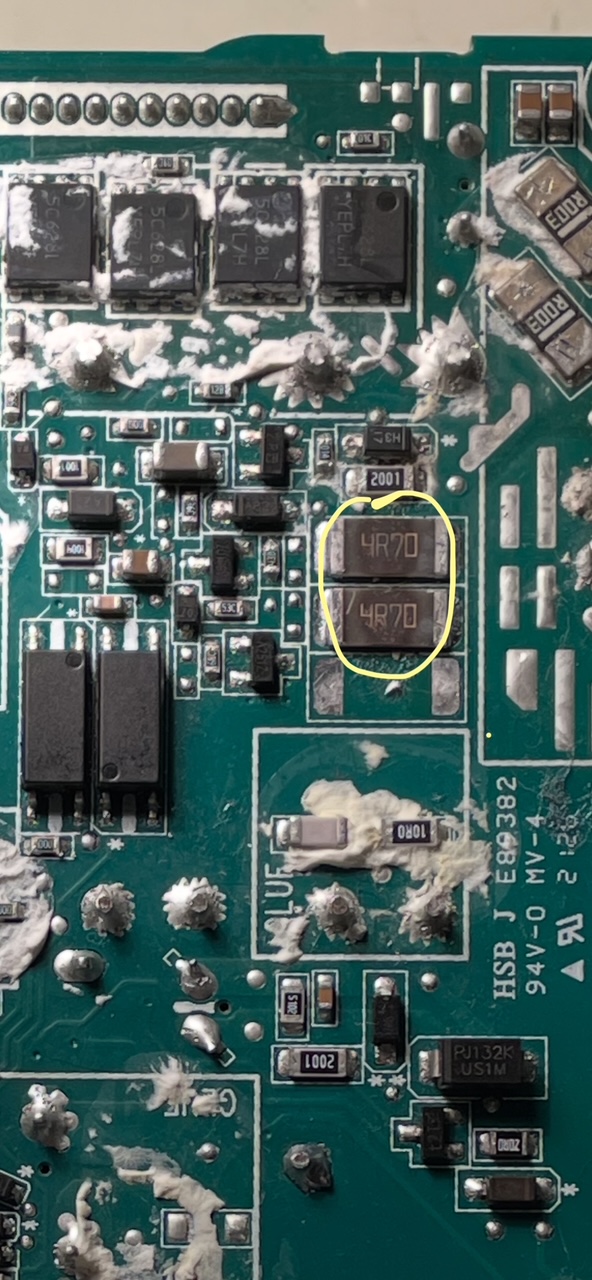

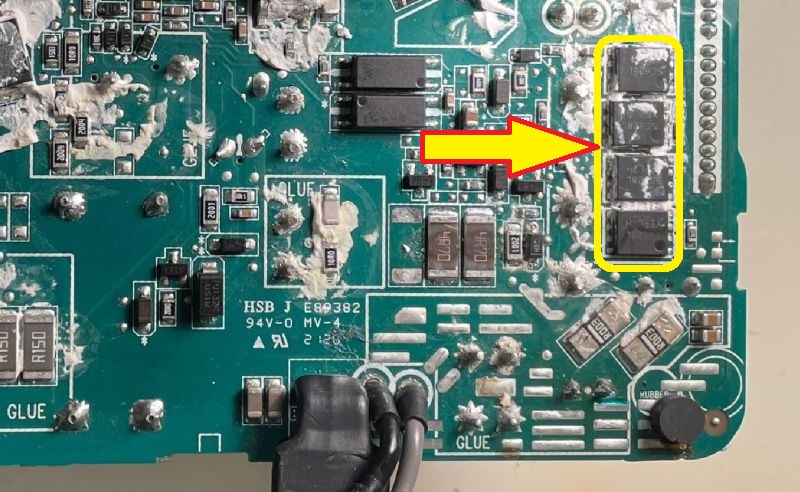

Check the marked four MOS-FET transistors.
Slika

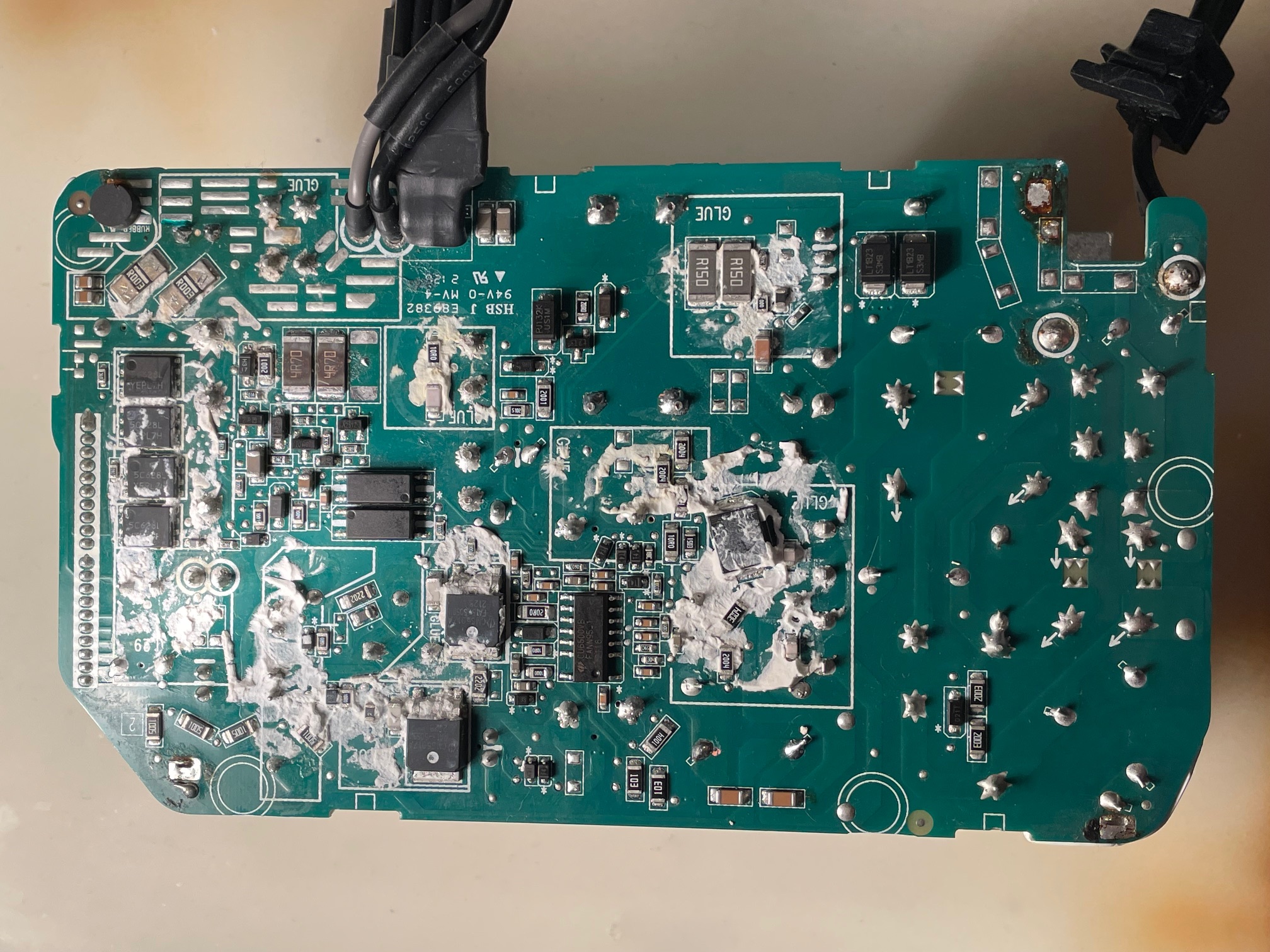

If they are fine, please post a picture from a 90° angle with visible copper traces around the burned resistors.
Also post a picture from the other side of the board.

#3 Re: XBOX Series X Power Supply Repair, Model 1920, PCB board Liteon PA-1321-06M1

Napisal/-a RafiManch • 26 Oktober 2025, 22:06
Hi Matic,
Thank you for looking into the problem.
All 4 mos-fets measure ok. Between source and drain 0.4 voltage drop (in diode test) one direction and OL with reversed probes. Please see attached additional pictures.

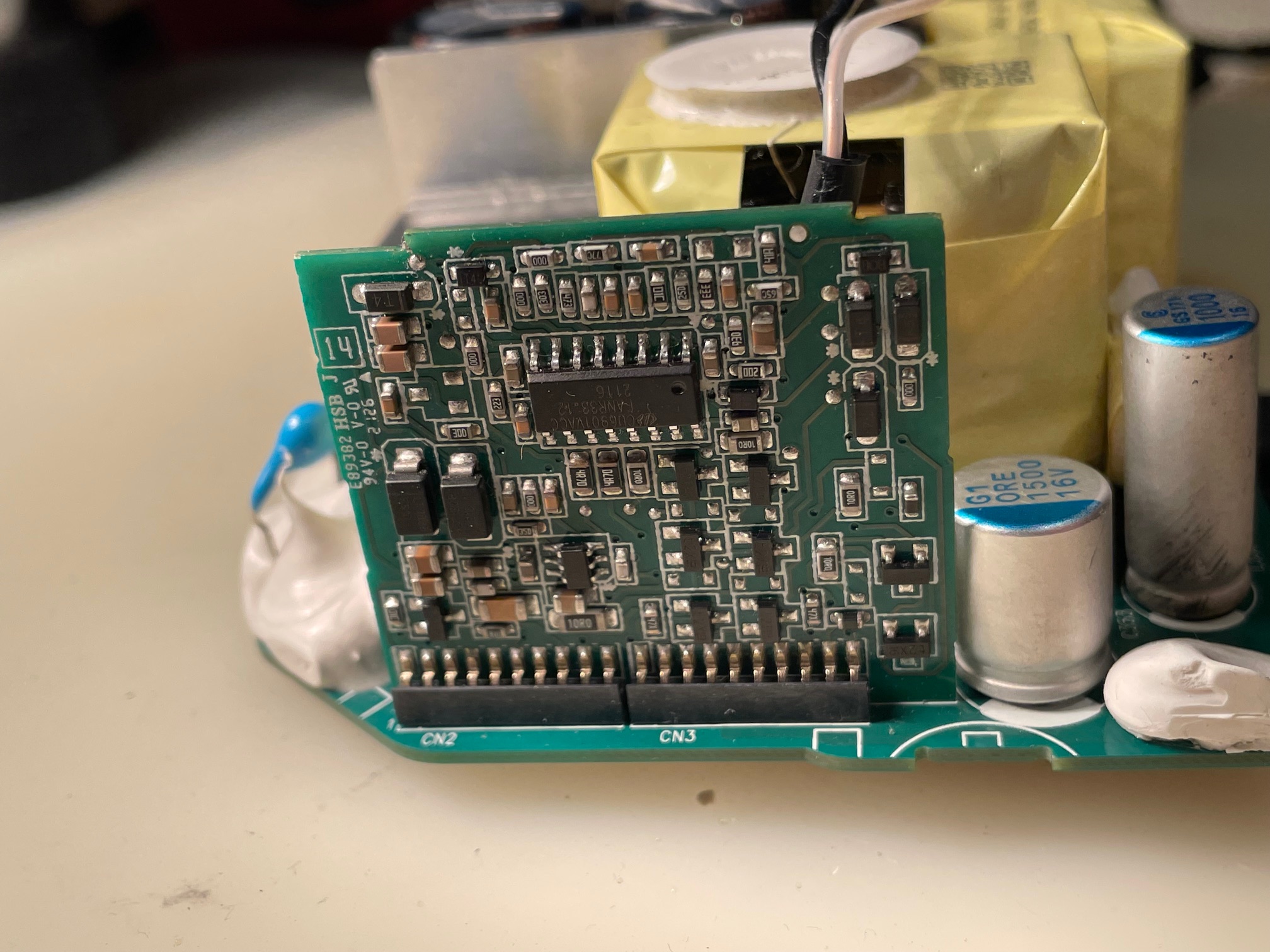

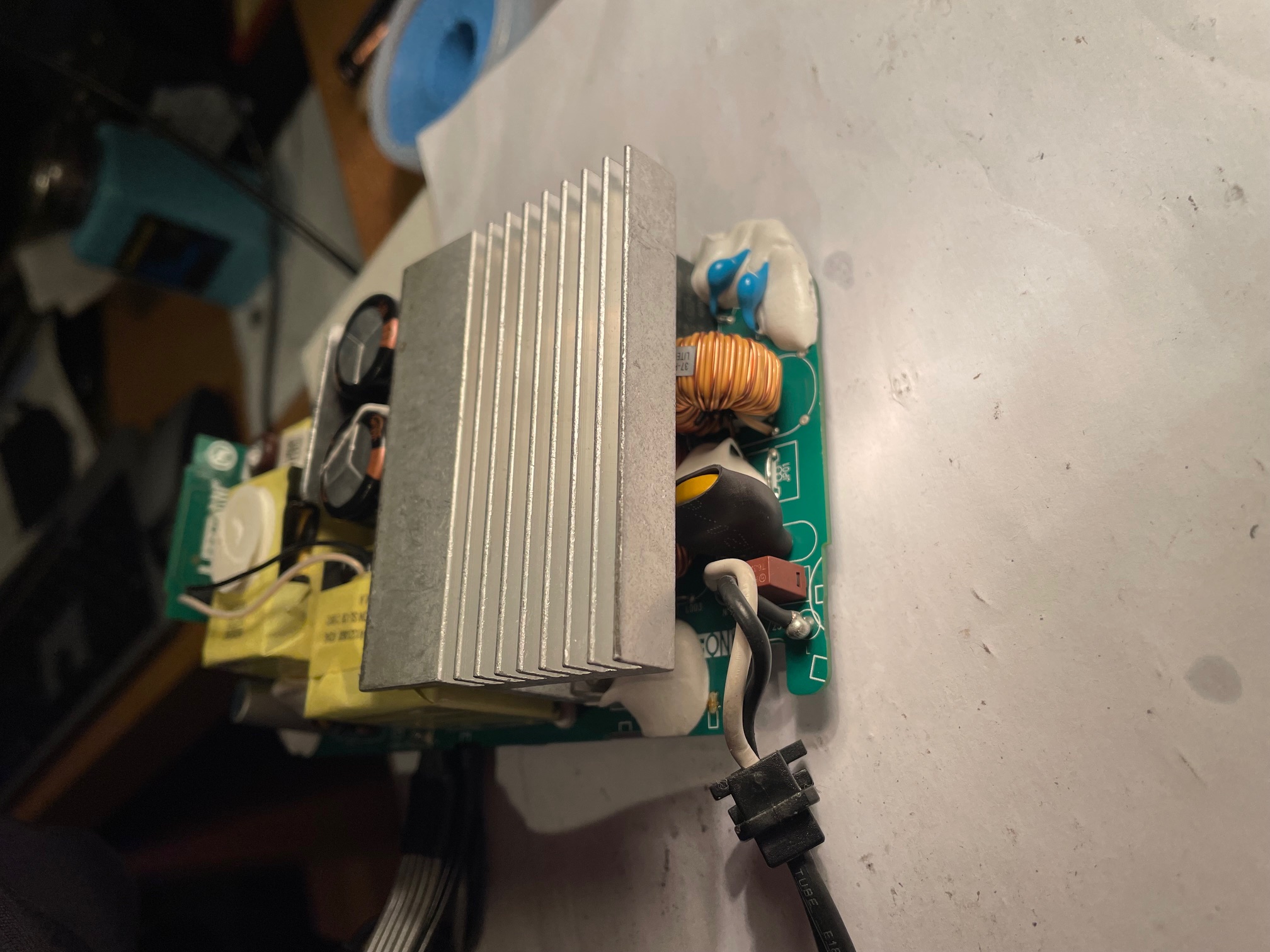

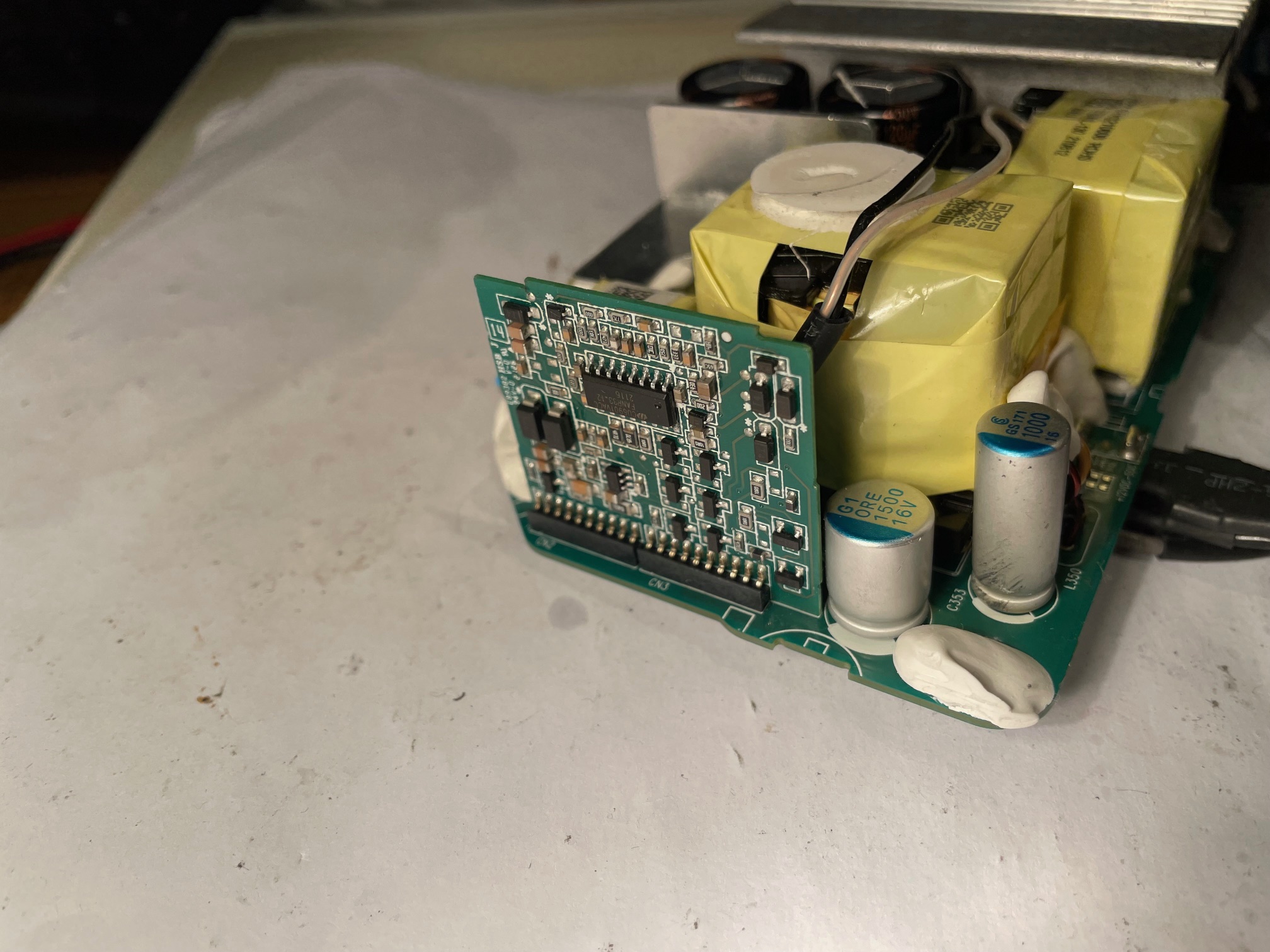

Slika
Slika
Slika
Slika
