Re: Nie działa kodek audio Samsung R530
przez Google Adsense [BOT] • 22 lutego 2013, 16:24
Nie wysyłam schematów e-mailem ani na PW.

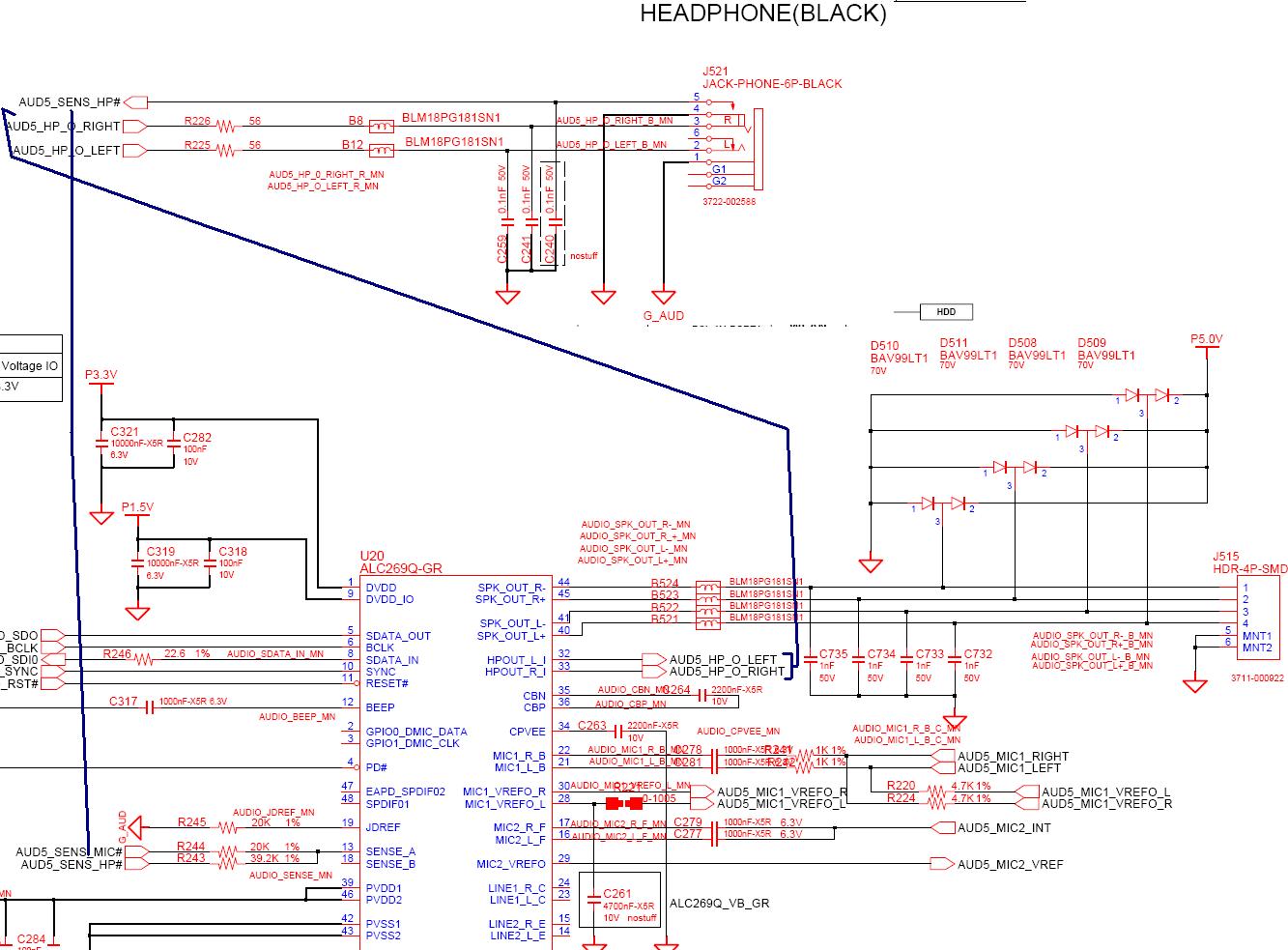

Skoro wątek przeniesiony do właściwego działu to zadam pytanie , czy są różne wersje kodeka ALC269, w oryginale nie działa gniazdo słuchawek, głośniki ok, klient kombinował coś i uszkodził wyjście słuchawkowe, poszło przepięcie aż zostawiło ślad na płycie , do tego uszkodzony rezystor dławik i kondensator na jednym kanale od gniazda słuchawek , uszkodzone elementy oczywiście wymienione, podstawiłem 3 inne sztuki ALC269 i na każdym z nich nie działają głośniki i gniazdo słuchawkowe, kodek w systemie widziany mikrofony działają ten wewnętrzny jak i na kablu, w systemie głośniki są nieaktywne.

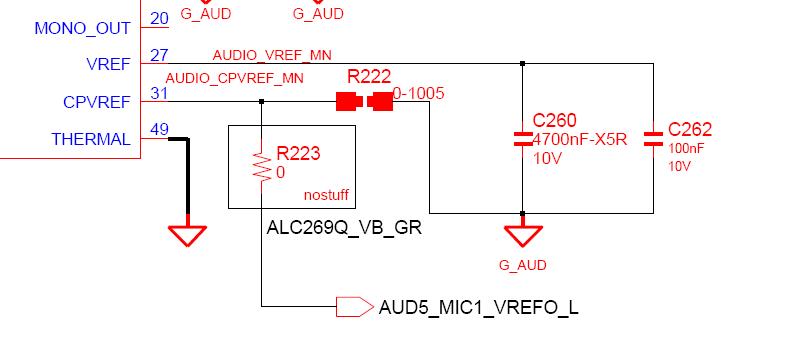

Są różne wersje alc269 i niestety nie są kompatybilne - próbowałem kiedyś zmienić właśnie w samsungu alc269 na wyciągnięty z eeepc (nie pamiętam niestety dokładnych modeli ani dawcy ani biorcy, ale nie poszło - w końcu kupiłem płytę po zalaniu od identycznego modelu jako dawcę). A tak swoją drogą to fatalne są rozwiązania zastosowane w tych układach - ja już miałem w serwisie kilka sztuk laptopów z tymi układami po podłączaniu do wyjścia słuchawkowego wzmacniacza - przy zbyt dużej różnicy potencjałów przebija zintgrowane w strukturze chipa kondensatory wyjściowe i po zabawie - słabo to projektant policzył, bo albo kondensatory mają zbyt małą wytrzymałość napięciową albo powinny być zastosowane dodatkowe elementy zabezpieczające.
Re: Nie działa kodek audio Samsung R530
przez Google Adsense [BOT] • 20 marca 2013, 12:17
