#1 Touch panel przemysłowy Ads tec DVG-OPC7013 OPC7BASE-EXT - Startuje po podgrzaniu.
przez QBAelectric • 4 października 2023, 22:29
Witam,

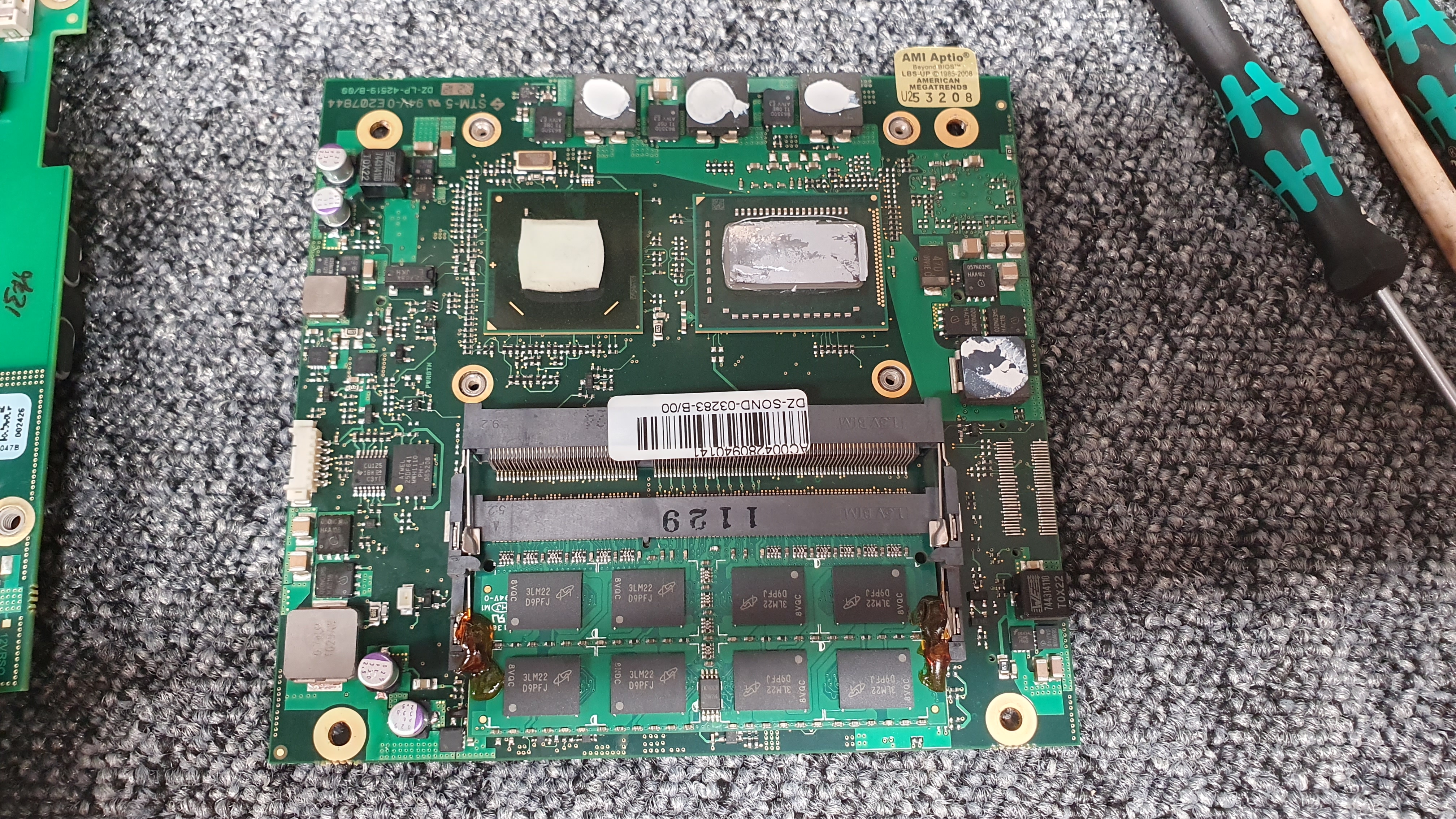

Komputer przemysłowy, Touch panel ads tec DVG-OPC7013 108-BM AB.01

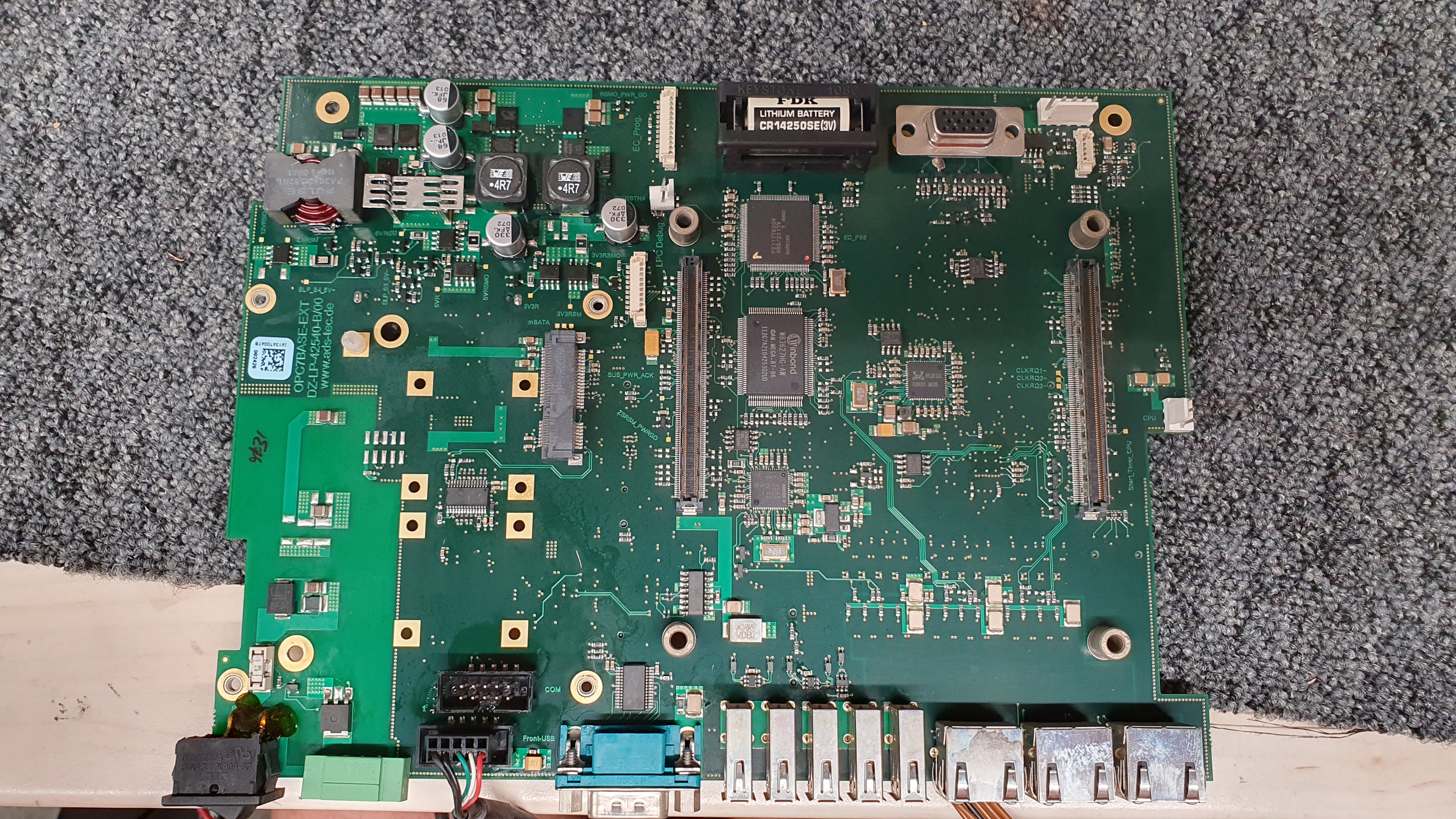

Płyta główna OPC7BASE-EXT DZ-LP-42540-B/00
Po podaniu zasilania na złącze 24VDC próbuje się uruchomić, mruga zielona dioda z częstotliwością 1/sec. Po podgrzaniu komputera startuje i działa poprawnie.
Pierwszy krok to zostały wymienione kondensatory elektrolityczne/polimerowe, niestety nic to nie zmieniło.
Napięcia z przetwornicy 3V3RSMO, 5VRSMO, 12VRSO są prawidłowe ale już 3V3RSM, 3V3R, 5VR, 5VRSM, SLP_S3_5V, SLP_S4_5V skaczą w takt załączania przetwornicy.
Przetwornice zbudowane na TPS51124 oraz TPS40055 - i odnośnie tego mam pytanie. Wystarczy że zbliżę HOTAir do tego układu to płyta rusza, sprawdziłem okolice tego układu, rezystory, kondensatory i nie wydają się być uszkodzone, trudno sprawdzić co się z nimi dzieje po nagrzaniu a bez schematu nie znam dokładnych wartości.
Czy ten układ może się tak właśnie zachowywać by reagował na podgrzanie?. Raczej tutaj będzie główny problem bo nie sądzę by mosfety które są po drugiej stronie tak reagowały.
Po załączeniu widać na termowizji że ten układ się momentalnie nagrzewa ale to raczej normalne bo jest na radiatorze ( ok. 40C )
Proszę Was o pomoc, nie mam dużej wiedzy na temat napraw płyt głównych komputerów.
Moze zna ktoś tą płytę i posiada jakieś informacje o niej.
Z góry Dziękuję.
Kuba.
