Toshiba Satellite Pro R50-B-12V FALESY1 - nie ładuje, identyfikacja elementu

Witam

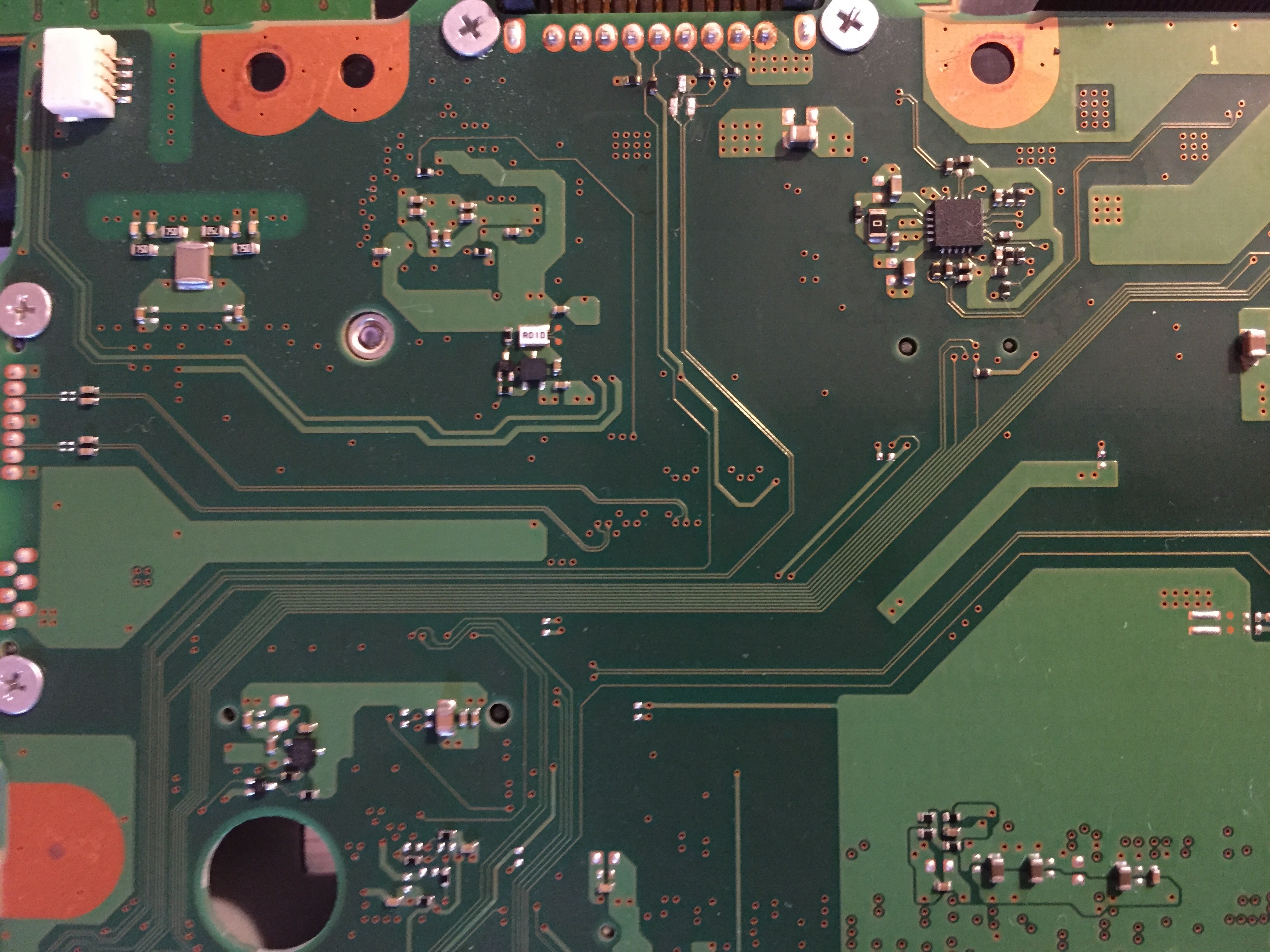

Laptop Toshiba Satellite Pro R50-B-12V, platforma FALESY1 - trafił do mnie z objawem nie ładowania baterii, klient kupił nową baterię lecz objaw był identyczny. Po rozkręceniu laptopa i wydobyciu płyty głównej ukazał się uszkodzony/spalony element (dioda lub tranzystor) blisko złącza baterii. Prośba do szanownych kolegów o fragment schematu lub identyfikację spalonego elementu ze zdjęcia.

Hello!

Schematic for this motherboard is not available (for now).

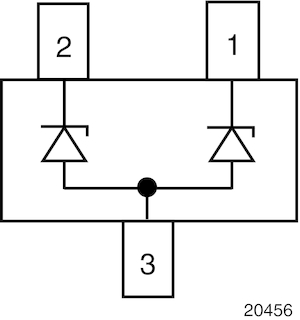

Burned component is probably protection diode on CLK and DATA lines.

Measure resistance to ground on pad 3 of that component.

matic napisał(a):Hello!

Measure resistance to ground on pad 3 of that component.

Resistance on pad 3 is 1.67Ω where on pad 1 and 2 is 100kΩ

Rezystancje poprawne (3 noga idzie na masę). Ścieżki wyglądają na nieuszkodzone. Warto jeszcze przemierzyć oporniki wokół uszkodzonego elementu. Też nie mam schematu, ale przemierzyłem na płycie. Jeśli trzeba mogę nanieść wartości na zdjęcie, ale będzie szybciej jak przekażę pisząc. Zaczynam od lewej strony:
1 - 1kΩ (do masy)
2 - 10kΩ
3 i 4 - 220Ω
Ładowanie działa poprawnie bez uszkodzonego elementu , spalone diody nie są elementem krytycznym.

Resistors are probably ok.
Diode is only for ESD protection, so you can test the laptop without it.
If it doesn't work it is probably also bad KBC chip. It also could be bad charger chip.

If all works ok replace the diode with any 5V ESD protection diode or 5V TVS diode. Housing is probably SOT-323.

Thanks guys for quick reply, CLK and DATA signals are present, charger already changed on the board (pulled from other board so not sure if was 100% ok). Tried with new battery but still same result. There is no 100% BIOS dump for testing and don't have soare KBC. Customer want his machine back asap so I presume there is no more solutions without bios and new kbc.

czorny napisał(a):trafił do mnie z objawem nie ładowania baterii

Is the laptop completely dead, or it work, but no charge the battery?

matic napisał(a):Is the laptop completely dead, or it work, but no charge the battery?

Laptop is working fine and showing battery with status not charging, also tried with new battery which customer bought and Im not sure if damaged esd diode could damage new battery.

czorny napisał(a):Im not sure if damaged esd diode could damage new battery.

No, battery should be ok.

Which charger chip is on the board?

matic napisał(a):Which charger chip is on the board?

It was BQ737 but I've replaced with BQ727 and with this same result, anyway I've returned laptop as customer requested, thanks for helping out appreciate that.
