#1 Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 17 listopada 2013, 14:42
Witam!
To mój pierwszy post na forum, więc proszę o wyrozumiałość. Płyta główna 6050A2332301-MB-A02 BL10G. Płyta została zalana. Po podłączeniu zasilania świecą się diody od zasilania i ładowania baterii. Płyta nie reaguje na przycisk POWER. Brak reakcji ekranu, wentylator nie rusza. Napięcie na wtyczce właściwe - 19.74V. Pomierzyłem rezystory oraz mosfety i diodki (bez zwarcia), które udało mi się znaleźć. Będę zobowiązany za pomoc w diagnozie.

Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez Google Adsense [BOT] • 17 listopada 2013, 14:42

#2 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez iras72 • 17 listopada 2013, 16:19
Witaj, płyta prawidłowo oczyszczona po zalaniu? Brak śladów korozji? Po podłączeniu zasilania powinny być napięcia na cewkach 3/5V. Płytę podłączaj bez klawiatury.

#3 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 17 listopada 2013, 22:12
Płyta osuszona i wyczyszczona prawidłowo - brak wizualnych śladów korozji. Płyta podłączana bez klawiatury, lecz moje pytanie brzmi: czy mógłbym prosić o numery oznaczenia pól cewek które mam sprawdzić? Przepraszam za brak doświadczenia, ale bez schematu jest mi ciężko zlokalizować cewki na płycie. Czy będę w stanie uruchomić tą płytę bez przycisku POWER (zwarcie plusa z minusem)? - od ostatniej próby reanimacji płytki, gdzieś mi się zawieruszył.

#4 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez iras72 • 17 listopada 2013, 22:35

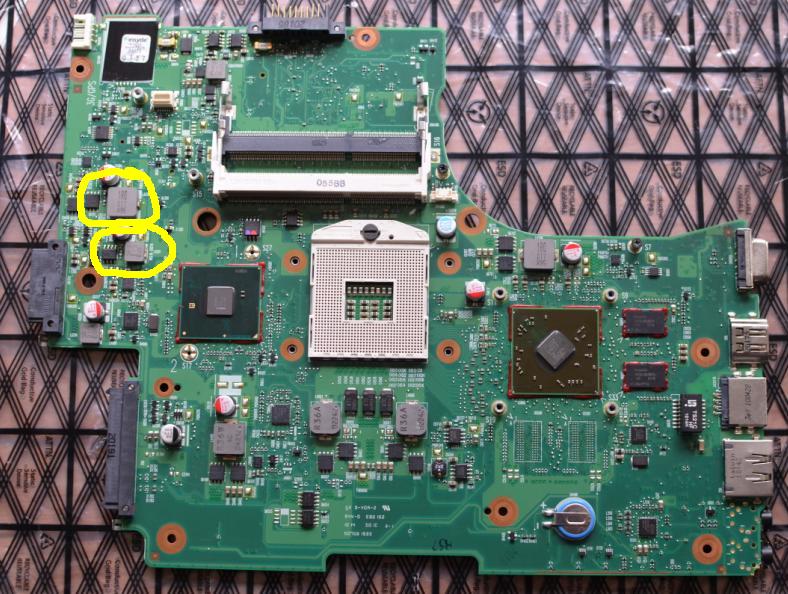

Napięcia 3V i 5V powinny być po podłączeniu zasiania na cewkach zaznaczonych na żółto.
Obrazek

#5 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 17 listopada 2013, 23:32
Mniejsza cewka z pola L6201 - 5,5V. Większa cewka L6300 - brak napięcia, ani drgnie. Chipset BGA mocno się nagrzewa.

#7 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 18 listopada 2013, 23:27
Resistance from the coils is about 5 kOhm. Voltage of the pins:

1 = 0
6 = 0,06 V
8 = 1,66 V
16 = 0
17 = 0

Basically, I am afraid that during making the measurements I made some short circuit with one of diodes at the south from the chip. Anyway - the diode which shined before is dead now. Any "rescue" idea?

#9 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 1 grudnia 2013, 22:59
The battery is dead (literally - no chance to charge it or check it). After my last measurments I don't have any more shining LED's. Before that, laptop was charging the baterry. Voltage from pins, for wchich You asked for:
3 - 1,5V
10 - 0,08V
14 - 4,93V
15 - 4,93V
19 - 0,10
22 - 0,13V
24 - 0,83V

#11 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 2 grudnia 2013, 22:34
D6005 - 19,36V/19,36V/19,14V
Q6002 - left side: 4 x 19,13V; right side: 0V/1,5V/1,5V/1,5V
Q6005 - left side: 1,5V/1,5V/1,5V/0V; right side: 4 x 0,81V

#12 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 4 grudnia 2013, 12:55
next step?

#14 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 9 grudnia 2013, 23:03
R6016 - 19,14V -> 4,7V.
U6000 pin3 - 1,51V

#15 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez figofag • 10 grudnia 2013, 17:11
R6016-10om
Jaka jest rezystancja pin3 U6000 do masy? Masz połączenie pin3 do R6016?
Obrazek

#17 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 11 grudnia 2013, 23:33
C6023 is not short.

Obrazek

Element numer 1 (rezystor) - piszczy na mierniku lecz pokazuje 10om / gives me beeping on multimeter, but shows 10om
Element numer 2 (rezystor) -100 om
Element numer 3 (dioda) - piszczy na mierniku / beeps on multimeter
Elementy numer 4 i 5(diodki) - piszczą / beep on multimeter

Odnośnie pinu 3-ciego - założyłem że piny będą ustawione w kolejność rosnącej od prawego górnego rogu maxima idąc w lewo. Lecz patrząc na kawałek udostępnionego schematu, wydaje mi się, że srogo się pomyliłem. Kierując się schematem i mierząc rezystancje między pinem numer 3 a masą, dostaje 970 om! Jest połączenie między rezystorem i pinem 3, lecz miernik nie piszczy. Przepraszam za ewentualne wprowadzenie w błąd i proszę o sprostowanie, jeśli pomyliłem się w opisie wskazanych elementów.

/About pin number 3 from element U6000 - I assumed wrong order of counting the pins on maxim. I was counting them from right top corner to the left side, but now, when I checked that with piece of diagram from figofago, I see that I was wrong. I suppose that the 3rd pin is the first one from the left side on the maxim, which gives me no voltage at all instead of 1,5V. I am sorry for that mistake.

#18 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez kwak • 11 grudnia 2013, 23:56
Kolego napisałeś że element nr 2 czyli rezystor R6016 ma 100 Ω a powinien mieć 10 Ω
Więc zacznij od jego wymiany

Piny liczymy od zaznaczenia na układzie czyli w tym przypadku " + " w prawą stronę więc pin nr 3 łączy się z kondensatorem C6023 i rezystorem R6016 , więc raczej nie możliwe że między pinem 3 a rezystorem masz rezystancję rzędu kilkuset Ω

#19 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez mati4 • 12 grudnia 2013, 00:50
Dziękuje ze wyjaśnienia i cierpliwość. W tym wypadku 13,4 Ω i jest połączenie z rezystorem.

Jutro wieczorem wymienię rezystor (element 2).

#20 Re: Toshiba Satellite L650 - Zalana płyta, nie włącza się

przez figofag • 12 grudnia 2013, 01:08
mati4 napisał(a):R6016 - 19,14V -> 4,7V.
U6000 pin3 - 1,51V

To skąd takie pomiary?
