#1 Toshiba Satellite L50-C DA0BLQMB6E0 - czarny ekran

przez mb85 • 6 listopada 2019, 21:17
Witam
Płyta główna: DA0BLQMB6E0 REV:E - schematu brak
KBC: NPCE985LA0DX
Obrazek

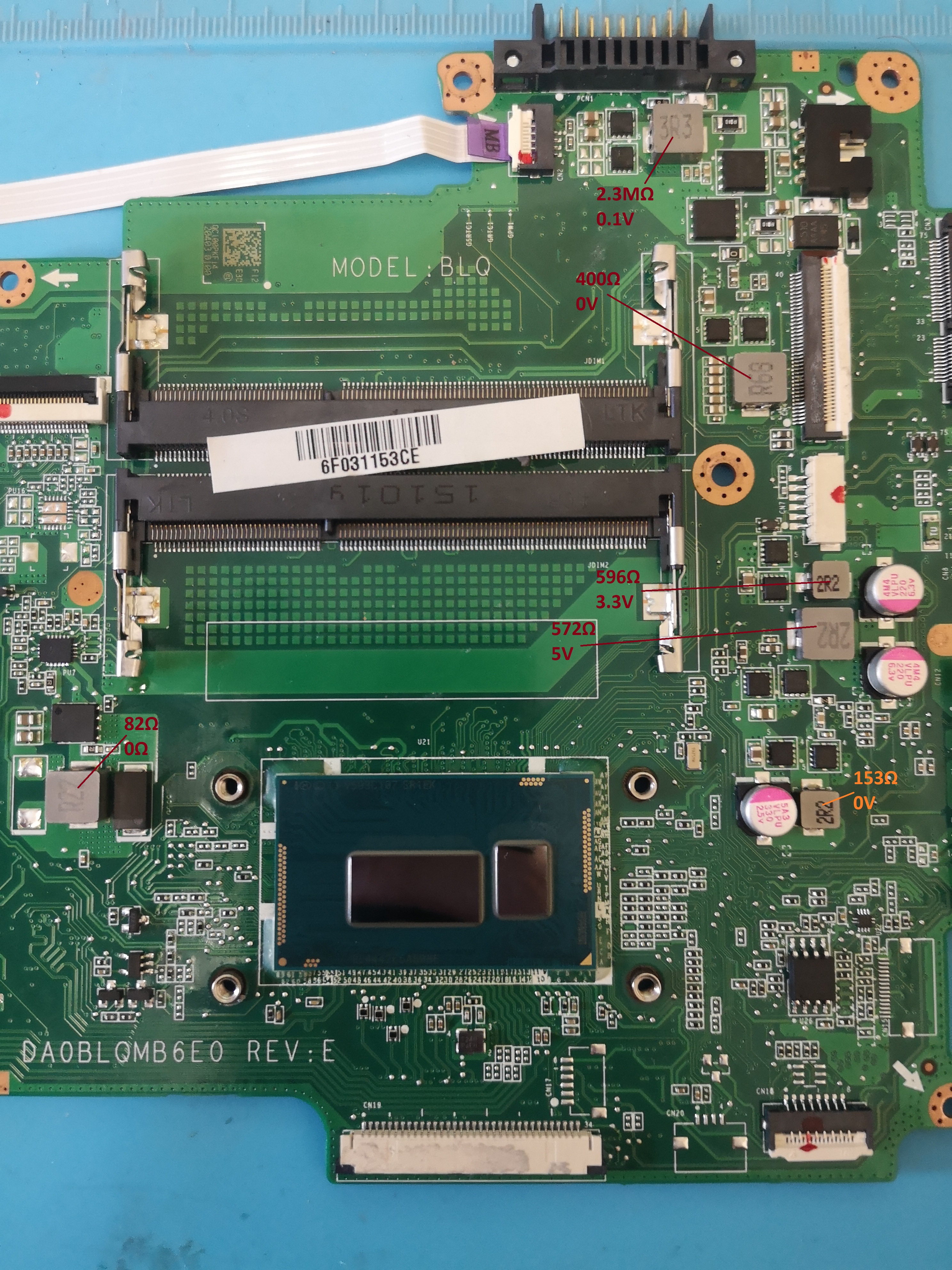

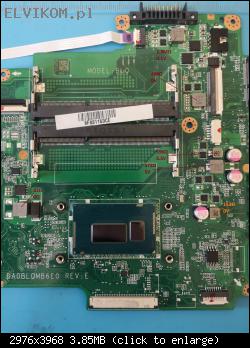

Laptop włącza się, power LED świeci cały czas na biało, lecz ekran pozostaje czarny, procesor się nie grzeje, brak zasilania RAM DDR3L i procesora, nie mogę nigdzie znaleźć schematu, płyta ma mało oznaczeń więc załączam zdjęcia z pomiarami, pomiary rezystancji były robione bez zasilania, przy zasilaniu prąd jest taki sam po właczeniu jak i przed:
Obrazek

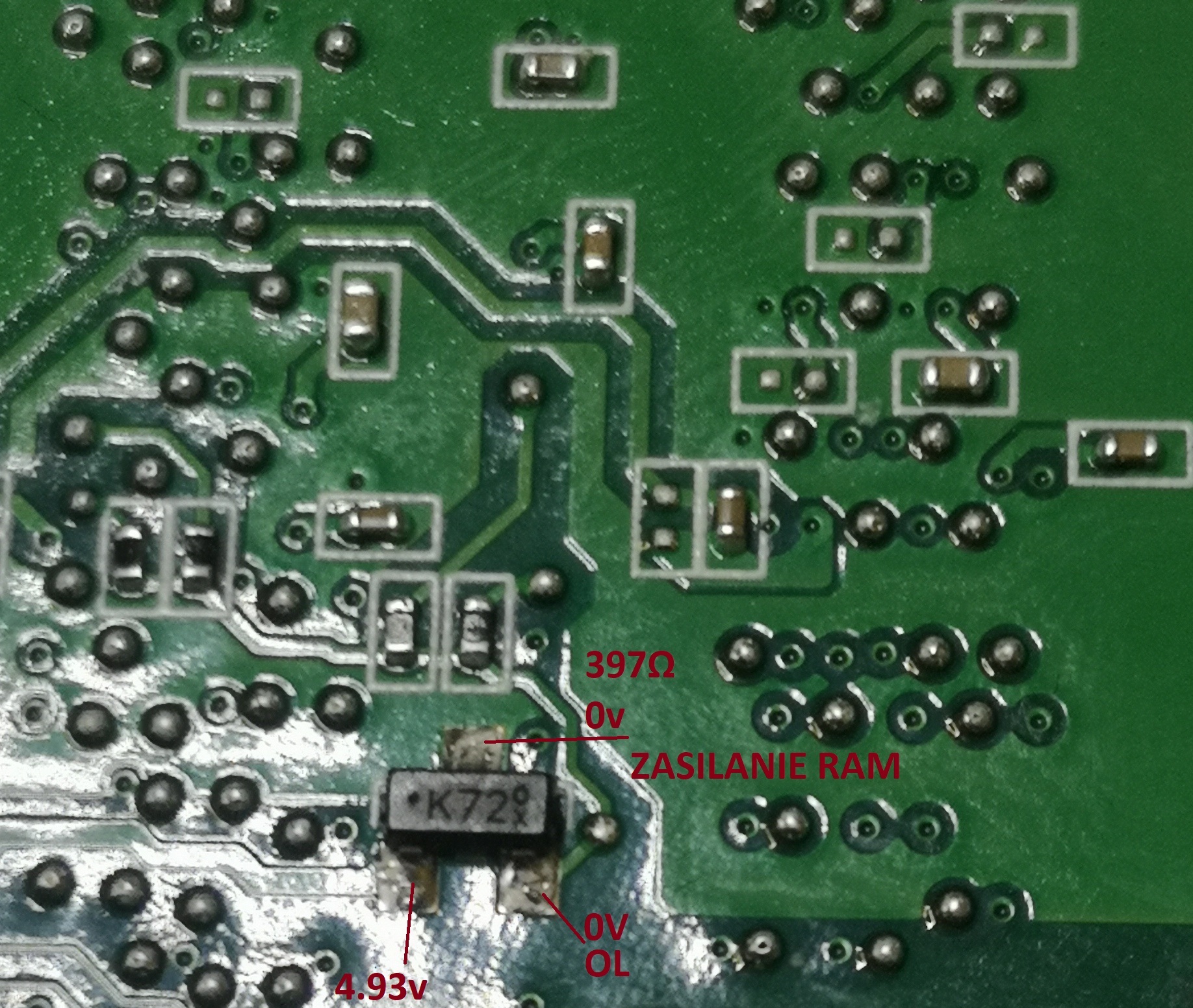

Zasilanie RAM według moich pomiarów powinno dochodzić bezpośrednio z tranzystora SMD, Gate - 4.93V 2.1MΩ, Source - 0V OL, Drain 397Ω 0V, na zdjęciu załączyłem też pomiary:
Obrazek

Proszę o pomoc w przywróceniu płyty do życia.

Re: Toshiba Satellite L50-C DA0BLQMB6E0 - czarny ekran

przez Google Adsense [BOT] • 6 listopada 2019, 21:17

#2 Re: Toshiba Satellite L50-C DA0BLQMB6E0 - czarny ekran

przez najdzik • 6 listopada 2019, 22:31
BIOS przeprogramowałeś?
Niestety KBC wychodzi że jest również programowalne.
Możliwe też że hybryda padła i zabezpieczyło zasilanie.

#3 Re: Toshiba Satellite L50-C DA0BLQMB6E0 - czarny ekran

przez mb85 • 7 listopada 2019, 00:14
Laptop po prostu pewnego dnia się nie włączył, nikt go nie rozbierał przede mną, złe podłączenie CN18, które uszkadza hybrydę odrzucam, nie myślałem by programować BIOS, gdyż myślę że problemem jest to że nie ma zasilania RAM, czy się mylę?

#4 Re: Toshiba Satellite L50-C DA0BLQMB6E0 - czarny ekran

przez wab • 7 listopada 2019, 11:02
Nie wygląda to na problem z zasilaniem RAM. Jak chcesz się upewnić to możesz sprawdzić w dokumentacji kontrolera czy otrzymuje zasilanie i sygnały załączające pracę.
Zmierz rezystancję na pinach komunikacyjnych i zasilającym USB względem masy, nie zapomnij zmierzyć na dołączanych płytkach po ich podpięciu do płyty.
Jeśli na n.8 kości flash jest 3,3V to przeprogramuj bios.
KBC NPCE985LA0DX nie jest programowalny.
