Re: TOSHIBA Satellite C55-A5172 DB10S-6050A2557501-MB-A02 identyfikacja elementów
da Google Adsense [BOT] • 5 maggio 2020, 15:36
#2 Re: TOSHIBA Satellite C55-A5172 DB10S-6050A2557501-MB-A02 identyfikacja elementów
da matic • 5 maggio 2020, 16:26
Hello!

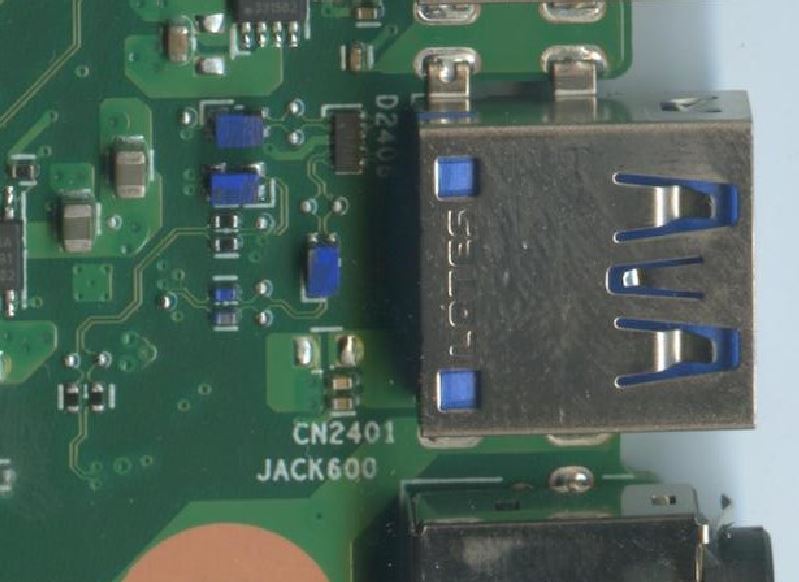

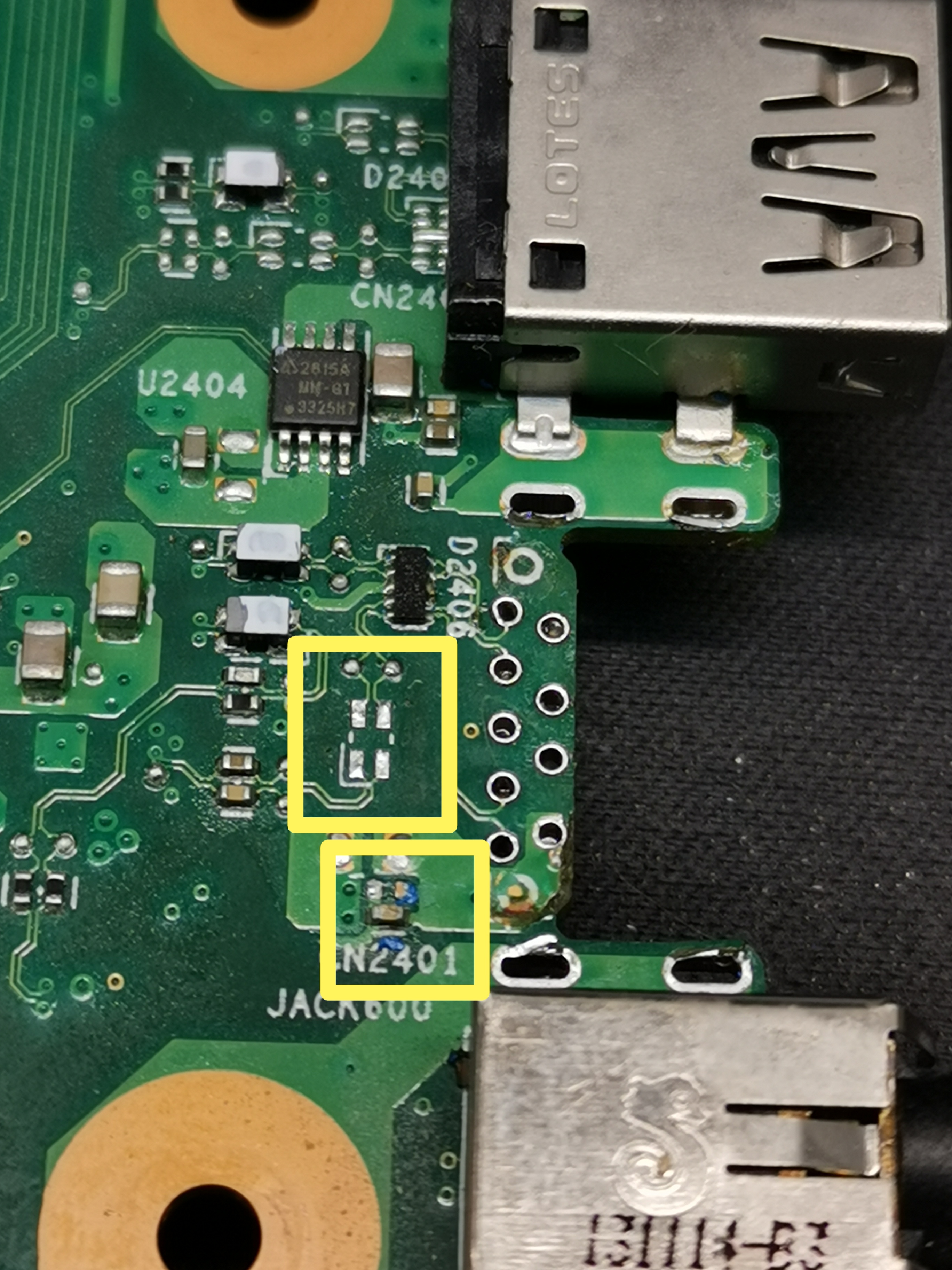

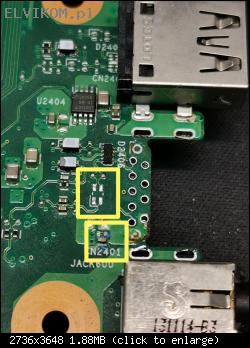

4-pin component is a common mode choke. The value is usually 90Ω @ 100MHz. For example: WCM-2012-900T. Data sheet at the attachment.
It is the same as other two in the vicinity.
2-pin component is a capacitor. The value is probably 100nF or 1µF.
Measure the value of another capacitor near the missing one.
If the value of this capacitor is 100nF, use the value 1uF for the missing one.
If the value is 1µF, use value 100nF for the missing capacitor.
4-pin component is a common mode choke. The value is usually 90Ω @ 100MHz. For example: WCM-2012-900T. Data sheet at the attachment.
It is the same as other two in the vicinity.
2-pin component is a capacitor. The value is probably 100nF or 1µF.
Measure the value of another capacitor near the missing one.
If the value of this capacitor is 100nF, use the value 1uF for the missing one.
If the value is 1µF, use value 100nF for the missing capacitor.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
#3 Re: TOSHIBA Satellite C55-A5172 DB10S-6050A2557501-MB-A02 identyfikacja elementów
da kuras00 • 5 maggio 2020, 17:02
matic ha scritto:4-pin component is a common mode choke. The value is usually 90Ω @ 100MHz. For example: WCM-2012-900T.
Dzięki
matic ha scritto:2-pin component is a capacitor. The value is probably 100nF or 1µF.
Measure the value of another capacitor near the missing one.
If the value of this capacitor is 100nF, use the value 1uF for the missing one.
If the value is 1µF, use value 100nF for the missing capacitor.
Ten, który został pokazuje 175uF na Fluke 115
