Toshiba L300 - 6050A2264901-MB-A03, brak napięć na cewkach.

Czy napięcia na CN5 mierzyłeś z podłączoną taśmą i matrycą?
Podaj napięcia względem masy na Q20 pin 1 i 4.
Zmierz rezystancję względem masy na Q20 pin 1.

Napięcia 5v oraz 2v są obecne także z podpiętą matrycą. Napięcie na Q20 pin.1 - 2v, pin.4 - 3.3v. Rezystancja na pin.1 Q20 jest 630Ω. Czy coś za bardzo obciąża po stronie drenu Q20? Napięcie na jego bramce to 2.5v. Poza tym dioda która zapala się po wciśnięciu PP świeci na połowę jasności, Napięcie na niej jest 1.89v a na tej obok po lewej która świeci jasno napięcie to 2.07v

Podaj napięcia względem masy na Q18 pin 1 i 3.

Ten Q20 był zwarty. Po wymianie i podpięciu wtyczki zasilania zapalają się jasno dwie diody od lewej, pobór 60mA, po wciśnięciu PP pobór 450mA a przed zmianą mosfeta płyta pobierała 800mA, przy aktualnie włożonym procesorze. Na Q18 pin.1 - 3.3v, pin.3 - 0v. Natomiat na Q20, na drenie teraz jest 2.6v a nie 2v jak przed zmianą, więcej ale dalej nie jest to 3v...

60mA w spoczynku to jest za duży prąd, coś przywiera.
Jakie napięcie na bramce Q20?
Jaka rezystancja do masy na drenie Q20?
Napięcie na drenie Q20 (+V3S) zasila wiele odbiorników, między innymi most północny i południowy, przy rezystancji 650Ω trudno będzie ustalić, który element nie funkcjonuje prawidłowo.

Na bramce Q20, w spoczynku 5v po PP spada do 0v, a rezystancja na drenie to 630Ω

HotIce napisał(a): Po podpięciu wtyczki zasilania zapalają się jasno dwie diody od lewej

Powinna świecić tylko jedna dioda, pierwsza od lewej (sygnalizuje podłączenie zasilacza), ta druga powinna zaświecić dopiero po wciśnięciu włącznika.
Wygląda jakby KBC nie funkcjonował prawidłowo.

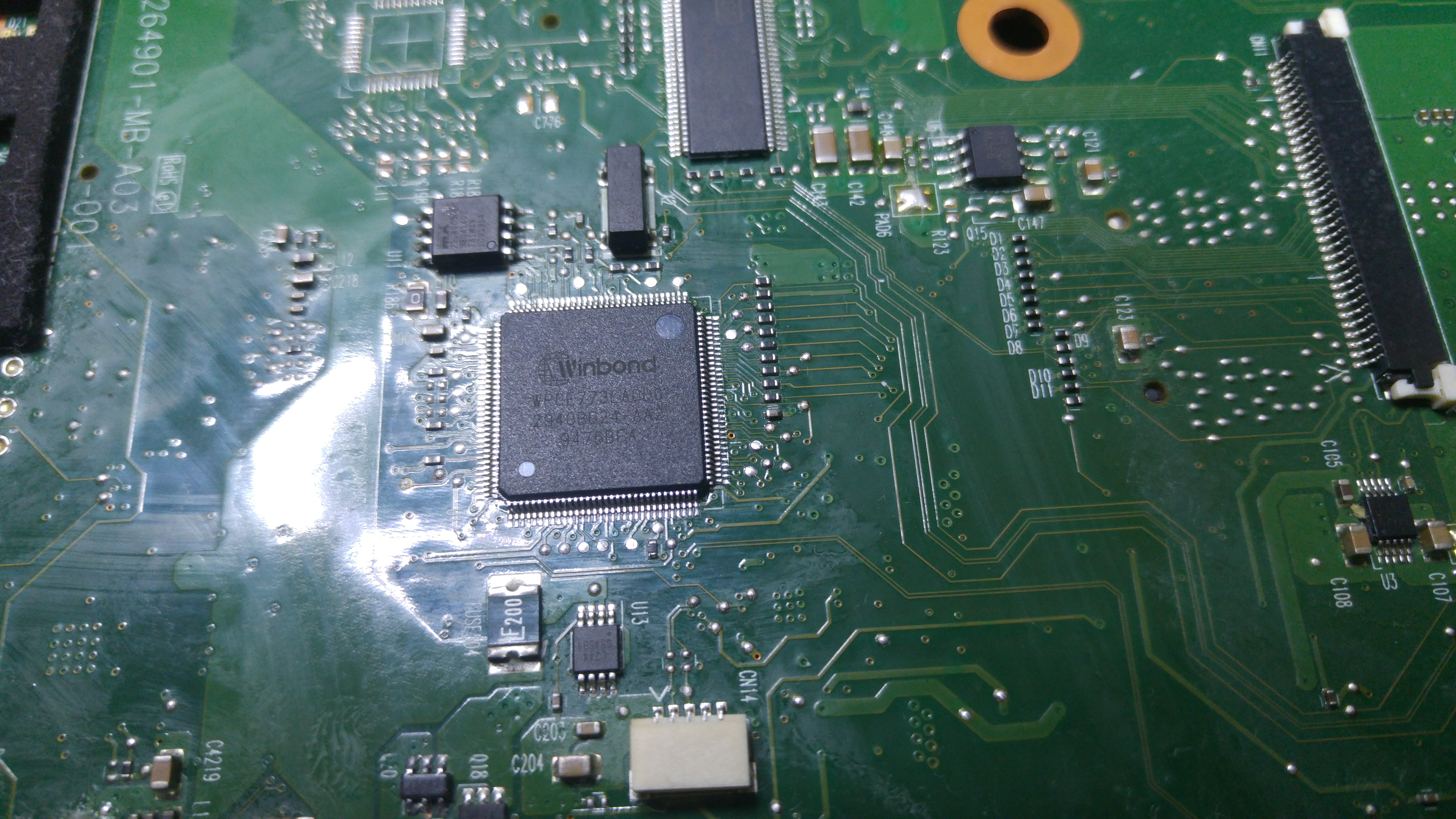

Podmieniłem kbc z uszkodzonej płyty z Acera ale to jest kbc wymagający programowania? Bo teraz po podaniu zasilania jest pobór 45mA, zapala się tylko pierwsza dioda a po PP nie startuje tylko zaczyna przygasać lekko dioda i rozjaśniać się w przerwach sekundowych a prąd prawie się nie zmienia, tylko kilka mA...

Nie wymaga programowania.
Jaki KBC przylutowałeś?
Sprawdź, czy wszystkie nogi dobrze się przylutowały i czy nie ma między nimi zwarć.

HotIce napisał(a):Podmieniłem kbc z uszkodzonej płyty z Acera ale to jest kbc wymagający programowania?

No, this KBC (WPCE775) is not programmed. It runs through the program from the external memory chip.

Przylutowałem za pierwszym razem kbc z takim samym symbolem w pierwszej lini jak oryginał. Nie ma pewności czy był sprawny, wiec teraz wlutowałem następny z płyty Acer w której jest tylko układ grafiki do wymiany a kbc sprawny. Pośpieszyłem się i nie zauważyłem że jest różnica jednej cyfry. Są z nim takie same objawy jak na starym kbc, te modele nie są kompatybilne?

Tutaj taka zamiana zadziałała:
zamienniki-ukladow-bga-i-innych-t1257-180.html?hilit=WPCE775LA0DG#p133563

Type5 napisał(a):Tutaj taka zamiana zadziałała:
zamienniki-ukladow-bga-i-innych-t1257-180.html?hilit=WPCE775LA0DG#p133563

Zakładając że mogło by działać, to dalej nie ma wytłumaczenia co obciąża linie 3v, bo na drenie Q20 dalej jest tylko 2.6v, może jednak uszkodzony jest mostek połuniowy/pólnocny...?

Measure the voltages to ground on all pins of Q18 and Q20 before and after pressing to the power button.

Napięcia przed włączeniem płyty:
Q20:
1 - 3v
3 - 5v
4 - 3.3v
Q18:
1 - 0v
3 - 5v
4 - 3.3v
Napięcia po włączeniu płyty:
Q20:
1 - 2.6v
3 - 0v
4 - 3.3v
Q18:
1 - 3.3v
3 - 0v
4 - 3.3v

Przepraszam, z pośpiechu wstawiłem zamiast Q20, N-channel bez sprawdzania.. a tam idzie P-channel, jutro spróbuję coś dobrać, mimo wszystko na jego drenie pewnie dalej będzie 2.6v

Yes, both transistors (Q18 and Q20) are P-channel MOS-FETs.
Use the appropriate type of the transistor and measure all voltages again.

W końcu wszystko działa jak należy, po wymianie Q20 płyta z procesorem T3200 nie startowała choć powinien być obsługiwany, podmieniłem na T5800 i ruszyła;) dziękuję koledzy za dużo pomocnych wskazówek, ciężka przeprawa, trochę zniechęca do napraw zwłaszcza że nie opłacalne, no ale jakaś satysfakcja jest;)
