#1 Toshiba C55-B5200 nie wykrywa dysku i napędu

przez mohi • 4 lipca 2017, 19:57
Toshiba C55-B5200
płyta LA-b301p rev 1.0
ene kb9012gf a4
SR1EK (Intel Core i3-4005U)
Laptop nie wykrywa ani dysku ani napędu. Dysk nawet się nie zakręci. Czy to wskazuje na padnięty SR1EK ?

Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez Google Adsense [BOT] • 4 lipca 2017, 19:57

#2 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez sebastiank • 4 lipca 2017, 20:49
Sprawdziłeś zasilanie dysku i napędu?

#3 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez mohi • 10 lipca 2017, 12:41
Witam tak zasilanie dysku i napędu jest obecne

#4 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez matic • 10 lipca 2017, 13:33
Hello!

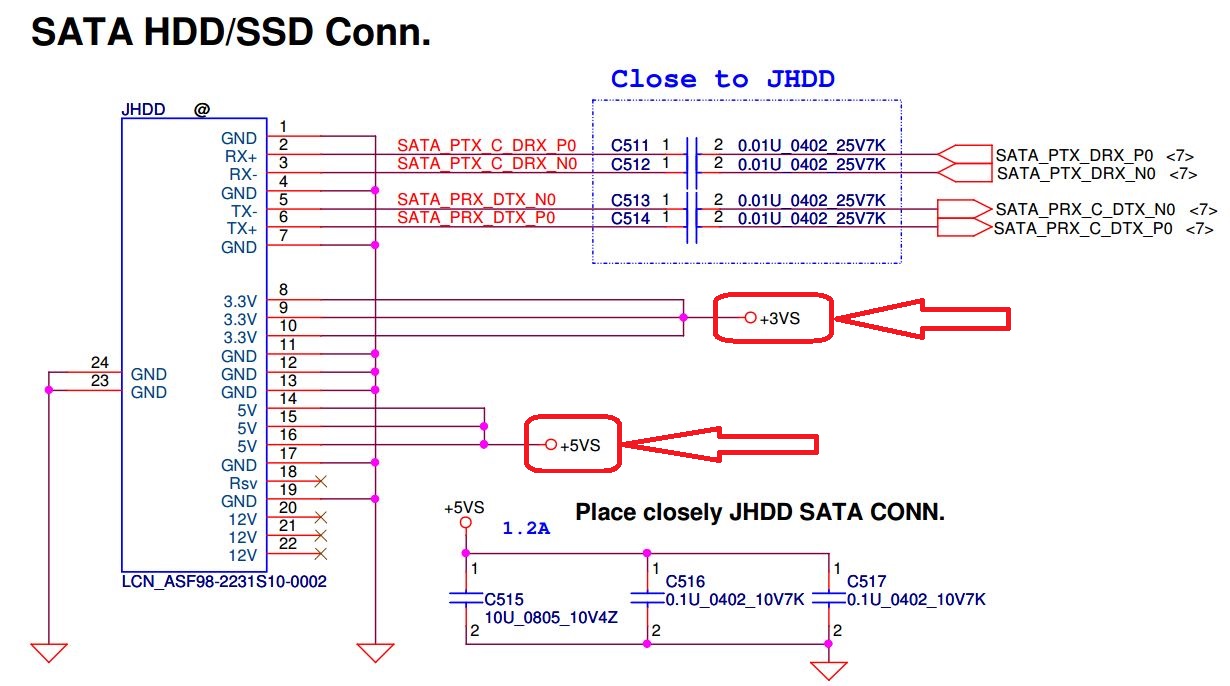

Are you sure about that the 3.3V and 5V power supply voltages are ok on HDD connector?
If so, the hard drive should spin, even if data lines are dead.
Check voltages again.

Obrazek

#5 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez Lesio23 • 10 lipca 2017, 13:37
Ja spróbowałbym jeszcze przed wymianą SR1EK przeprogramować bios.

If so, the hard drive should spin, even if data lines are dead.

Not always, I had cases where the tension was and the drive was totally dead, and then it turned out that the bridge was broken.

#6 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez sebastiank • 10 lipca 2017, 14:05
Dysk powinien wystartować po podaniu napięcia zasilającego.
Napięcia zasilające masz prawidłowe i stabilne?

Nic o tym nie pisałeś - czy dysk i napęd sprawdzałeś na innym sprzęcie?
czy sprawdzałeś z podłączonym tylko napędem lub tylko dyskiem (nie oba jednocześnie)?

#7 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez mohi • 11 lipca 2017, 15:16
Bios programowałem, dysk i napęd sprawdzony na innym laptopie są OK. Podane napięcia 3,3 i 5V występują na odpowiednich pinach gniazda zarówno na dysku jak i napędzie.

#8 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez sebastiank • 11 lipca 2017, 16:05
Sprawdź czy nie masz zwarcia lub przywarcia na kondensatorach C511 - C514.

#9 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez matic • 11 lipca 2017, 16:32
It is more than likely bad PCH.
Try to reflow it.

#10 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez michalmwp • 12 lipca 2017, 08:18
Sprawdź czy kwarc Y2 (24MHz) nie zmienił częstotliwości, ewentualnie w ciemno podstaw drugi.
Czy masz gołą płytę, bez WIFI, LAN? Jak z obsadą to czy tam nie ma uszkodzeń, nie grzeją się układy?

#11 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez mohi • 12 lipca 2017, 11:57
Nawet jakby były przywarte C511 i c514 to czemu napęd nie jest wykrywany? Ten kwarc Y2 wymieniałem co prawda na używkę ponieważ laptop przyszedł z objawem nie wyświetlania, po wymianie kwarcu ożył . Lan jest na oddzielnej płytce a wifi odłączone.

#12 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez michalmwp • 12 lipca 2017, 17:00
Spróbuj na płycie z odpiętym wifi i lan. Do tych układów idą sygnały z generatora zegarowego. Jeśli te moduły go przeciążają to może być problem ze stabilnością. Płyta z hybrydą z lekko rozstrojonym generatorem zegarowym da obraz ale zewnętrzne urządzenia niekoniecznie mogą się już dogadywać z procesorem. Miałem ze trzy podobne przypadki.
Jeśli masz czym to zmierz częstotliwość głównego kwarcu procesora.

#13 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez mohi • 13 lipca 2017, 10:23
Sama płyta bez wifi i Lan działa identycznie czyli nie wykrywa napędu i dysku.
Reflow układu nic nie dał.

#14 Re: Toshiba C55-B5200 nie wykrywa dysku i napędu

przez matic • 14 lipca 2017, 11:32
If you have an oscilloscope, check if you get anything on "SATA_PTX_DRX_P0" and "SATA_PTX_DRX_N0" signal lines.
