#1 Toshiba C50-H-104 ,MB : IP3_IN16_MB_V21_20200831A - nie startuje

przez HotIce • 30 września 2025, 19:01
Cześć,
Przy podłączonej baterii oraz zasilaniu pobór prądu 47mA oraz świeci na niebiesko dioda przy gniazdku zasilania.
Napięcia na cewkach:
PL1 - 8v
L8 - 3.3v
L9 - 5v
L1 - 0v
L10 - 1.8v
L11 - 1.8v
L12 - 0 v
L13 - 0v

Nie mam schematu i nie wiem który pin idzie z włącznika w klawiaturze, ale jest na kilku pinach napięcie 3.3v i żadne nie zmienia się na 0v przy wciśkaniu klawisza power. Próbowałem przez rezystor zwierać te piny co mają 3.3v do masy ale brak reakcji. Wgrałem inny bios, nic to nie dało. Napięcie zasilania na kości bios jest obecne, obserwując oscyloskopem nóżki kości bios, na początku jest przez ułamek sekundy jakaś wymiana danych a potem już nic - stan wysoki. Rezystancja na cewkach bez napięcia L12,L13 dość wysoka - 47 oHm, co tutaj dalej począć?

Re: Toshiba C50-H-104 ,MB : IP3_IN16_MB_V21_20200831A - nie startuje

przez Google Adsense [BOT] • 30 września 2025, 19:01

#2 Re: Toshiba C50-H-104 ,MB : IP3_IN16_MB_V21_20200831A - nie startuje

przez Vogelek23 • 1 października 2025, 01:13
Zamieść wyraźne zdjęcia obu stron płyty (usuń przedtem wszelkie naklejki i folie, mogące zakrywać elementy).

#3 Re: Toshiba C50-H-104 ,MB : IP3_IN16_MB_V21_20200831A - nie startuje

przez HotIce • 1 października 2025, 18:07

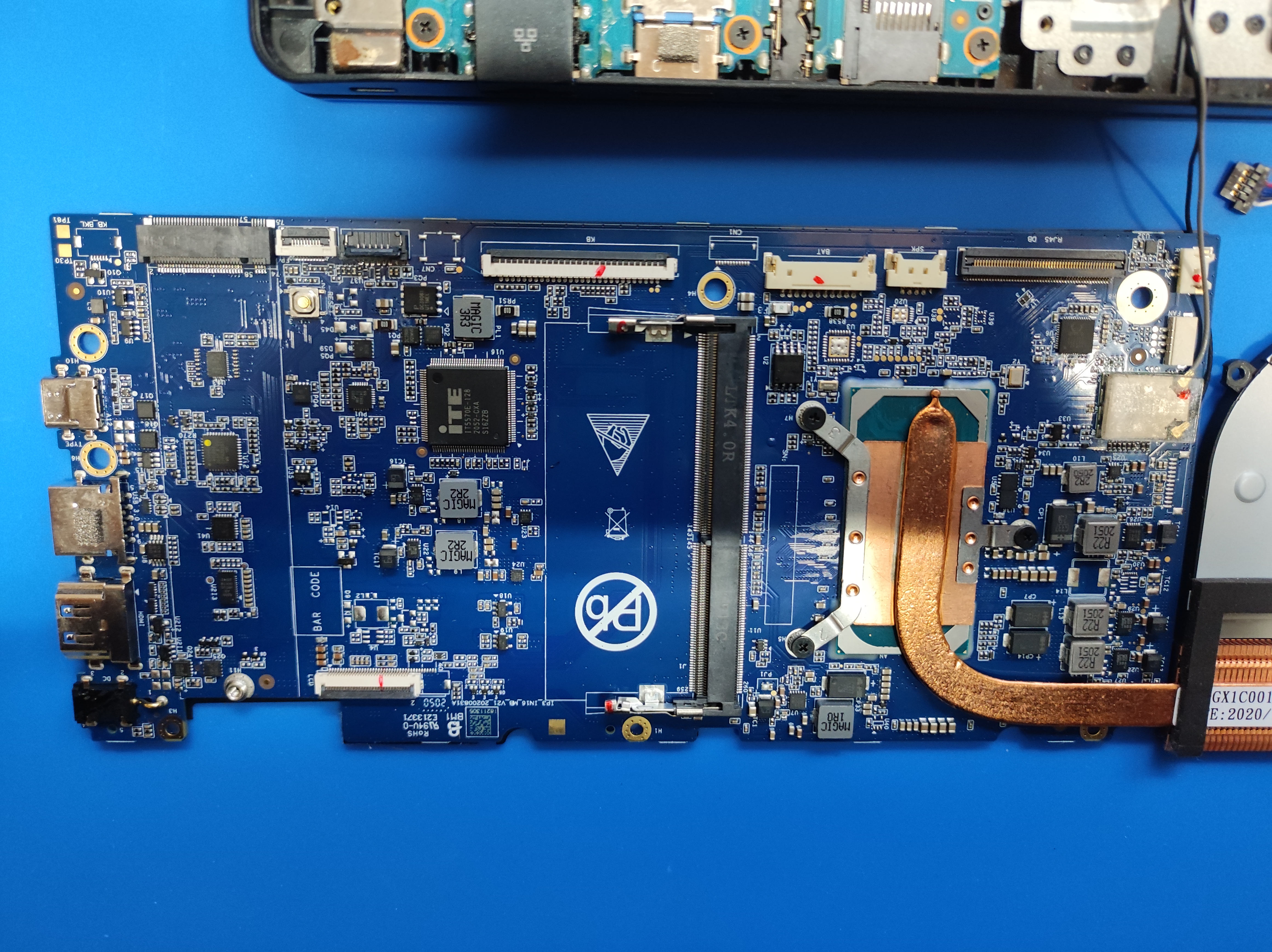

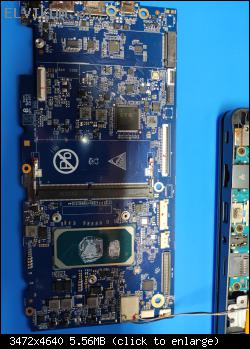

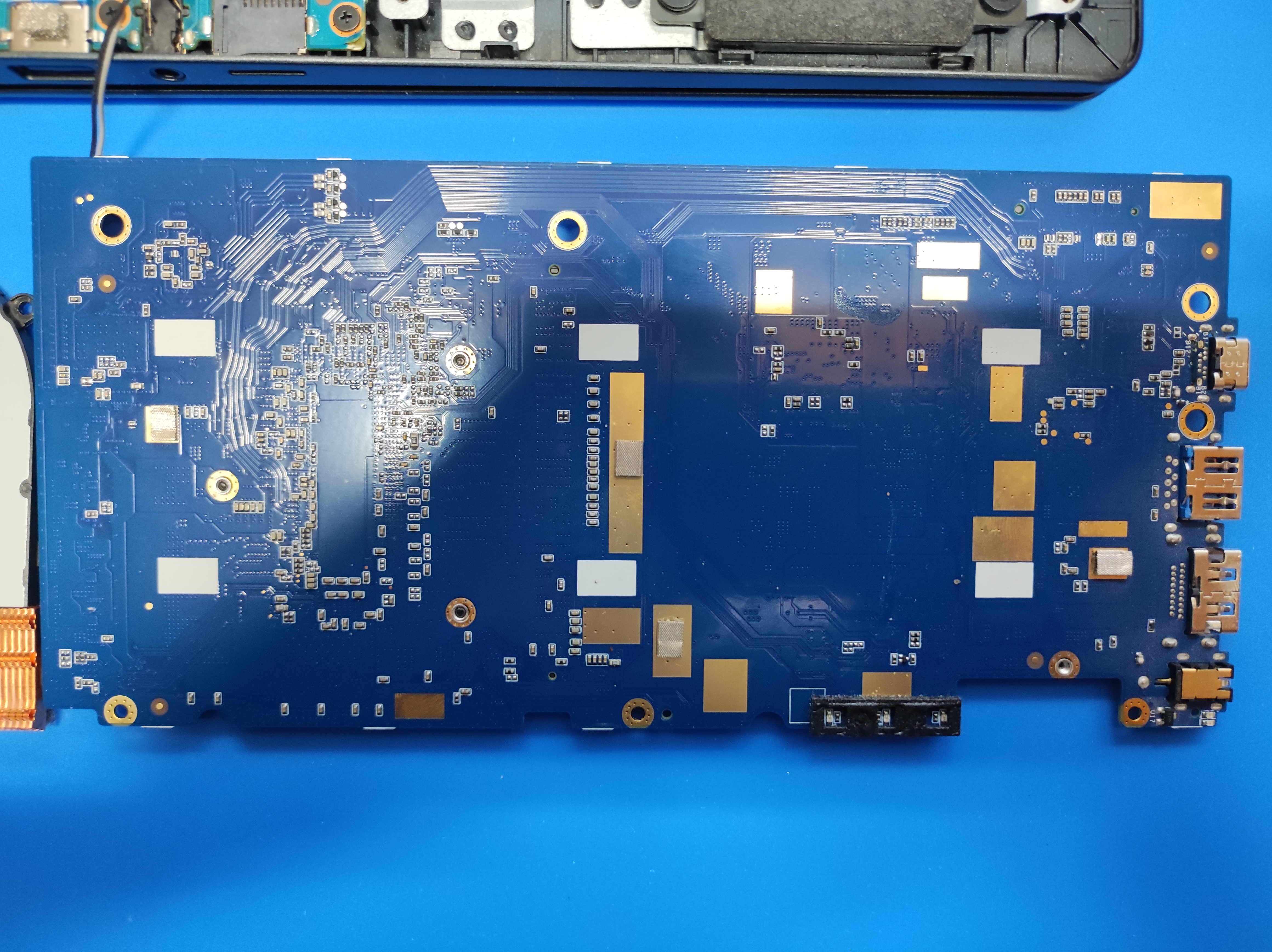

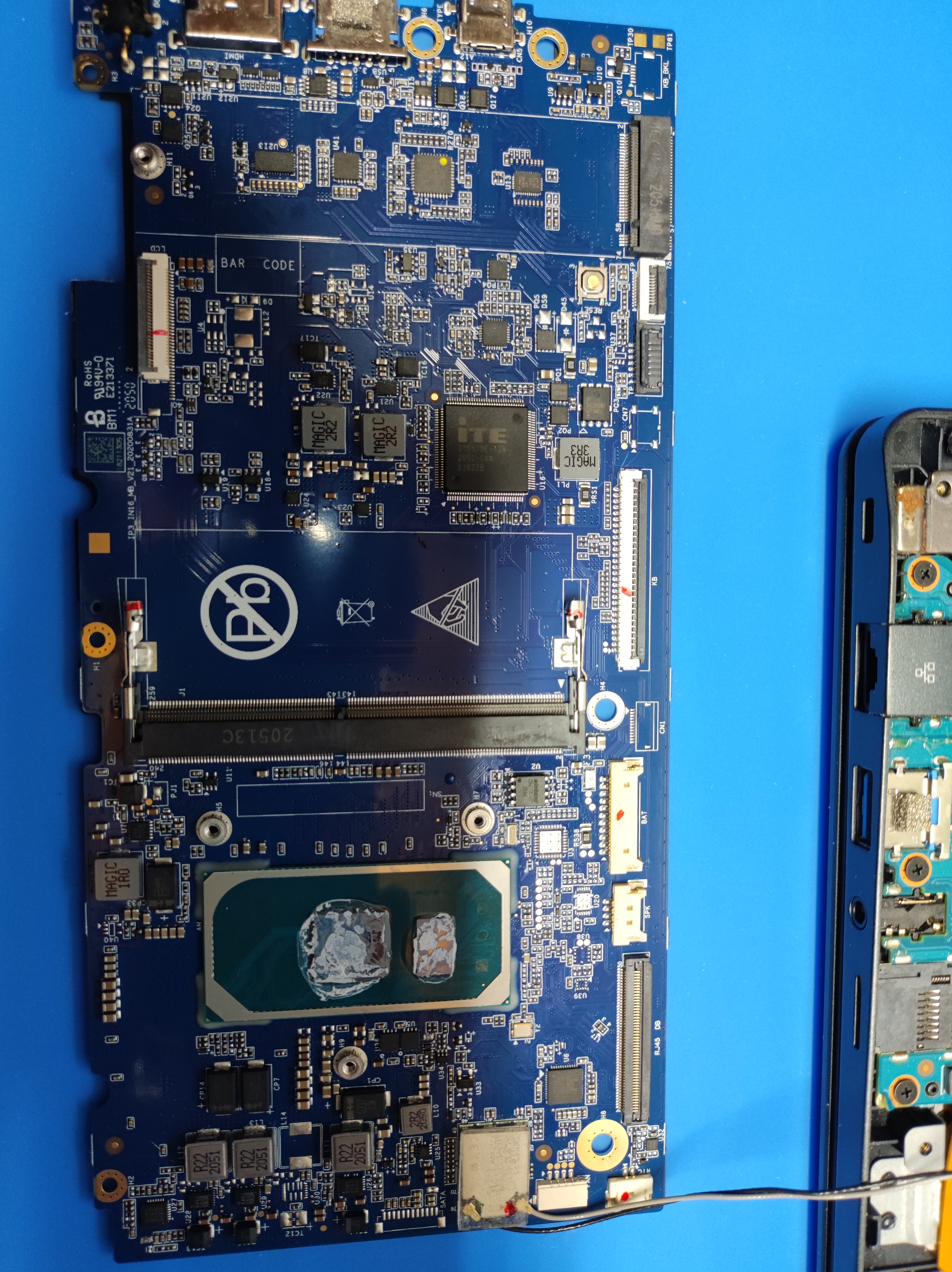

proszę bardzo, jak za słaba jakość to mogę próbować jeszcze po kawałku coś wydusić z tego mojego "szałomi"

Obrazek

Obrazek

Obrazek

#4 Re: Toshiba C50-H-104 ,MB : IP3_IN16_MB_V21_20200831A - nie startuje

przez matic • 1 października 2025, 21:27
HotIce napisał(a):L10 - 1.8v
L11 - 1.8v
Are these two measurements correct?

Post a clear picture with visible markings on the chip U7 (it's located near the coil L1).

#5 Re: Toshiba C50-H-104 ,MB : IP3_IN16_MB_V21_20200831A - nie startuje

przez HotIce • 4 października 2025, 16:32
matic napisał(a):Are these two measurements correct?


tak, to jest poprawny pomiar, L10 i L11 mają 1.8v.

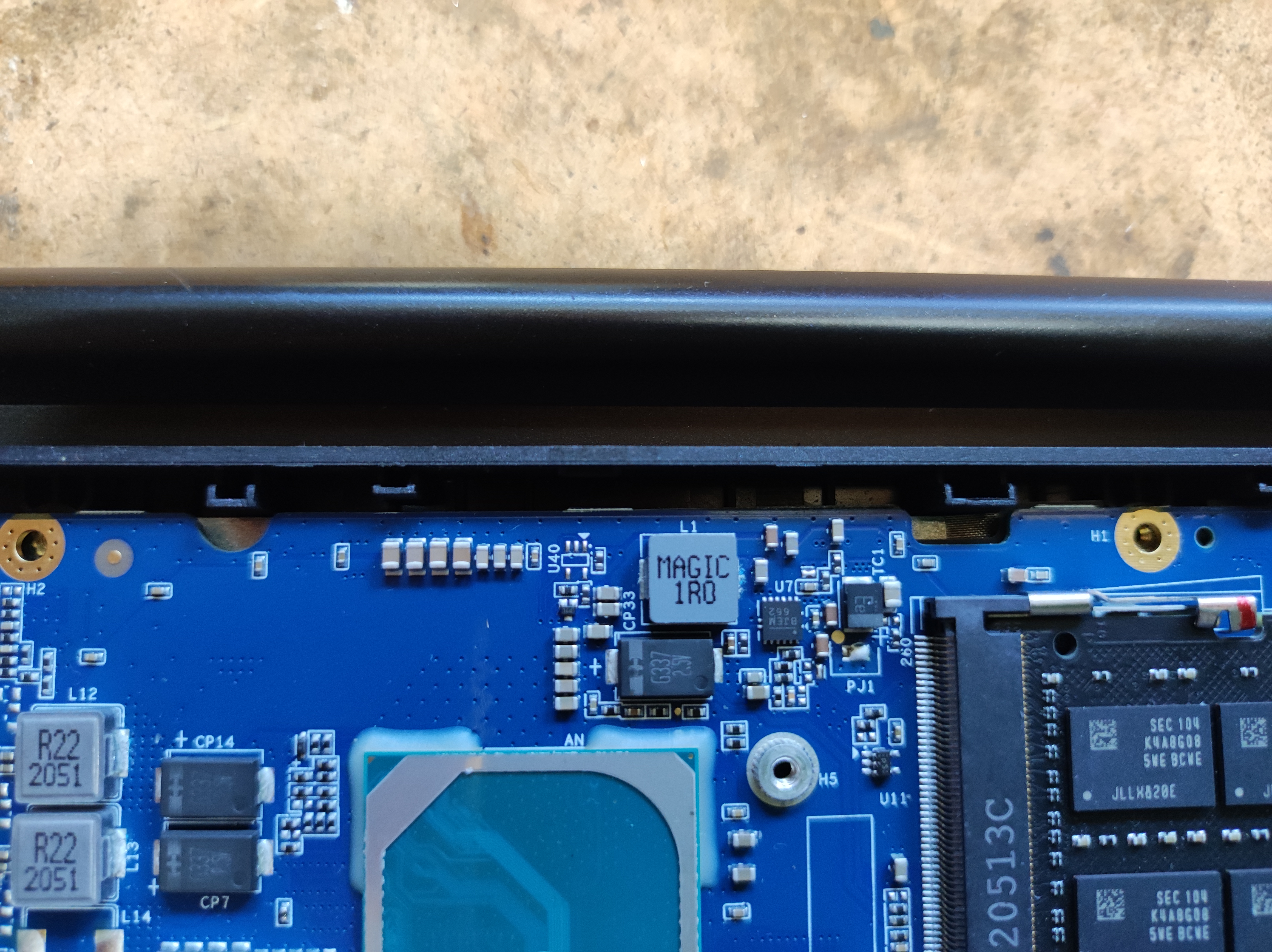

Poniżej chip U7 w przybliżeniu:

Obrazek
