Na PQ 10 mam takie napięcia:
pin 1 18,4 Volt
pin 2 0 Volt
pin 3 18,4 Volt
Na PQ 13 mam takie napięcia:
pin 1 0 Volt
pin 2 12,7 Volt
pin 3 0 Volt
Na PQ 14 mam takie napięcia:
pin 1 12,7 Volt
pin 2 0,8 Volt
pin 3 0 Volt
Na PQ 18 mam takie napięcia:
pin 1 18,1 Volt
pin 2 0,2 Volt
pin 3 0 Volt
Rezystancja na PQ8
pin 8 0,22 Ohm
pin 1 18,4 Volt
pin 2 0 Volt
pin 3 18,4 Volt
Na PQ 13 mam takie napięcia:
pin 1 0 Volt
pin 2 12,7 Volt
pin 3 0 Volt
Na PQ 14 mam takie napięcia:
pin 1 12,7 Volt
pin 2 0,8 Volt
pin 3 0 Volt
Na PQ 18 mam takie napięcia:
pin 1 18,1 Volt
pin 2 0,2 Volt
pin 3 0 Volt
Rezystancja na PQ8
pin 8 0,22 Ohm
If you are satisfied with my help, look here:
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
If you are satisfied with my help, look here:
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
Surikatka666 ha scritto:Jak zmierzę rezystancje na pj 19 względem masy to pokazuje mi zwarcieCzy ta zworka została rozłączona (rozlutowana) czy nadal jest połączona? Jeśli rozłączona, to ma DWA pady - na którym zmierzyłeś zwarcie? A jeśli jest połączona, to ją rozlutuj i zmierz jeszcze raz rezystancję do masy na OBU padach.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.

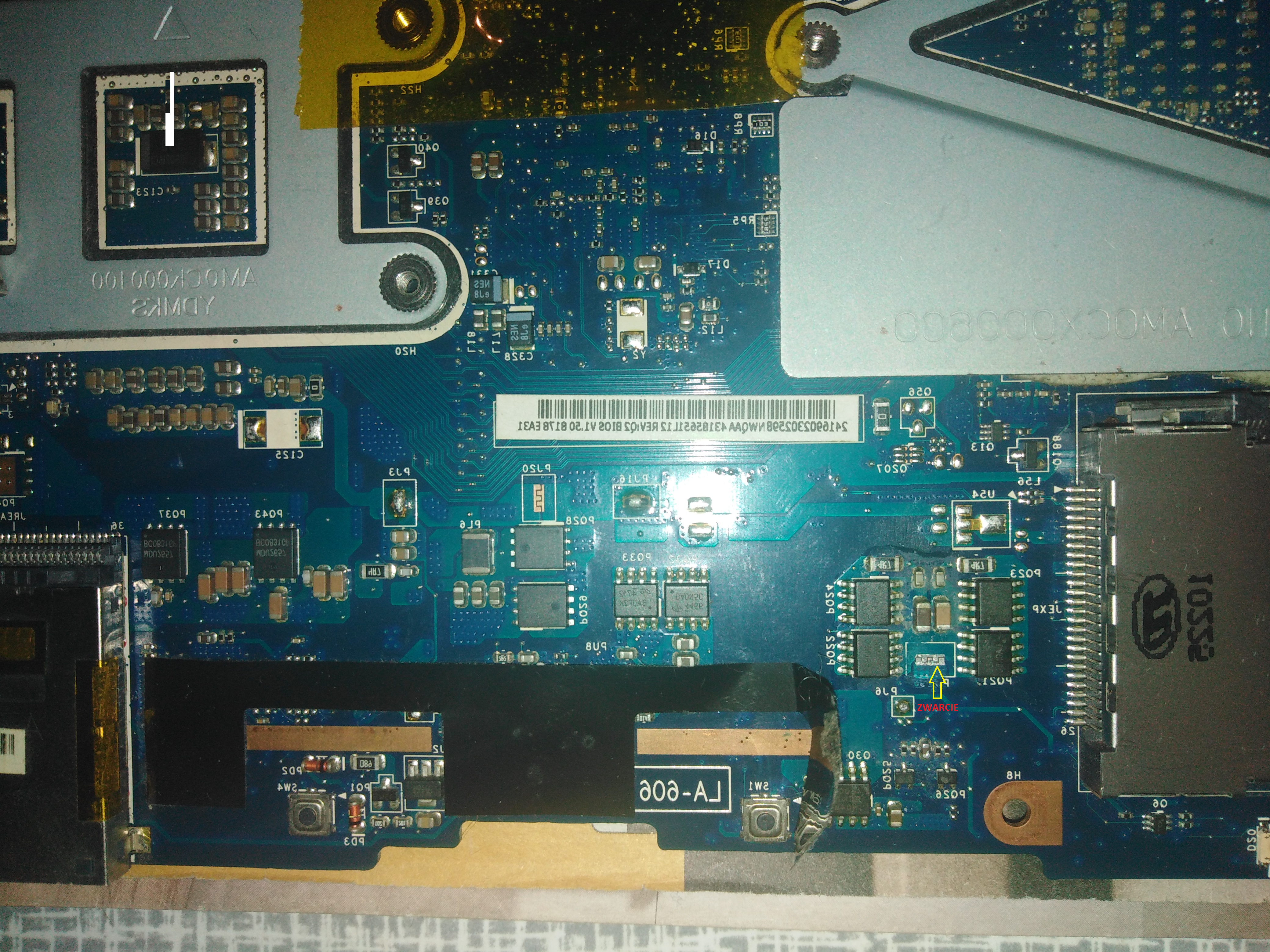

Tracisz bezsensownie czas, zarówno swój, jak i pozostałych użytkowników, którzy chcą Ci pomóc. Nie wiem, czy robisz to celowo, czy nieświadomie, ale bynajmniej nie prosiłem o zdjęcie rysunku zworki, tylko o zdjęcie z zaznaczonym padem, na którym masz zwarcie. Zdjęcie zworki a zdjęcie rysunku zworki to dwie całkiem różne rzeczy.
Odpocznij sobie od forum, poczytaj przydatną lekturę (np. tę, bo wydaje mi się, że całkiem zignorowałeś ten temat i moje wcześniejsze zalecenia: szkolenie-nr-1-podstawy-diagnostyki-plyt-glownych-laptopow-t986.html) i weź kilka głębokich wdechów - może wtedy zaczniemy się dogadywać. Na ten moment nakładam bana na dwa tygodnie.
Odpocznij sobie od forum, poczytaj przydatną lekturę (np. tę, bo wydaje mi się, że całkiem zignorowałeś ten temat i moje wcześniejsze zalecenia: szkolenie-nr-1-podstawy-diagnostyki-plyt-glownych-laptopow-t986.html) i weź kilka głębokich wdechów - może wtedy zaczniemy się dogadywać. Na ten moment nakładam bana na dwa tygodnie.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Czyli zwarcie masz w linii B+. Możesz zalutować tę zworkę z powrotem. Wylutuj cewki PL6, PL11, PL15 oraz PL17 i zmierz rezystancję do masy na drenie (piny 5-8) tranzystora PQ8. Jeśli rezystancja znacząco wzrośnie, to wlutuj z powrotem POJEDYNCZO podane cewki na swoje miejsca, za każdym razem mierząc rezystancję do masy na drenie PQ8, aż dojdziesz do punktu, gdzie po wlutowaniu jednej z cewek zmierzysz zwarcie.
Jeśli po wylutowaniu podanych cewek nadal jest zwarcie, to rozlutuj zworki PJ18, PJ21 oraz PJ22 i zmierz rezystancję do masy na drenie PQ8 - jeśli zwarcie ustąpi, to zalutuj POJEDYNCZO zworki, za każdym razem mierząc rezystancję do masy na drenie PQ8, aż dojdziesz do punktu, gdzie po zalutowaniu jednej ze zworek zmierzysz zwarcie.
Jeśli jednak po wylutowaniu cewek i rozlutowaniu zworek nadal masz zwarcie, to musisz wykonać próbę zwarciową, opisaną dokładnie w dziale SZKOLENIA: szkolenie-nr-1-podstawy-diagnostyki-plyt-glownych-laptopow-t986.html (lekcja 3).
Jeśli po wylutowaniu podanych cewek nadal jest zwarcie, to rozlutuj zworki PJ18, PJ21 oraz PJ22 i zmierz rezystancję do masy na drenie PQ8 - jeśli zwarcie ustąpi, to zalutuj POJEDYNCZO zworki, za każdym razem mierząc rezystancję do masy na drenie PQ8, aż dojdziesz do punktu, gdzie po zalutowaniu jednej ze zworek zmierzysz zwarcie.
Jeśli jednak po wylutowaniu cewek i rozlutowaniu zworek nadal masz zwarcie, to musisz wykonać próbę zwarciową, opisaną dokładnie w dziale SZKOLENIA: szkolenie-nr-1-podstawy-diagnostyki-plyt-glownych-laptopow-t986.html (lekcja 3).
