#1 Toshiba A200 płyta Compal LA-3661P - niedziałający touchpad, zagadkowy problem
от jelonek76 • 5 Июнь 2012, 00:04
Laptop Toshiba Satellite A200-1CR
Płyta główna Compal LA-3661P
Laptop trafił na serwis z objawem: brak działania touchpada oraz prawego i lewego przycisku (myszy/touchpada) .
Większość tego typu usterek udaje się namierzyć w krótkim czasie.
W tym wypadku jednak tak nie jest i stąd mój post.
A więc po koleji:
- na wstępie wyeliminowane zostały ewentualne przyczyny systemowe/programowe.
Na żadnym z testowanych systemów touchpad nie działa
- zmierzono tasiemkę łączącą touchpad z płytą główną - sprawna w 100%
- napięcie zasilania +5VS na elektronice touchpada obecne.
- przebieg na oscylatorze w touchpadzie prawidłowy

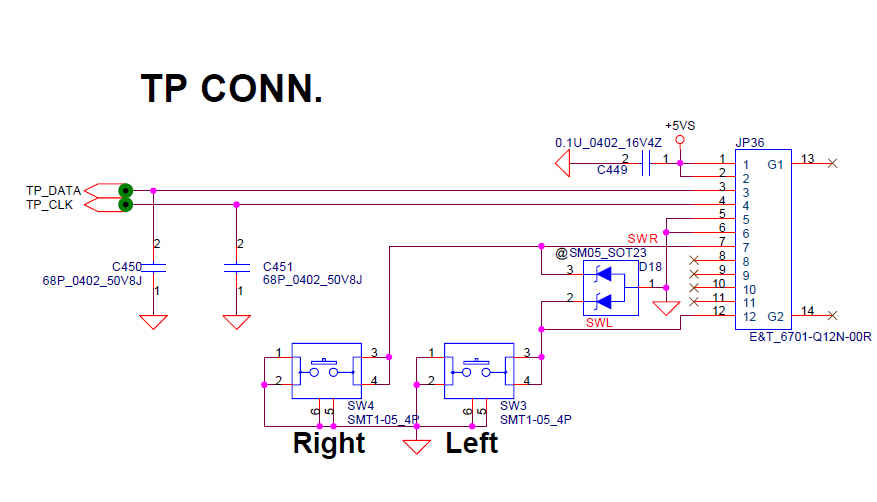

- zmierzona została ciągłość lini TP_CLK i TP_DATA od touchpada do KBC
- Linie TP_CLK i TP_DATA prawidłowo podciągnięte do stanu wysokiego (+5VS) przez rezystory 4,7kohm.
Po wyżej wymienionych czynnościach z braku pomysłu wymieniłem KBC.
Brak zmian w zachowaniu.
Główne podejrzenia skierowałem na sam touchpad.
W międzyczasie pojawił się na serwisie identyczny laptop.
Podstawiłem z niego kompletny moduł touchpada wraz z tasiemką i tu moje zdziwienie - również nie działa.
Idąc za ciosem ten niby niesprawny podstawiony do innej płyty działa prawidłowo.
W związku z faktem iż pomysły w tym momencie się skończyły po raz drugi zrobiłem:
- jeszcze jedną wymianę KBC
- przeprogramowanie biosu ( zgrany z płyty na której obydwa touchpady działają )
Jaki efekt ??? Brak zmian w zachowaniu

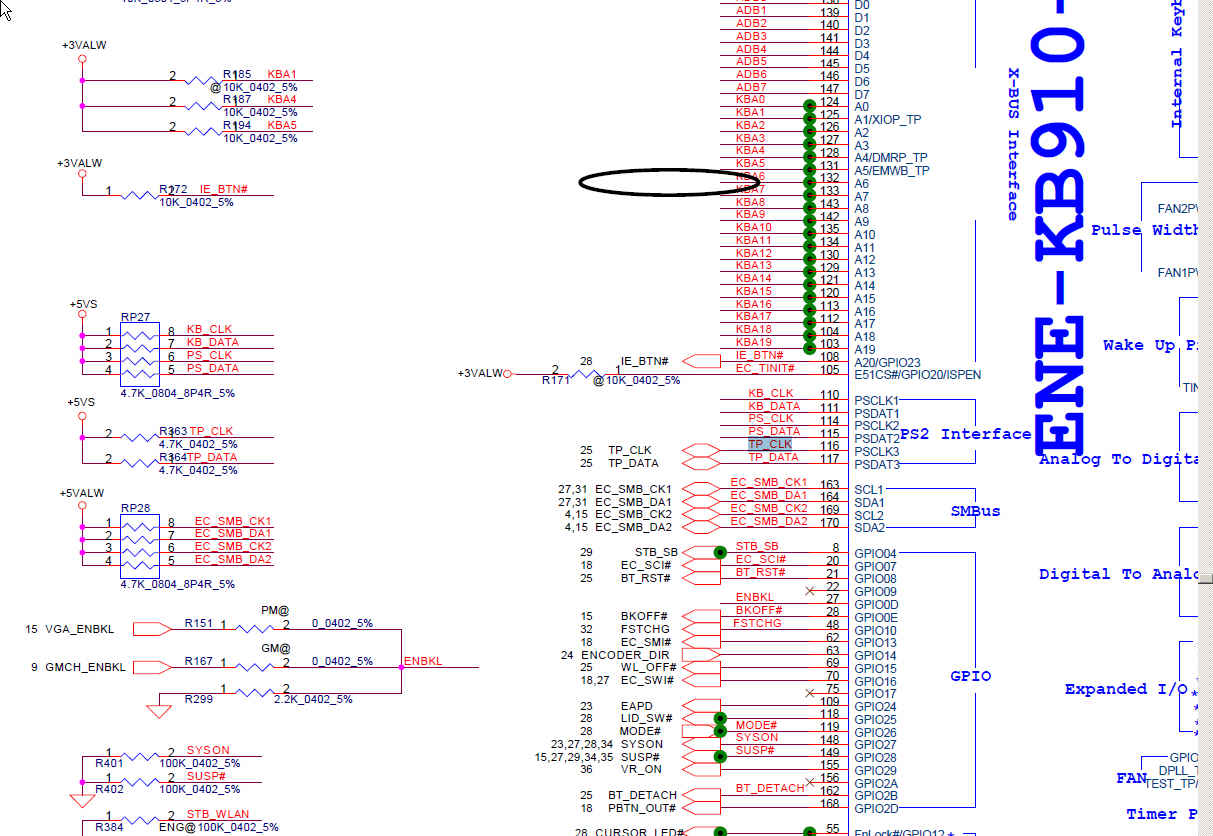

Mając dwie identyczne płyty i dwa touchpady porównałem przebiegi na TP_CLK oraz TP_DATA.
a więc wygląda to tak:
1) Płyta sprawna + touchpad ( obojętnie który)
- po włączeniu płyty na TP_CLK i TP_DATA pojawia się stan wysoki
- w trakcie uruchamiania systemu TP_CLK zmienia kilkukrotnie stan
- po uruchomieniu systemu na obydóch liniach stan wysoki
2) płyta na której touchpad nie działa + touchpad ( obojętnie który)
- po włączeniu płyty na TP_CLK i TP_DATA pojawia się stan wysoki
- w trakcie uruchamiania systemu TP_CLK zmienia kilkukrotnie stan
- po uruchomieniu systemu TP_DATA w stanie wysokim a TP_CLK w stanie niskim
Zaznaczam, iż obydwa pomiary dokonane zostały kilkakrotnie na tym samy systemie ( tym samym dysku )
Czy ktoś ma pomysł jak to ugryźć??
Ja już nie mam
