Witam.
Kupiłem laptopa Acer Aspire 7715z, w którym brak jest podświetlania matrycy. Pod światło wszystko jest widoczne, sama matryca działa prawidłowo, jednak z jakiegoś powodu podświetlanie nie mrugnie nawet na chwilę. Matryca posiada podświetlanie LED. Na początek chciałbym wyeliminować czujnik zamknięcia pokrywy, bo być może jego uszkodzenie powoduje wyłączanie. Dlaczego? Laptop nie reaguje na zamknięcie pokrywy w żaden sposób, tzn. nie przechodzi w stan uśpienia, lub co tam się ustawi w opcjach.

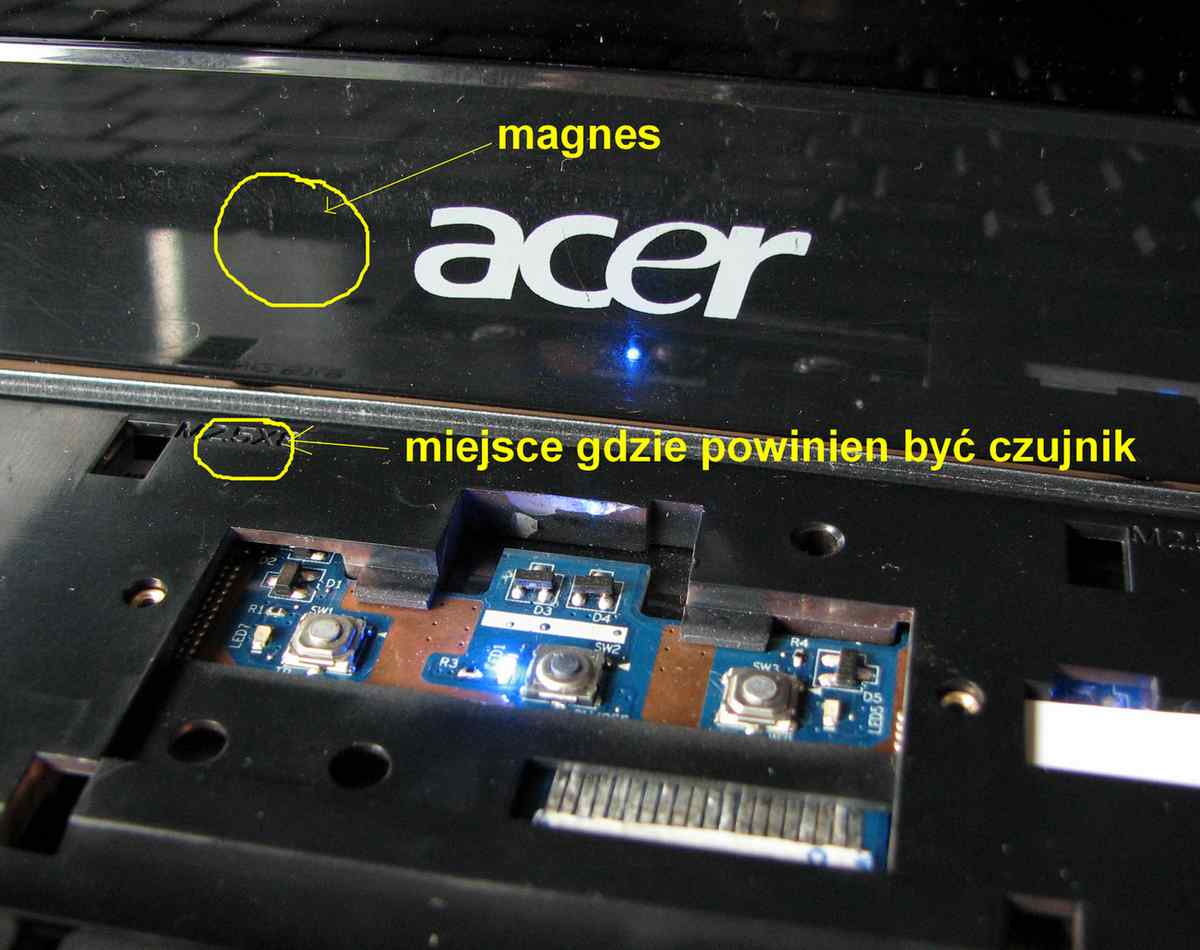

Ramka matrycy ma u dołu (pośrodku, tam gdzie napis ACER) mały magnes. Gdy zamknie się pokrywę, magnes ten znajduje się dokładnie nad płytką z przyciskami Power/Wifi/Touchpad.

Po przeanalizowaniu tej płytki dochodzę do wniosku, że nie ma tam żadnego czujnika pola magnetycznego (choć wygląda na to, że jest na niego miejsce - lecz element(y) nie są przylutowane). Sprawdzałem w serwisówce i nie ma tam zdjęcia tej płytki, tak więc nie mam jak jej porównać (choć na rysunkach płytka ta zawiera elementy czujnika). Poszukałem też na Internecie zdjęć tej płytki (sklepy z częściami) i wygląda na to, że na nich jest w tym miejscu coś przylutowane. Poniżej zdjęcia.

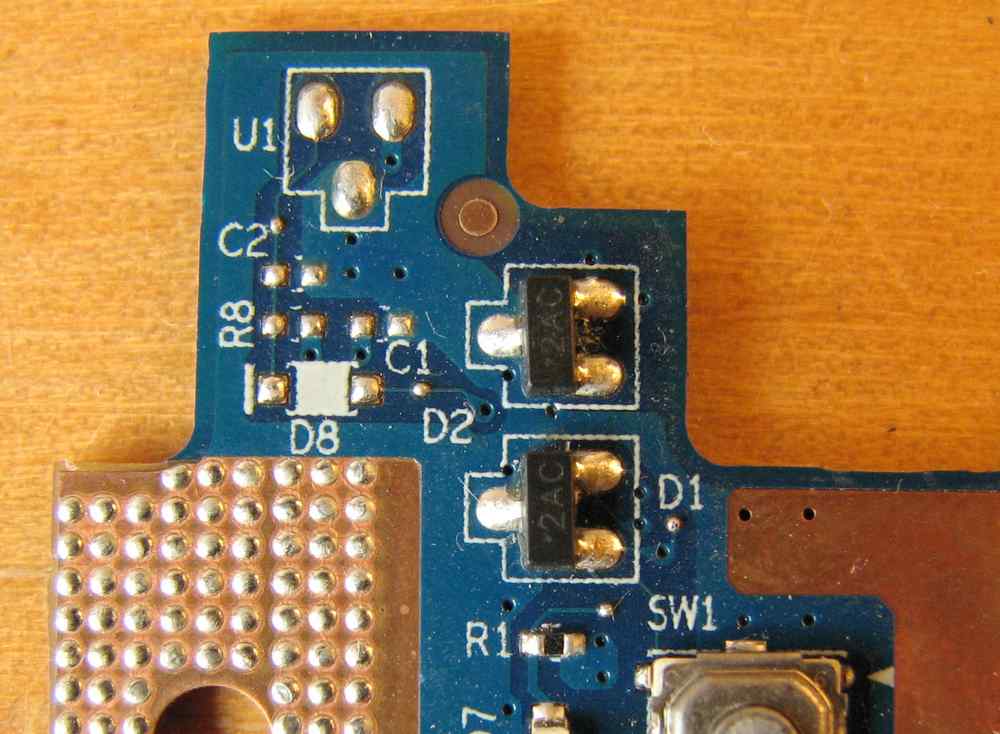

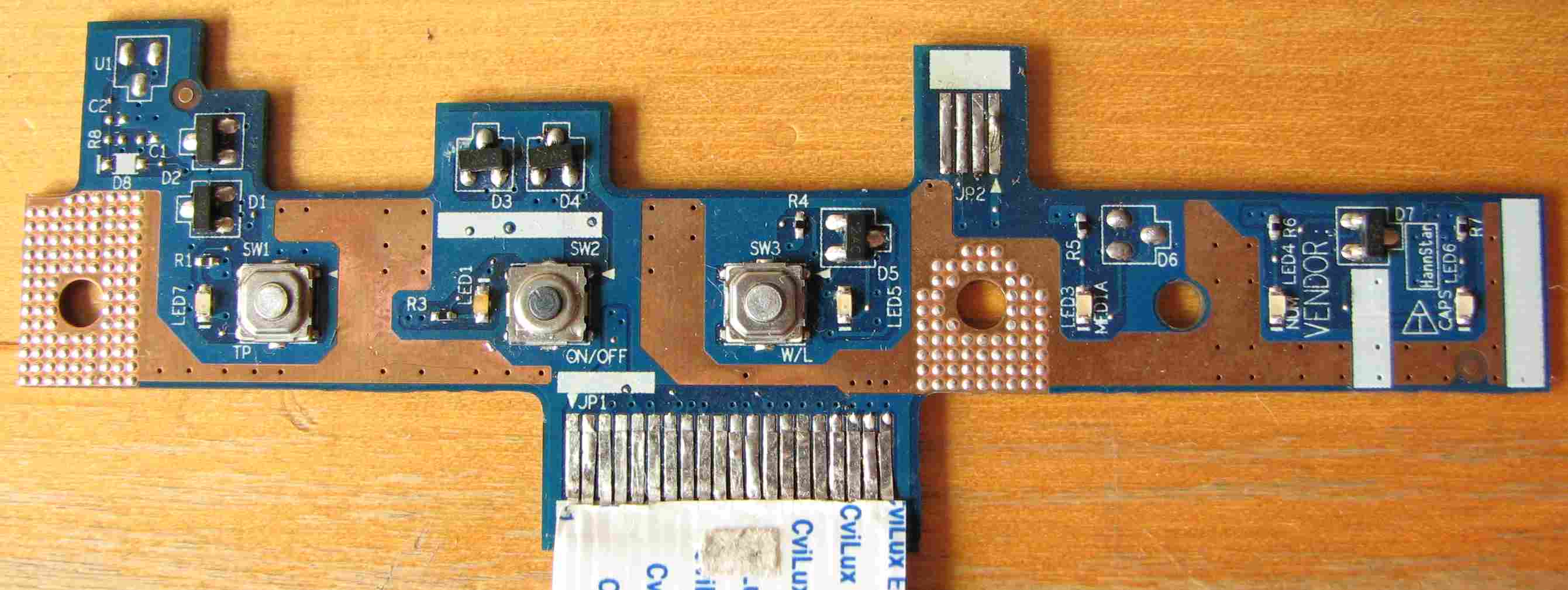

Moja płytka:

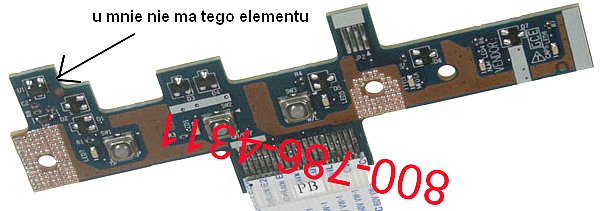

Zdjęcie płytki dostępnej w sklepach z częściami

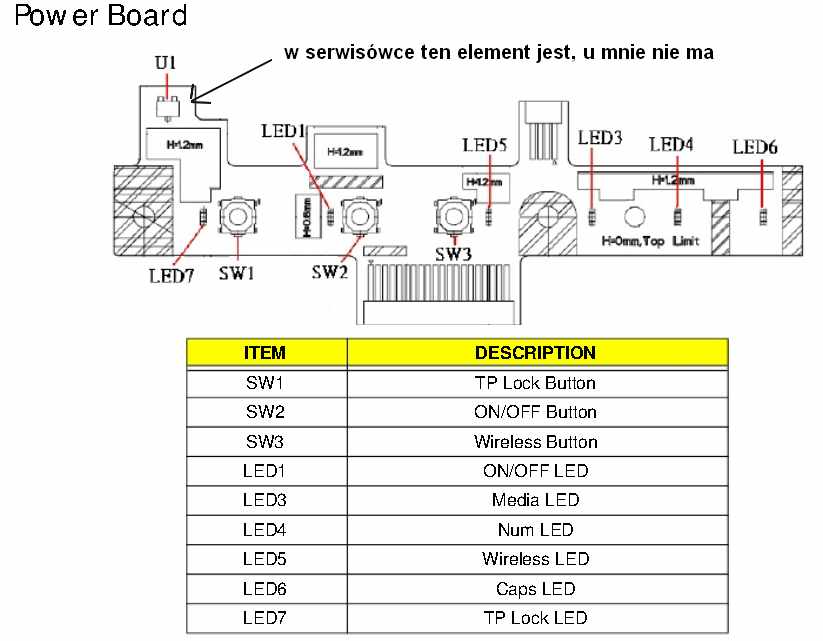

Rysunek płytki z instrukcji serwisowej

Skoro u mnie na płytce nie ma tych elementów, to być może w mojej serii zastosowano inne rozwiązanie. Być może w jakiś inny sposób laptop rozpoznaje, kiedy pokrywa jest zamknięta. Ma ktoś może jakieś pomysły? Co ciekawe w serwisówce jest wzmianka o "Lid board", na której znajduje się "Lid Switch" (oznaczony "U1", czyli tak samo jak brakujący element na mojej płytce "Power board").

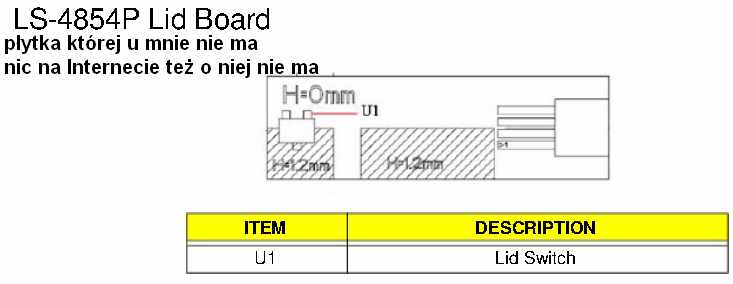

Oto rysunek z serwisówki:

Ja jednak nie mogę znaleźć tej płytki w moim laptopie, ani też nigdzie na Internecie nie ma o niej wzmianki (wpisując numer części). Dodam tylko, że na mojej płytce, tam gdzie brakuje opisanych wyżej elementów, nie ma śladów lutowania itp., wygląda to jak "fabryczny" brak.

Będę wdzięczny za jakiekolwiek sugestie.
