#1 Szukanie zamiennika


przez onyxzord 21 lutego 2021, 02:36
Witam

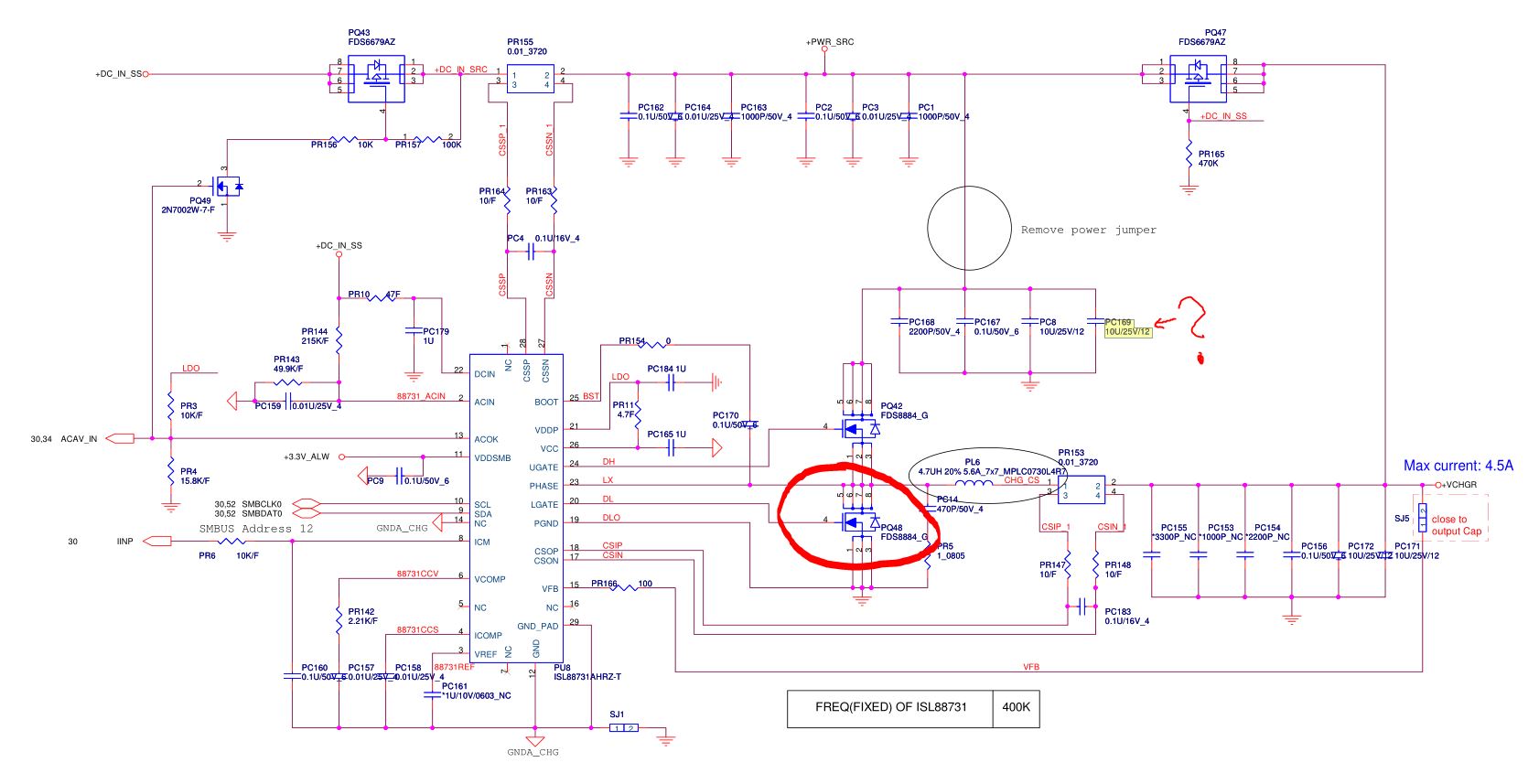

Szukam zamiennika dla MOSFETu FDS8884 pochodzącego z płyty głównej laptopa Dell XPS l702x (DAGM7MB1AE0 Rev. E). Które z parametrów są kluczowe przy szukaniu zamiennika a które mogą się różnić?

PS Jak ważny jest kondensator PC169 w tym układzie i co oznacza liczba 12 na końcu
Obrazek

Re: Szukanie zamiennika


przez Google Adsense [BOT] 21 lutego 2021, 02:36

#2 Re: Szukanie zamiennika


przez Vogelek23 21 lutego 2021, 06:53
onyxzord napisał(a):Które z parametrów są kluczowe przy szukaniu zamiennika a które mogą się różnić?
Akurat ten tranzystor jest dostępny w polskich magazynach, np. Farnell i RS-Online, więc bez sensu szukać zamiennika w tym konkretnym przypadku. W kwestii samego szukania zamienników, przeczytaj to: pytanie-o-element-ntgs4141-nt1g-w-dell-6320-t51922.html#p198619. Jeśli element pracuje w obwodzie przetwornicy impulsowej, praktycznie wszystkie parametry powinny być bardzo zbliżone do oryginału (należy uważać na pojemność bramki, rezystancję D-S w stanie włączenia itd). Natomiast w przypadku działania elementu w charakterze zwykłego włącznika, sporo parametrów nie ma większego znaczenia i wtedy patrzymy głównie na maksymalne napięcie pracy, minimalne napięcie przebicia bramki oraz dopuszczalny prąd drenu.

onyxzord napisał(a):PS Jak ważny jest kondensator PC169 w tym układzie i co oznacza liczba 12 na końcu
Ten kondensator jest filtrem przeciwzakłóceniowym. Jego pojemność jest dobrana tak, aby wespół z pozostałymi kondensatorami filtrować daną linię zasilania z zakłóceń elektromagnetycznych (EMI). Nie jest to element krytyczny - bez niego płyta będzie działała, choć jego brak może wpływać na inne urządzenia w pobliżu (płyta może generować nieco większe zakłócenia EMI). Sufiks _12 na tym konkretnym schemacie oznacza obudowę: 1206. Występują tu też kondensatory z sufiksem _4 (obudowa 0402), _6 (obudowa 0603) i _8 (obudowa 0805). Sufiks _NC natomiast oznacza, że element nie jest w ogóle montowany.
