#1 SVOD4 uszkodzony tranzystor


przez jacekpom 22 maja 2022, 18:30
Dzień dobry, od jakiegoś czasu mam problem z svod4 przy próbie czytania kości bios wyświetla się informacja "IC not responding" podczas czytania kości sprawdziłem napięcie na nóżkach 4 i 8 któe wyniosło 2,3v wyczytałem że w takim wypadku jest uszkodzony tranzystor zasilania

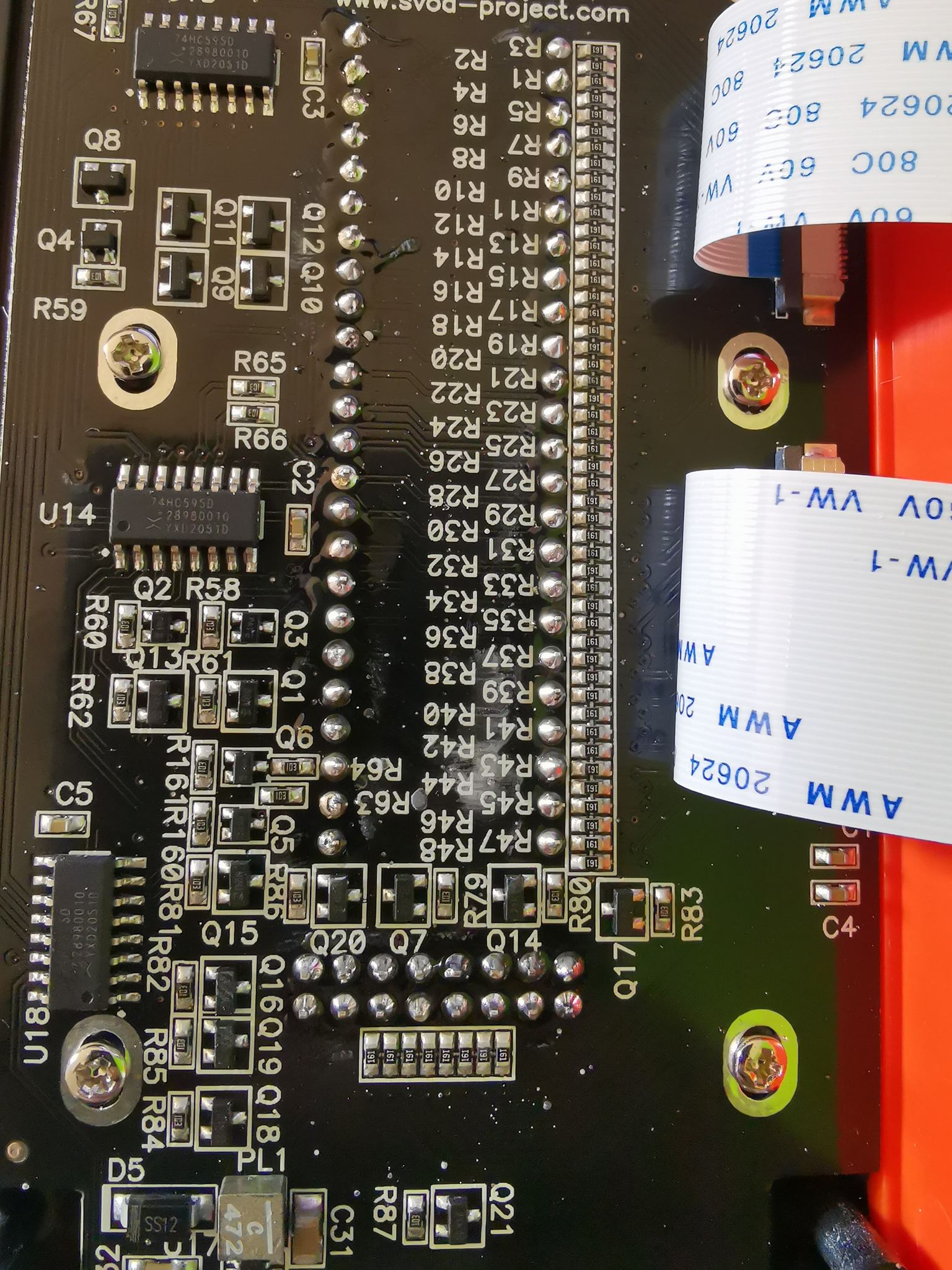

Obrazek

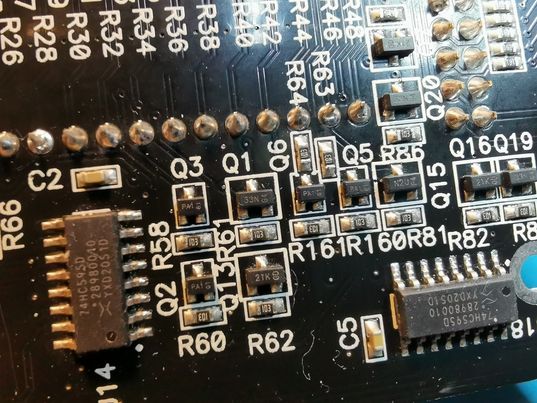

Obrazek
prawdopodobnie q1 i q13
oznaczenia na tranzystorach to 33N i 21K obudowa prawdopodobnie sot-23 niestety nie mogę nigdzie znaleźć takich do kupienia czy może ktoś wskazać gdzie znajdę zamiennik lub identyczny

Re: SVOD4 uszkodzony tranzystor


przez Google Adsense [BOT] 22 maja 2022, 18:30

#2 Re: SVOD4 uszkodzony tranzystor  [ROZWIĄZANY]


przez matic 22 maja 2022, 19:45
Hello!

33N= Diodes DMN3300U
21K= Diodes DMG2301LK
Datasheets at the attachment.

As for replacements: ***click***



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: SVOD4 uszkodzony tranzystor


przez jacekpom 22 maja 2022, 20:52
Z kąt wiesz że to będzie DMN3300U po wpisaniu w google 33N SOT-23 wyskakuje XC6203E512MR



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: SVOD4 uszkodzony tranzystor


przez Vogelek23 23 maja 2022, 01:27
jacekpom napisał(a):Z kąt wiesz że to będzie DMN3300U po wpisaniu w google 33N SOT-23 wyskakuje XC6203E512MR
Twój wynik wyszukiwania to stabilizator, więc byłby oznaczony na płycie jako Uxx a nie Qxx. A jeśli już pytasz o coś, to nie zamykaj wątku przyciskiem "Pomógł" (ani żadnym innym) chwilę po zadaniu pytania, bo nie dajesz nikomu szans na odpowiedź na Twoje pytanie.
