#1 Sterownik skrzyni tc1 valtra - pomoc w identyfikacji elementu

da adam4333 • 18 febbraio 2021, 03:39
Witam.

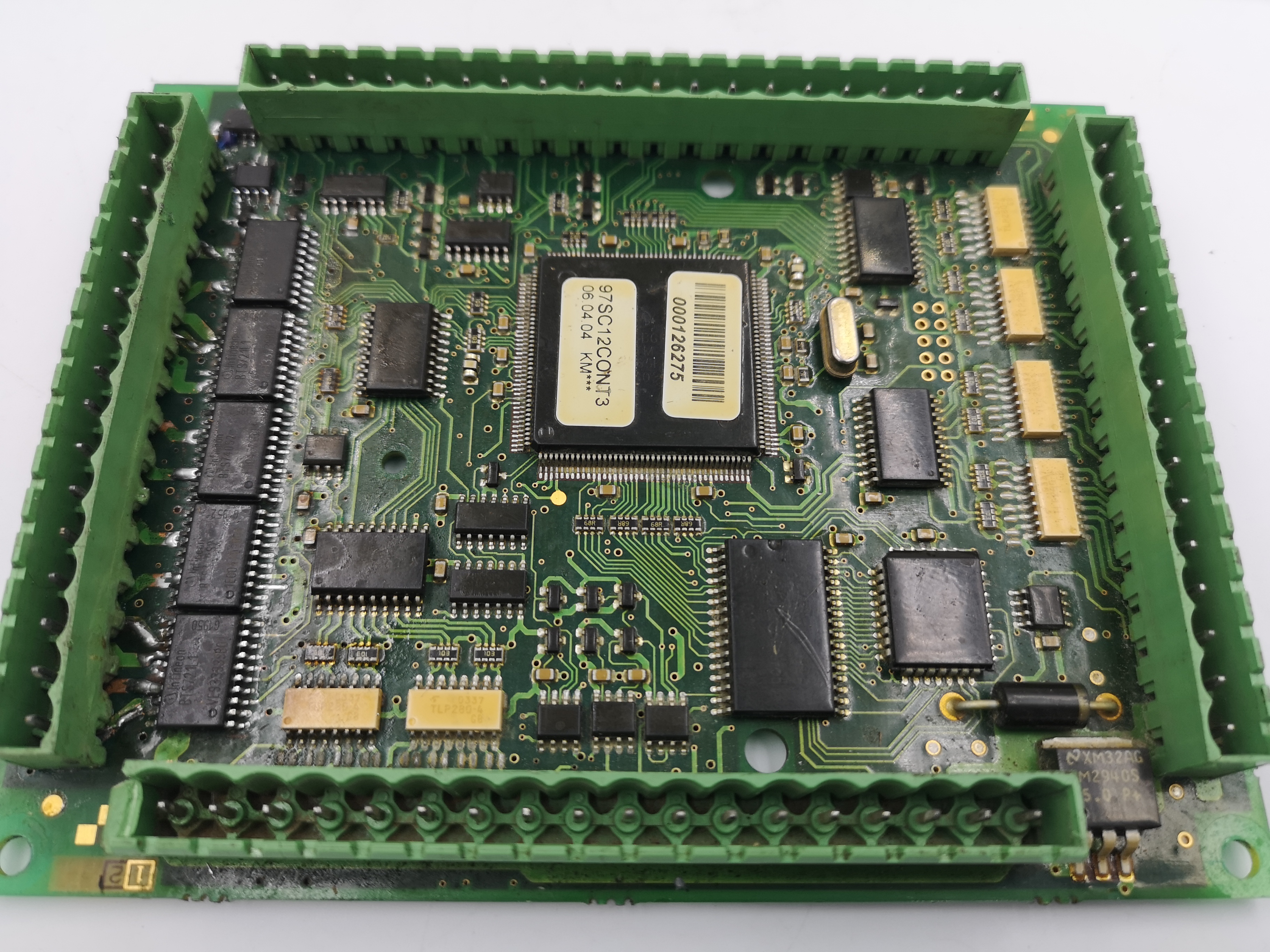

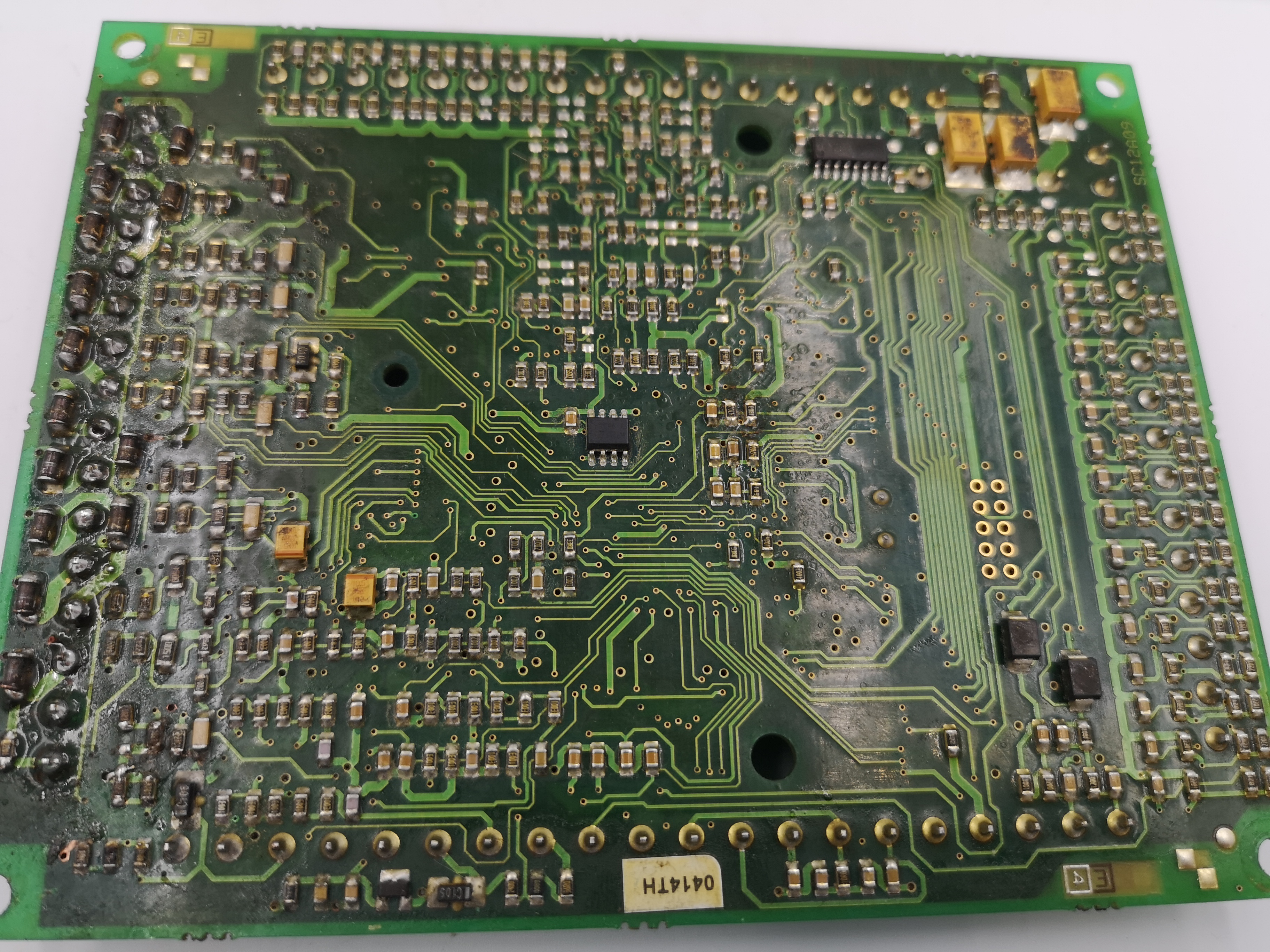

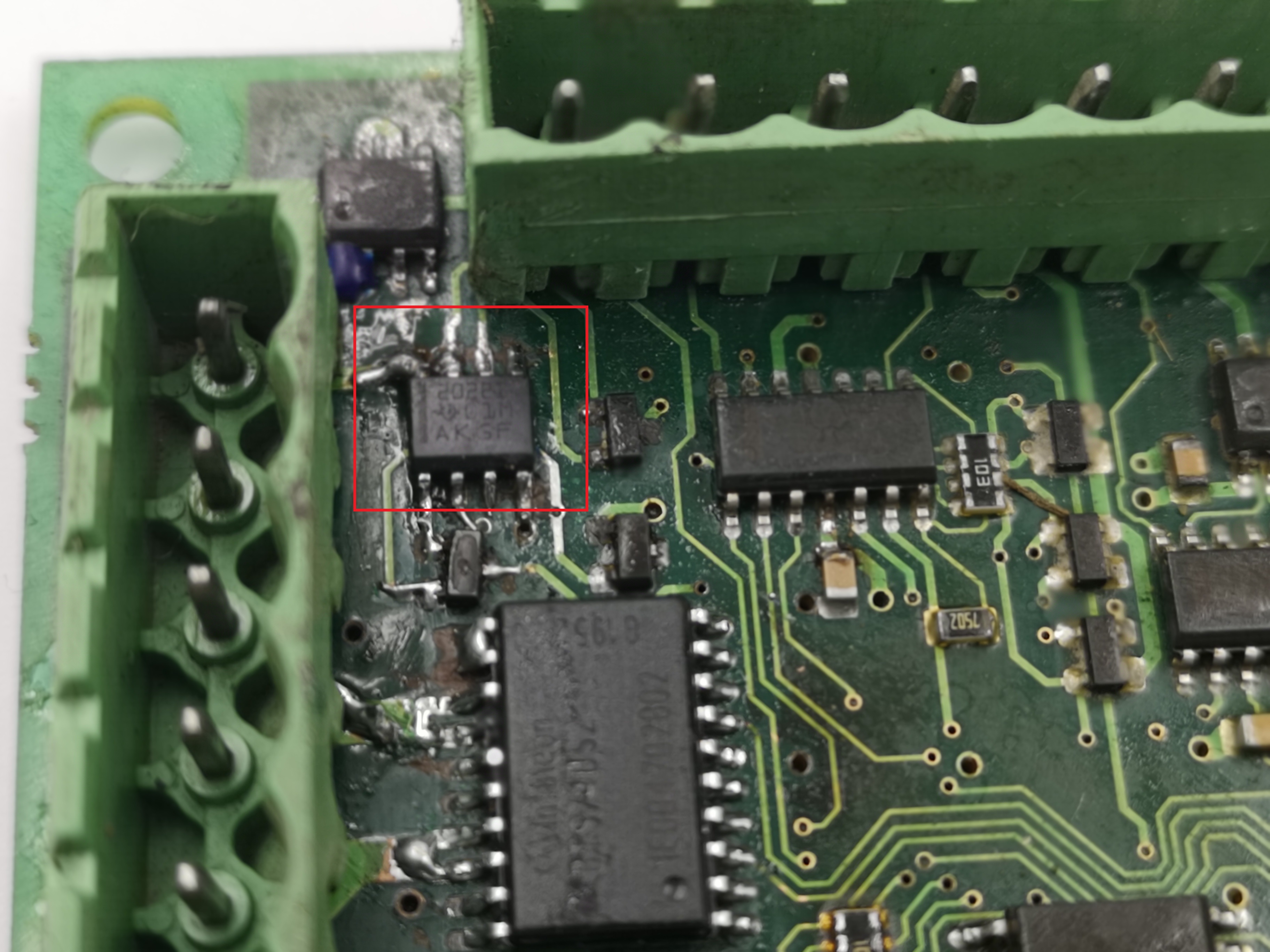

Bardzo proszę o pomoc w identyfikacji układu zaznaczonego na pierwszym zdjęciu występuje on w sterowniku skrzyni biegów ciągnika valtra. załączam również zdjęcia sterownika z dwóch stron. Oznaczenie sterownika 33373030.

Immagine

Immagine
Immagine

Re: Sterownik skrzyni tc1 valtra - pomoc w identyfikacji elementu

da Google Adsense [BOT] • 18 febbraio 2021, 03:39

#2 Re: Sterownik skrzyni tc1 valtra - pomoc w identyfikacji elementu  [RISOLTO] 

da Vogelek23 • 18 febbraio 2021, 06:29

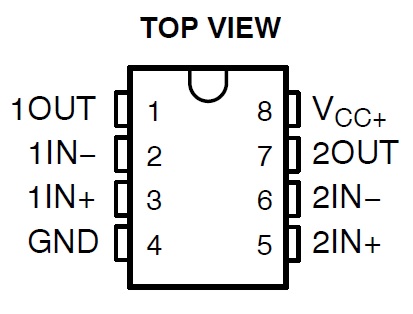

Szkoda, że zdjęcie niewyraźne i nie ma możliwości odczytania oznaczeń :( Ale jeśli tam jest w pierwszej linii "2022I", to jest to układ TLE2022IDR - podwójny wzmacniacz operacyjny:
Immagine

#3 Re: Sterownik skrzyni tc1 valtra - pomoc w identyfikacji elementu

da adam4333 • 23 febbraio 2021, 00:27

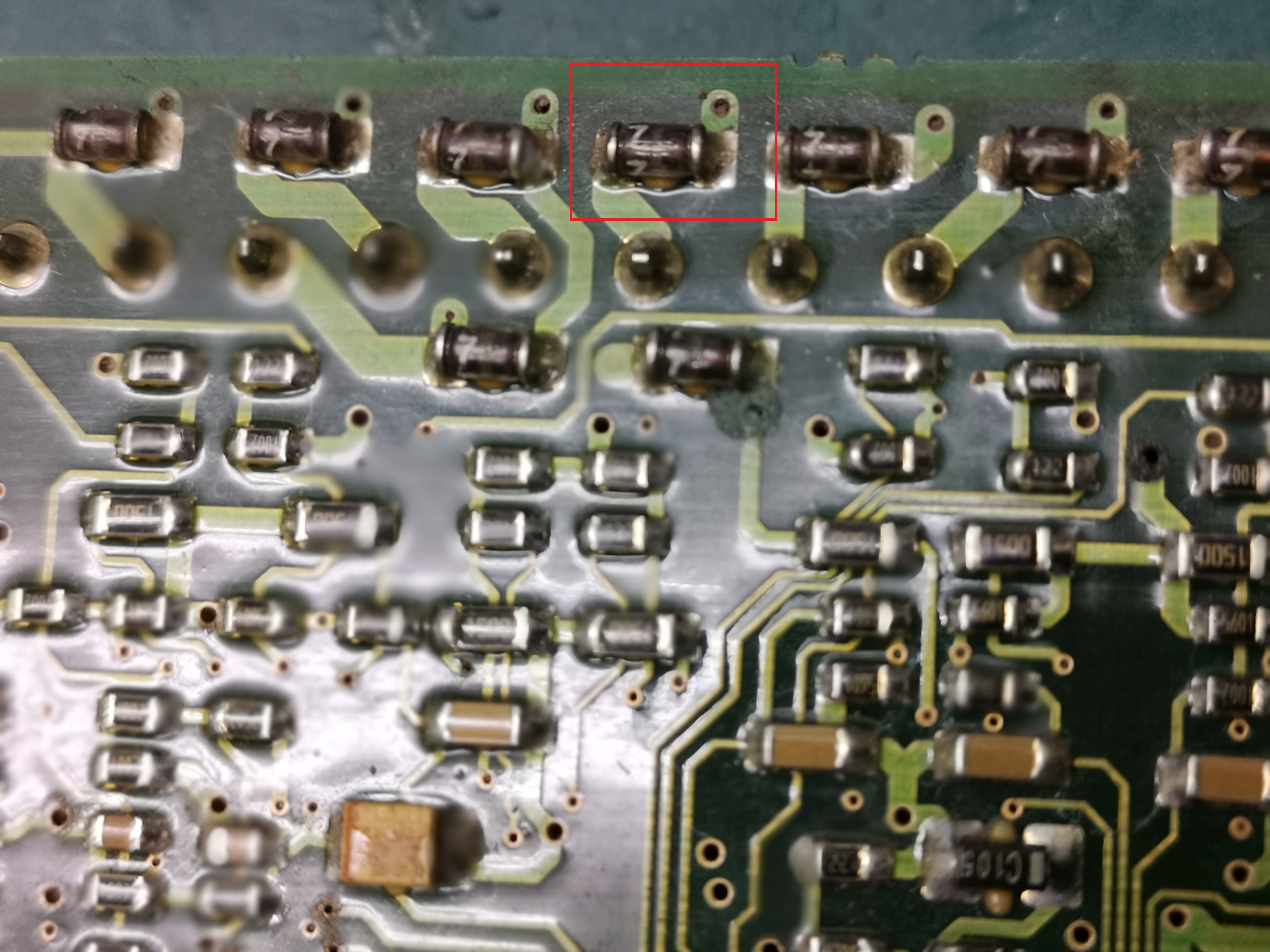

Bardzo dziękuje za pomoc, możesz mi jeszcze podpowiedzieć co za dioda zaznaczona na zdjęciu. Z pomiarów wynika ze jest uszkodzona.
Immagine

#4 Re: Sterownik skrzyni tc1 valtra - pomoc w identyfikacji elementu

da Vogelek23 • 23 febbraio 2021, 01:18

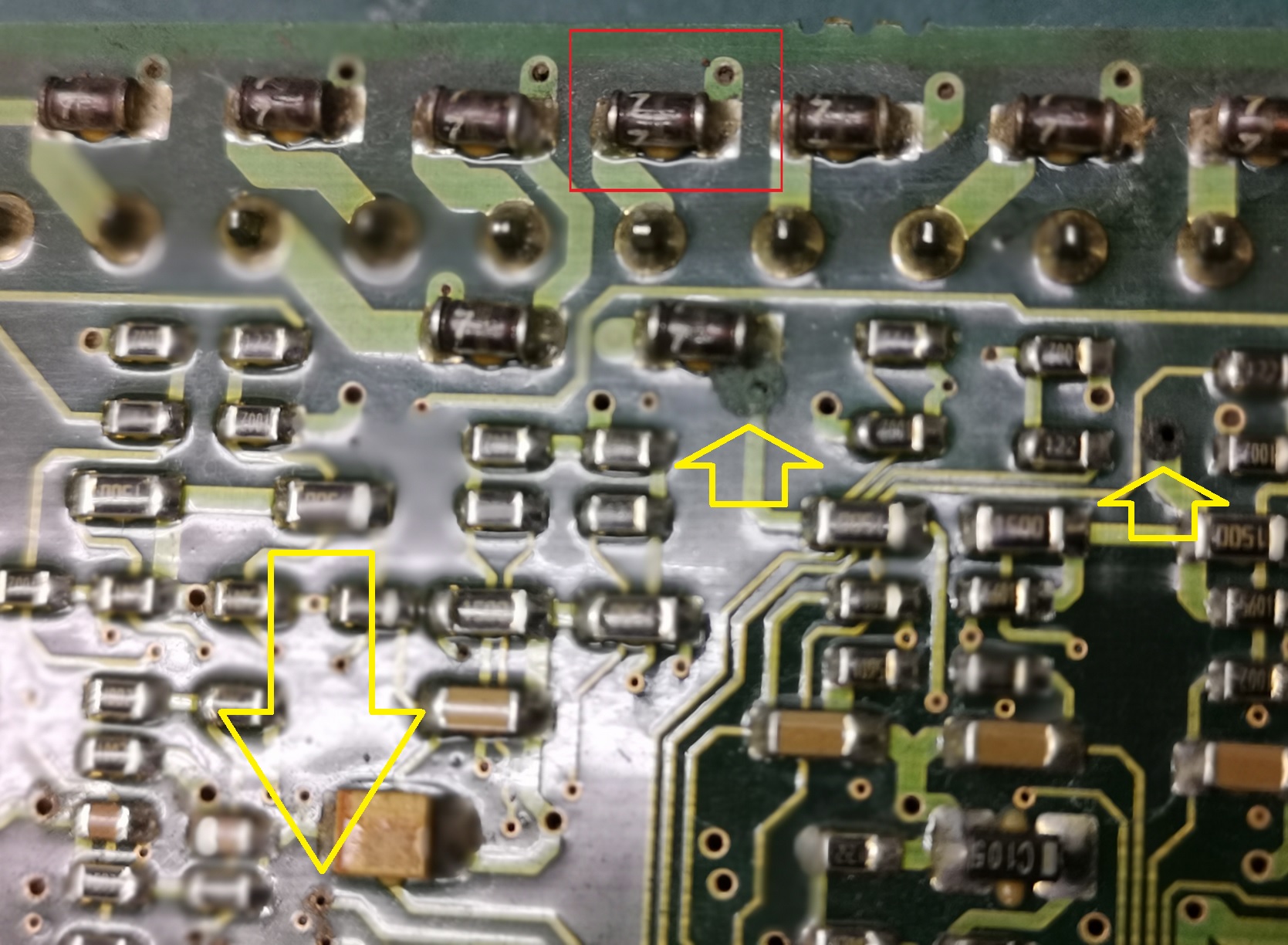

Nie mam pojęcia, choć wygląda albo na diodę Zenera albo transil TVS, jeśli anodą jest podłączona do masy - musisz ją wylutować i podać wszystkie oznaczenia dookoła (albo zrobić zdjęcia z 4 stron po obwodzie). Ponadto, widzę podejrzane (skorodowane/przypalone) przelotki, które oznaczyłem strzałkami:
Immagine

#5 Re: Sterownik skrzyni tc1 valtra - pomoc w identyfikacji elementu

da adam4333 • 12 aprile 2021, 19:48
Dziękuję bardzo za pomoc. Identyfikacja jak najbardziej prawidłowa.
