#1 Sterownik BGA KMKM2 brak odczytu temepratury.


przez malpa 18 października 2019, 13:08
Witam.Wykonałem sterownik z tego wątku abandoned-sterownik-stacji-bga-t5379.html
Mam problem e sterownikiem kolegi kmkm2.Po zaprogramowaniu dowolnym firmware wszystko działa poprawnie ,takie rzeczy jak wyświetlacz ,przyciski,wszystkie wyjścia na lampkę wentylator działają ,przekażniki SSR, komunikacja z komputerem ,można wgrywać profile itd jednak sterownik nie odczytuje w ogóle temperatury,cały czas wyświetlacz pokazuje G-2 D-2 P-1 albo -2 w zależności od wgranego firmware. Podmieniana była już atmega bez rezultatu,zastosowane przetworniki ADC to MAX6675 ,zasilanie układów maxim jest prawidłowe , wynosi 5,01V,brak zwarć,prześledziłem wszystkie ścieżki od Atmegi do maxów są ok,dodam że a jedną sztukę płaciłem około 12zł ,możliwe że trafiły się mi podróbki?Dodam że były podłączane różne termopary ,te od grzałek i te od pomiaru temperatury płyty ,bez zmian.płytka była wykonana na zamówienie w firmie merkar ,wiem że sterownik był robiony przez większość ładnych parę lat temu ale może spotkał się ktoś z podobnym problemem ,dorzucam zdjęciejak to wygląda.jest to wersja sterownika jedno płytkowa .

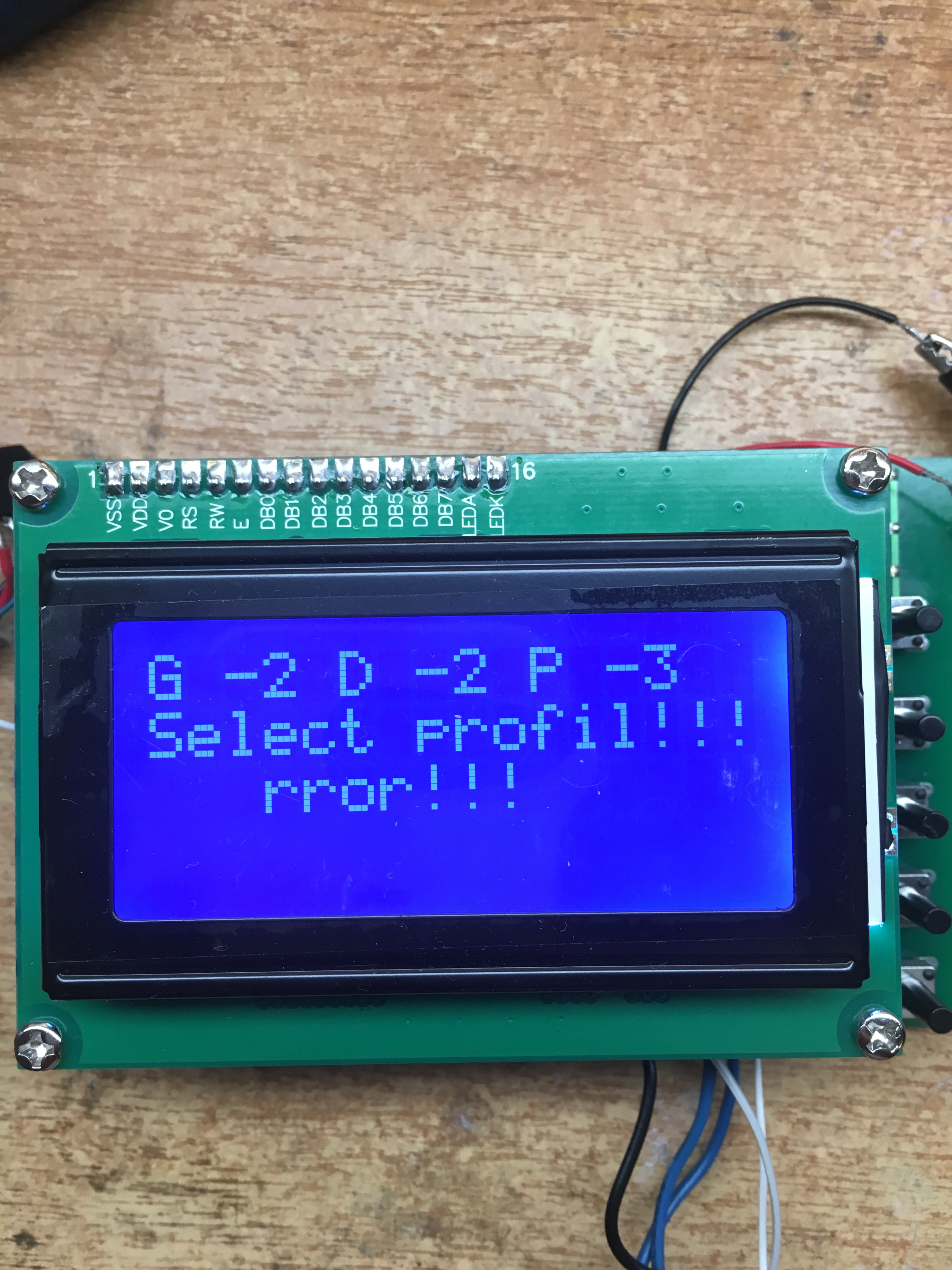

Obrazek
