#1 Sony Vaio SVF11N1S2ES 1p-013b500-8011 310vb j mv 6 94v-0 startuje, brak obrazu.

przez LukaszBsKrakow • 14 lutego 2023, 03:43
Cześć,

Mam na stole właśnie laptop jak w temacie.
Sony Vaio SVF11N1S2ES
Płyta: 1p-013b500-8011 310vb rev 1.0 j mv 6 94v-0
KBC NUVOTON NPCE985LA0DX
SPI WINBOND25X10CL
WINBOND25Q646V (KBC)?

Laptop normalnie startuje, daje obraz ale tylko na HDMI.
Matryca brak obrazu, brak podświetlenia. Matryca dotykowa 30pin.

Napięcia na złączu matrycy z wpiętą i bez matrycy takie same:
VLED 5.1V
HPD 0V
PWM 0,05V
LED_EN 0V
CLCK 0V
DATA 0V

Nie mogłem odnaleźć schematu do tej płyty, ani żadnej dokumentacji.
Utknąłem w jednym miejscu, sprawdziłem również bezpieczniki i są OK napięcia po obu stronach takie same z podpiętą matrycą i bez.

Czy tutaj sygnał do podświetlenia matrycy podaje KBC?

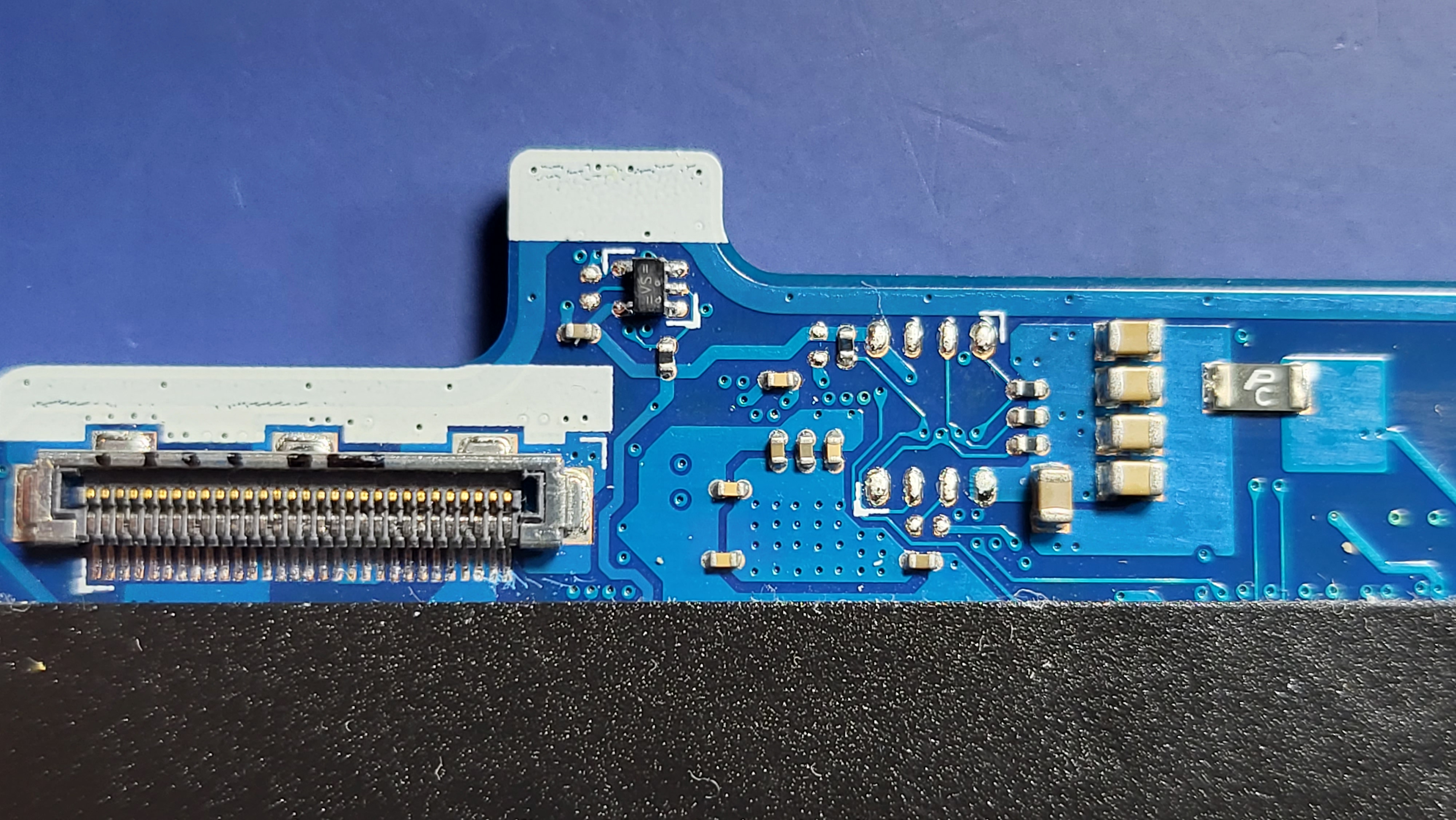

Dodam zdjęcia płyty w obu stron.

Nie mam na podmianę innej matrycy, jednak napięcia na VLED wydają się być za niskie?

Z góry dziękuję za wszelką pomoc i wskazówki :)

Obrazek
Obrazek
Obrazek
Obrazek




EDIT: Uszkodzeniu okazała się taśma matrycy, pęknięta w miejscu łączenia ekranu z obudową która łamię się w pozycję tabletu. Uszkodzenie widoczne dopiero pod mikroskopem.

Temat zamykam.
