• Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P

#1 Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P


przez mario 17 kwietnia 2015, 11:48
Wsad BIOS (MAIN 8MB)
Model: Lenovo Y50-70
Platforma: Compal ZIVY2 LA-B111P Rev: 1.0

CPU: Intel Celeron 1037U SR108 / Core i5-4210H SR1Q0
GPU: nVidia N16P-GX-A2 / N15P-GX-A2
PCH: Intel DH82HM87 SR17D / DH82HM86 SR17E
KBC: ENE KB9022Q-D
BIOS IC: U4 W25Q64FVSSIQ (8MB)
BIOS Ver: 1.14


ZWERYFIKOWANY (macetf, kbrygola, st1000rr, grisza69, megaswaw)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P


przez Google Adsense [BOT] 17 kwietnia 2015, 11:48

#2 Re: Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P


przez figofag 9 maja 2015, 00:19

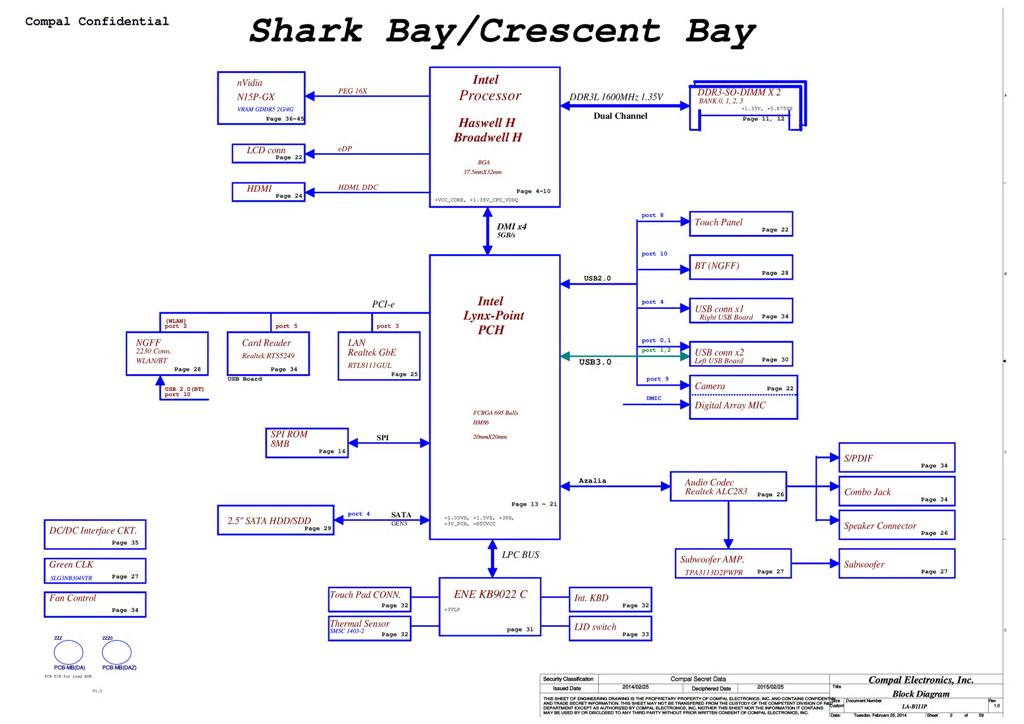

SCHEMAT
Model: Lenovo Y50-70
Platforma: Compal ZIVY2 ZIVY3 LA-B111P
Rev: 1.0 (2014-02-25)
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P


przez AdamStar 6 kwietnia 2017, 14:17
Model: Lenovo Y50-70
Platforma: Compal ZIVY2 LA-B111P
CPU: Intel® Core™ i7-4710HQ - SR1PX
GPU: nVidia GeForce GTX 860M - N15P-GX-A2
PCH: Intel® HM86 Chipset - SR17E
KBC: Ene KB9022Q C
Rev: 1A


Skany płyty:
Motherboard scanned [ONLY PHOTO]:
Obrazek
Lenovo Y50-70 - Compal ZIVY2 LA-B111P - Rev 1A.rar


Wsad BIOS zgrany z powyższej płyty:
BIOS dump from motherboard:
Obrazek
SN KBC: 1F8A0 (zamieniony na "QQQQQQQQQQ")
SN BIOS: 4000A0 (zamieniony na "QQQQQQQQQQ")
ZIVY2 LA-B111P BIOS PCH-EC.rar




Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P


przez bumper1 13 października 2017, 15:18
Wsad BIOS (MAIN only)
Model: Lenovo Y70-70 Touch
Platforma: Compal ZIVY2 LA-B111P Rev: 1A

CPU: Intel Core i7-4710HQ SR1PX
PCH: Intel HM87 DH82HM87 SR17D
GPU: nVidia N15P-GX-A2
EC: ENE KB9022Q
BIOS IC: U4 AH1430 25B64BSIG (64Mbit = 8MB)
Uwagi: Wyczyszczony ME Region. Od adresu 006CD010 jest klucz Windows 8 zamieniony na ciąg znaków XXXXX-XXXXX...


ZWERYFIKOWANY (gahe, megaswaw, Nox2, pawel5196)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#5 Lenovo Y70-70 LA-B111P bios + kbc


przez doktort 13 listopada 2017, 15:21
Wsad BIOS (MAIN + EC)
Model: Lenovo Y70-70
Platforma: Compal ZIVY2 LA-B111P Rev: 1A

CPU: Intel Core i7-4710HQ SR1PX
GPU: nVidia N15P-GX-A2
PCH: Intel DH82HM86 SR17E
KBC: ENE KB9022Q-D
BIOS IC: MAIN W25Q64FVSSIQ (8MB) + EC KB9022Q (128kB)
Uwagi: EC programuje się samoczynnie po zaprogramowaniu wsadu MAIN podczas pierwszego uruchamiania płyty


ZWERYFIKOWANY (kuczus, serwisant2, maciek1221, ppach, najdzik)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#6 Re: Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P


przez Vogelek23 8 września 2019, 21:56

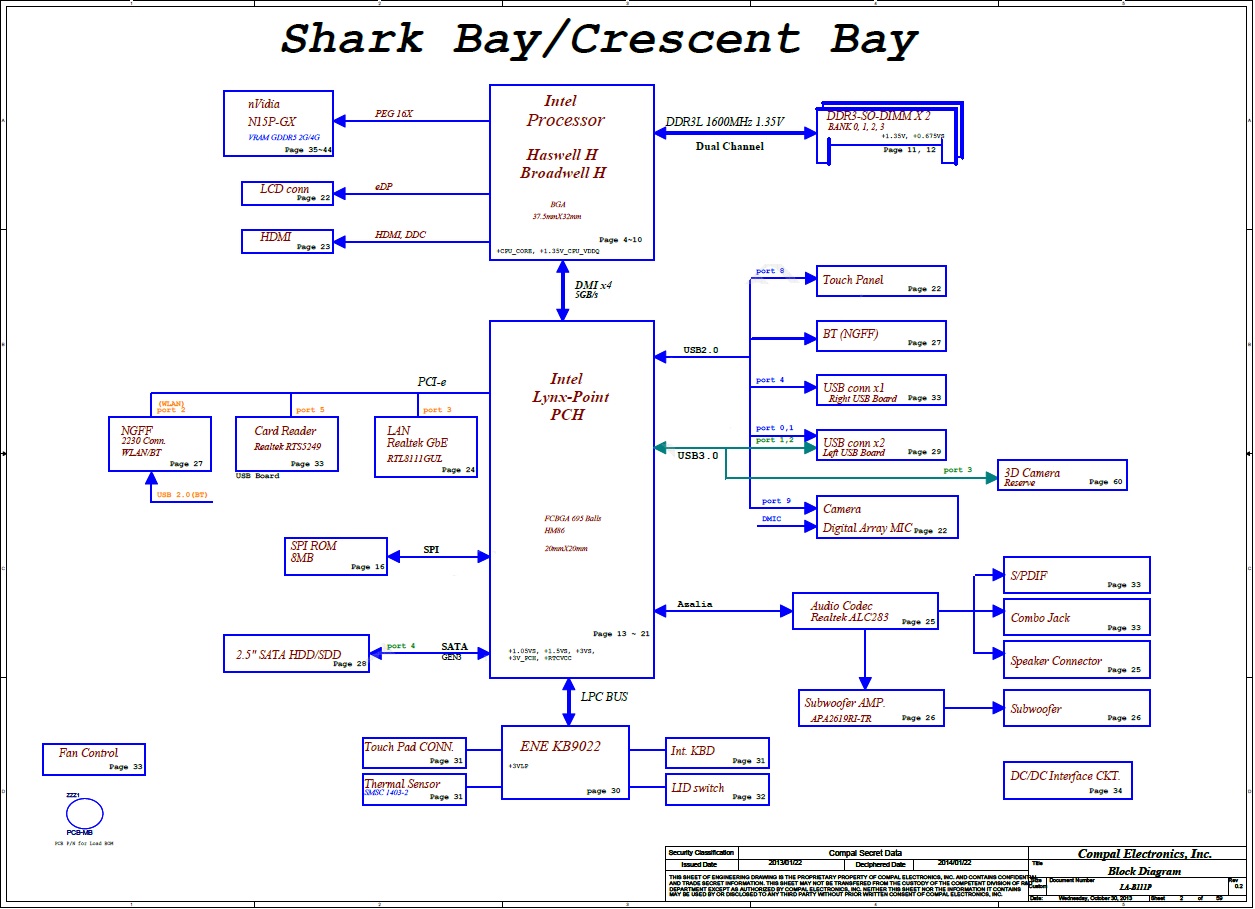

SCHEMAT
Model: Lenovo Y50-70
Platforma: Compal ZIVY2 ZIVY3 LA-B111P
Rev: 0.2 (2013-10-30)

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#7 Re: Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P


przez gofer 13 września 2020, 14:05

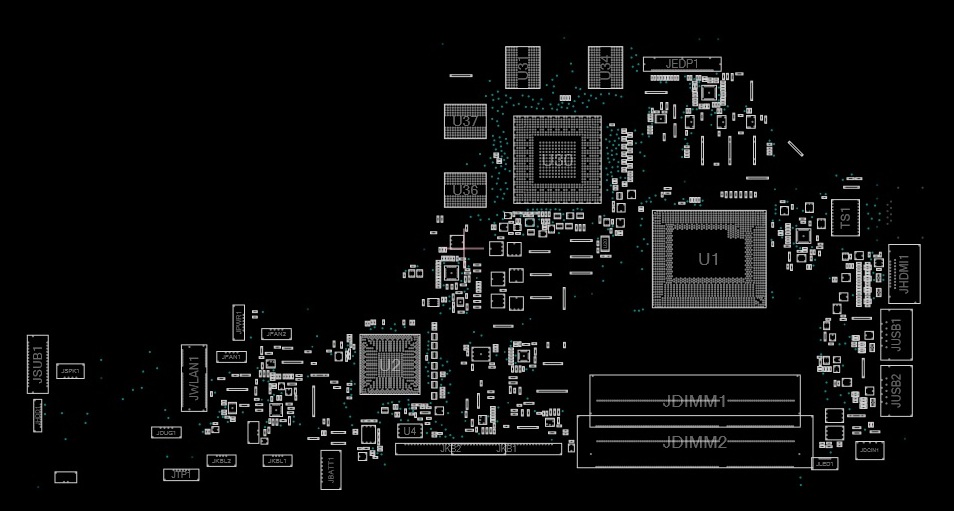

Boardview (*.bdv)
Model: Lenovo Y50-70
Platforma: Compal ZIVY2 ZIVY3 LA-B111P
Rev: 1.0
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Lenovo Y50-70 Compal ZIVY2 ZIVY3 LA-B111P


przez Google Adsense [BOT] 13 września 2020, 14:05
