#1 Schemat Acer Aspire 5741 COMPAL NEW70/80/90/50 PEW51 LA-5892P

da sandro123 • 8 febbraio 2011, 14:17
Model: ASPIRE 5741
Platforma:COMPAL NEW70/80/90/50 PEW51 LA-5892P
Rev:1.0
Data: 2010-06-09

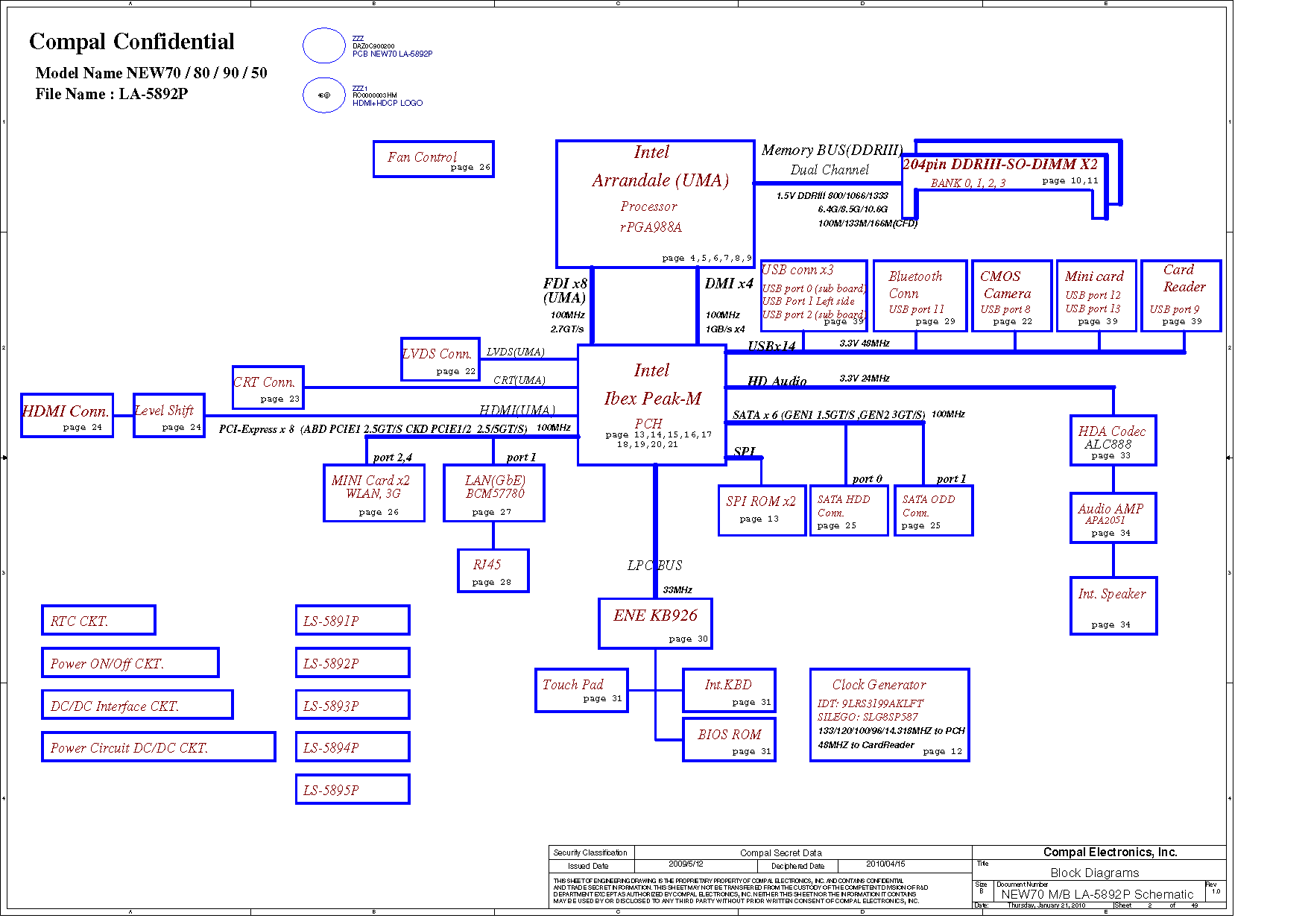

Block diagram
Immagine



Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Re: Schemat Acer Aspire 5741 COMPAL NEW70/80/90/50 PEW51 LA-5892P

da Google Adsense [BOT] • 8 febbraio 2011, 14:17

#2 ACER Aspire 5741 UMA

da deddyes • 1 maggio 2012, 01:24

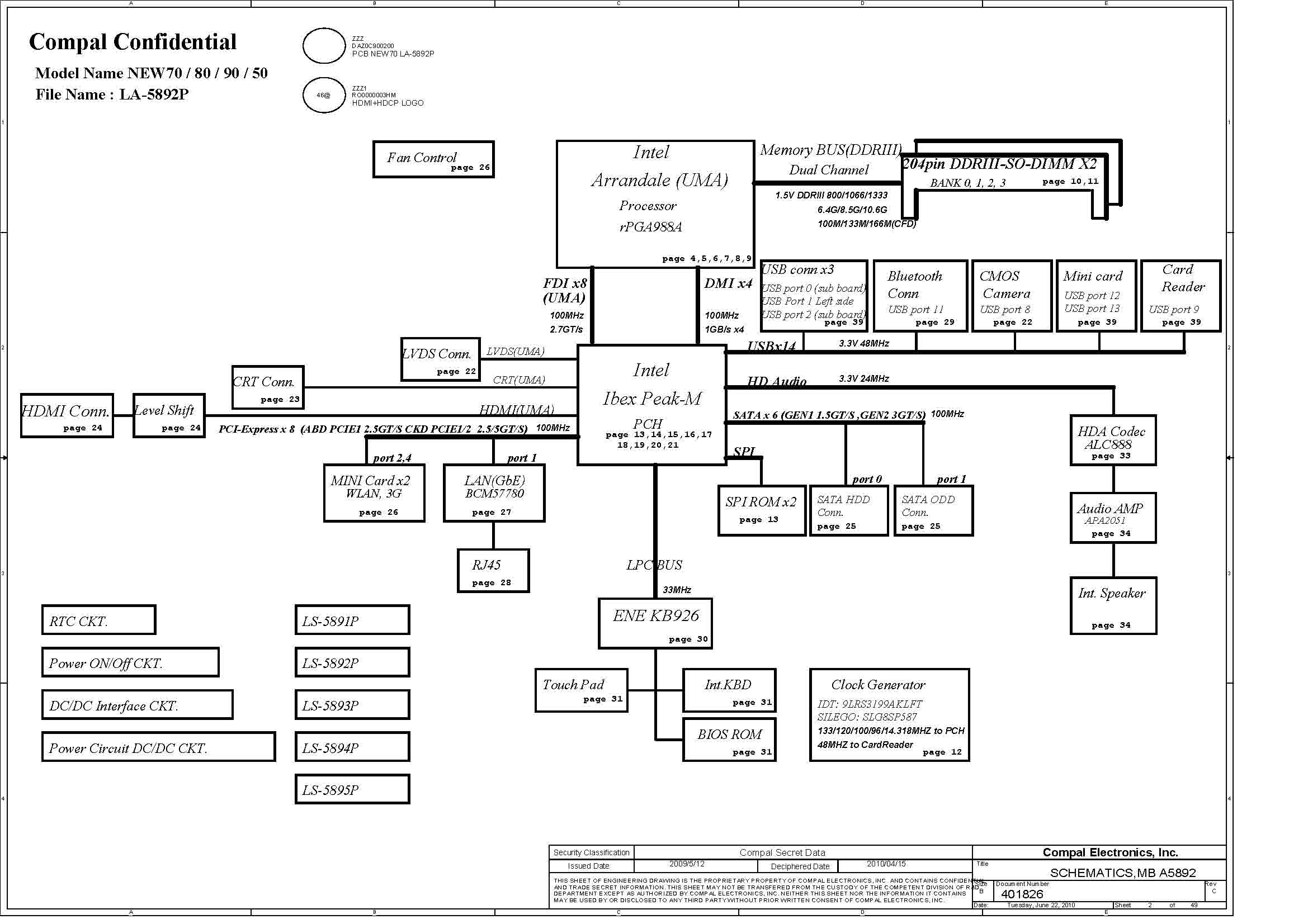

Model: ACER Aspire 5741 UMA
Platforma: Compal NEW70/80/90/50 LA-5892P
Rev 1.0
Data: 2010-01-21

Immagine



Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

#3 Re: Schemat Acer Aspire 5741 COMPAL NEW70/80/90/50 PEW51 LA-5892P

da hanomag • 21 luglio 2012, 13:21
Boardview.



Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

#4 Re: Schemat Acer Aspire 5741 COMPAL NEW70/80/90/50 PEW51 LA-5892P

da adamex • 5 agosto 2013, 18:47

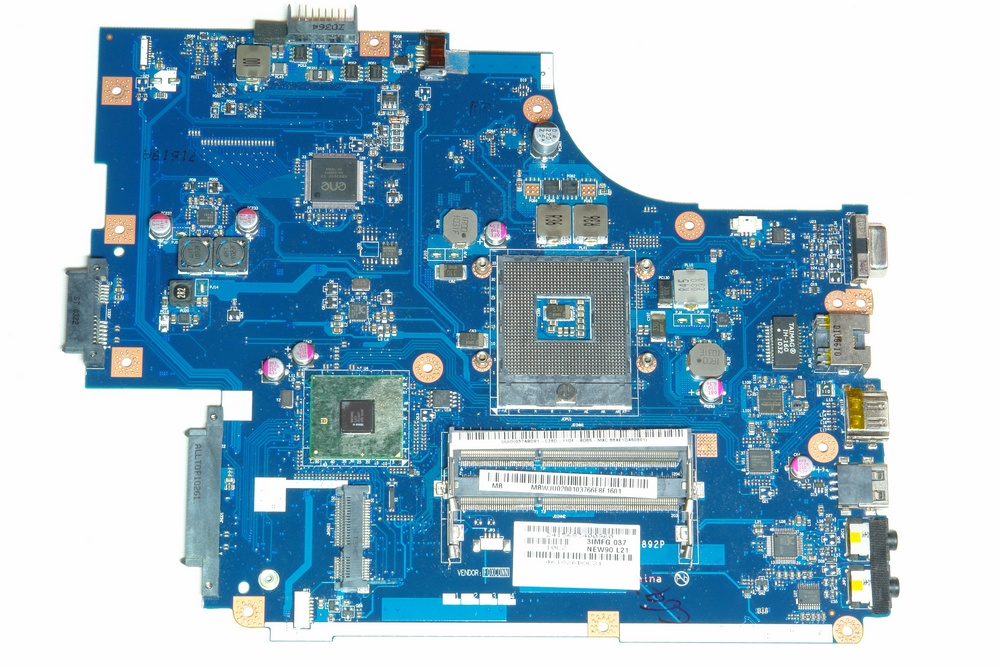

Compal NEW70 LA-5892P Rev 1.0 - zdjęcia w HD

Immagine

LA-5892P.zip




Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

#5 Re: Schemat Acer Aspire 5741 COMPAL NEW70/80/90/50 PEW51 LA-5892P

da matic • 19 maggio 2019, 17:25
Laptop BIOS dump (MAIN + EC)

Brand: Acer
Model: Aspire 5741
Motherboard: Compal NEW70 LA-5892P, Rev.: 1.0
BIOS version: 1.15

CPU: Intel Core i3-370M (SLBUK)
PCH: Intel BD82HM55 (SLGZS)
KBC: ene KB926QF - D3
BIOS:
MAIN U18: cFeon EN25F32-100HIP (32Mbit = 4MB)
EC U31: Macronix MX25L1005AMC (1Mbit = 128kB)

VERIFIED (matic)



Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
