#1 Samsung RV510 - brak obrazu

przez mariners • 7 stycznia 2016, 12:41
Witam, pytanie do Was, mam laptopa w/w na płycie
BA41-01323A laptop startuje z brakiem obrazu, pobierany prąd to ok. 0,8A po chwili spada do 0,3A i wraca na 0,8 i tak zostaje (wentylator uruchamia się)
Znacie może przypadłości tego zachowania?
Czy to może być mostek intela z grafa?

Schematu brak

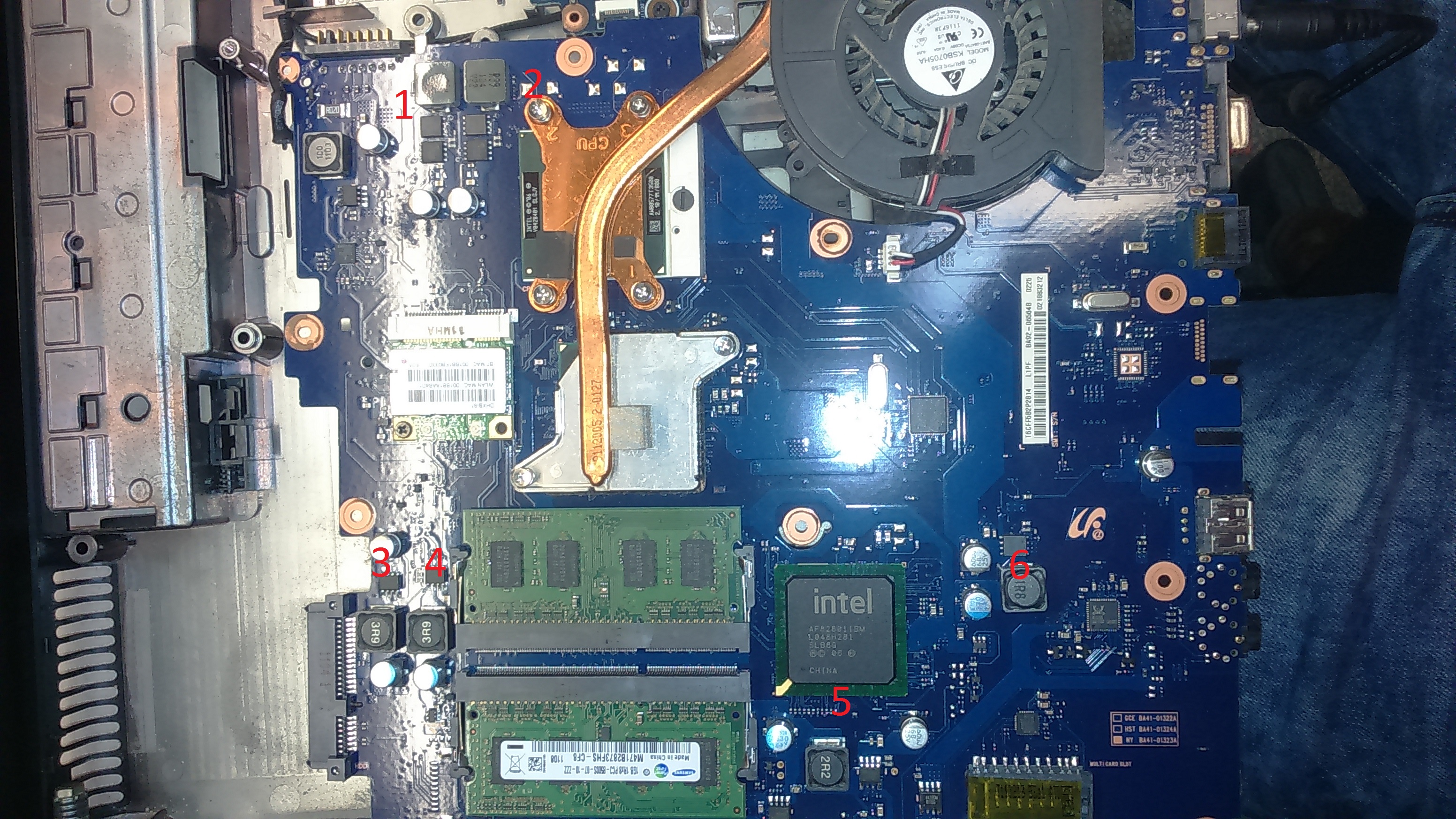

Zmierzone napięcia na cewkach zdjęcie

Obrazek

1. 1.2V
2. 1.2V
3. 5,2V
4. 3,6V
5. 1,5V
6. 1,08V

Re: Samsung RV510 - brak obrazu

przez Google Adsense [BOT] • 7 stycznia 2016, 12:41

#2 Re: Samsung RV510 - brak obrazu

przez forni85 • 7 stycznia 2016, 13:23
Jaki jest układ graficzny ?

#3 Re: Samsung RV510 - brak obrazu

przez mariners • 7 stycznia 2016, 13:44
Układ grafiki intel mostek północny SL66M

#4 Re: Samsung RV510 - brak obrazu

przez pclapalert • 7 stycznia 2016, 14:04
Próbowałeś zaprogramować bios z poziomu programatora. W załączniku masz sprawdzony wsad.

#5 Re: Samsung RV510 - brak obrazu

przez mariners • 7 stycznia 2016, 14:17
W prawdzie biosu nie tykałem jeszcze więc sprawdzę jeszcze tą ewentualność

-- 7 stycznia 2016, 13:44 --

pclapalert napisał(a):Próbowałeś zaprogramować bios z poziomu programatora. W załączniku masz sprawdzony wsad.
1bios.ru_rv510.rar



Po zaprogramowaniu kości tym wsadem, płyta zmieniła troszkę działanie tj.
płyta uruchamia się od 0,8A-0,9A przeskaskuje na chwilę w granicę 0,7A, i po chwili staje na 1,1A
Jednak nadal brak obrazu

#6 Re: Samsung RV510 - brak obrazu

przez pclapalert • 7 stycznia 2016, 15:10
A spróbuj delikatnie podgrzać północ.

#7 Re: Samsung RV510 - brak obrazu

przez mariners • 7 stycznia 2016, 15:10
Podgrzanie północy zrobiłem dalej to samo ;/ chyba tylko wymiana północy.
Reflow układu też nie przyniósł żadnej zmiany.

#9 Re: Samsung RV510 - brak obrazu

przez dominik555 • 8 stycznia 2016, 22:28
Jak sam widzisz masz zmianę po wgraniu innego BIOSU, wgrałbym jeszcze inne wsady.
Jeżeli nie zadziała to kolega pawel80 podsunął bardzo dobry wątek.
