Samsung RF511 - brak obrazu, wyłącza się

Witam
Posiadam laptopa Samsung RF511 w który z dnia na dzień po prostu padł, bez żadnych wcześniejszych ostrzeżeń.
Z rana potrafi wystartować aż do pulpitu zanim zgaśnie obraz a komputer albo się całkowicie wyłączy, zgasną diody i jest zimny, albo pozostaje w "śpiączce" i wtedy nagrzewa się to co na załączonym rysunku. Mostki wydają się być wyłączone ponieważ nie wydzielają ciepła, chyba ze wydzielają wyjątkowo wolno.
Największy problem to, to że nie mogę znaleźć żadnych schematów, a i płyta również nie jest znakowana.

Wiatrak się wyłącza ale CPU grzeje, po paru chwilach załącza się wiatrak z powrotem, ale cały czas na maksymalnych obrotach i już nie słabnie.

Płyta: Veyron-R 1.0

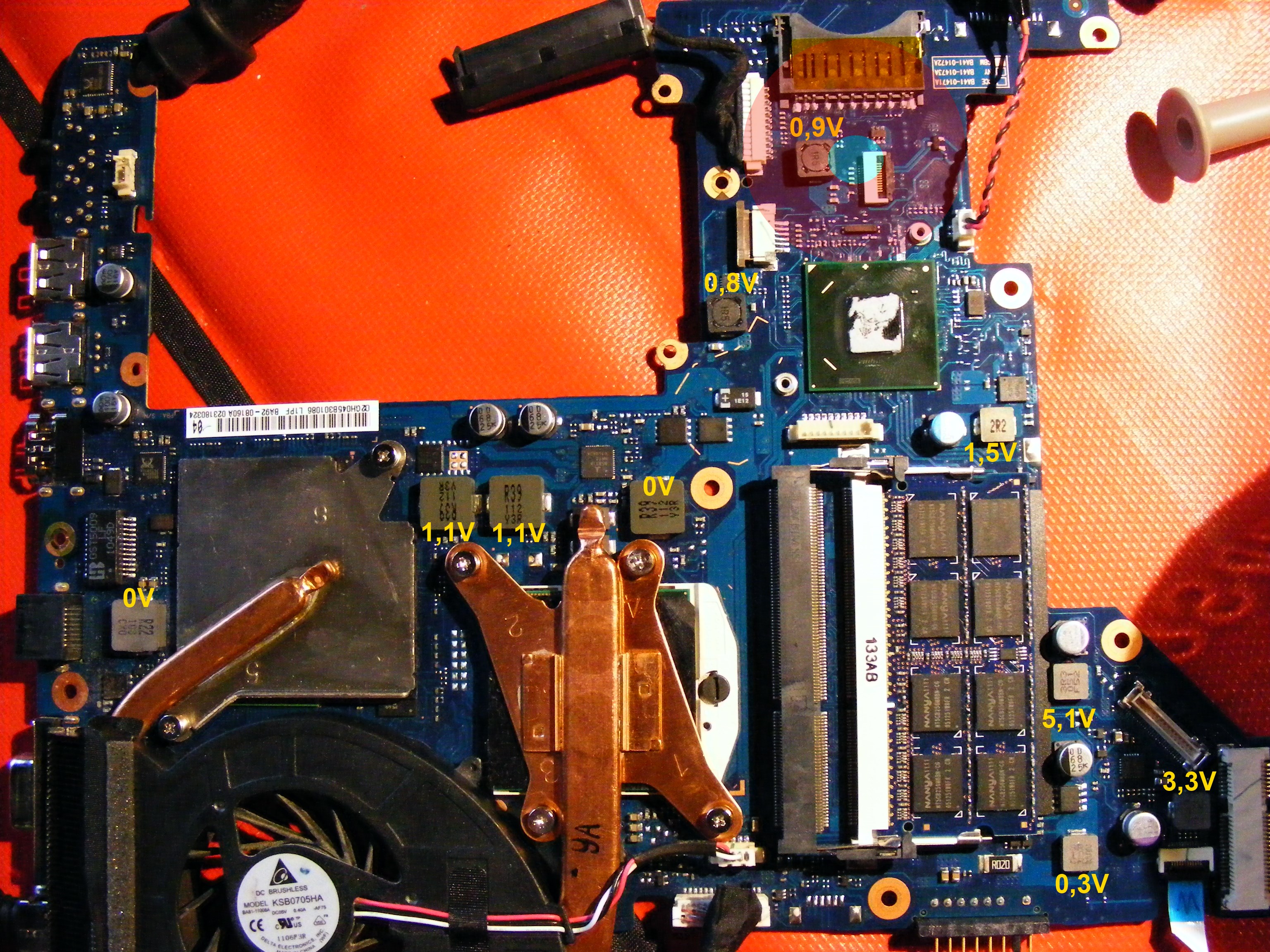

Z braku oznaczeń przesyłam pomiary na zdjęciu. Kołami zaznaczyłem promieniowanie ciepła.

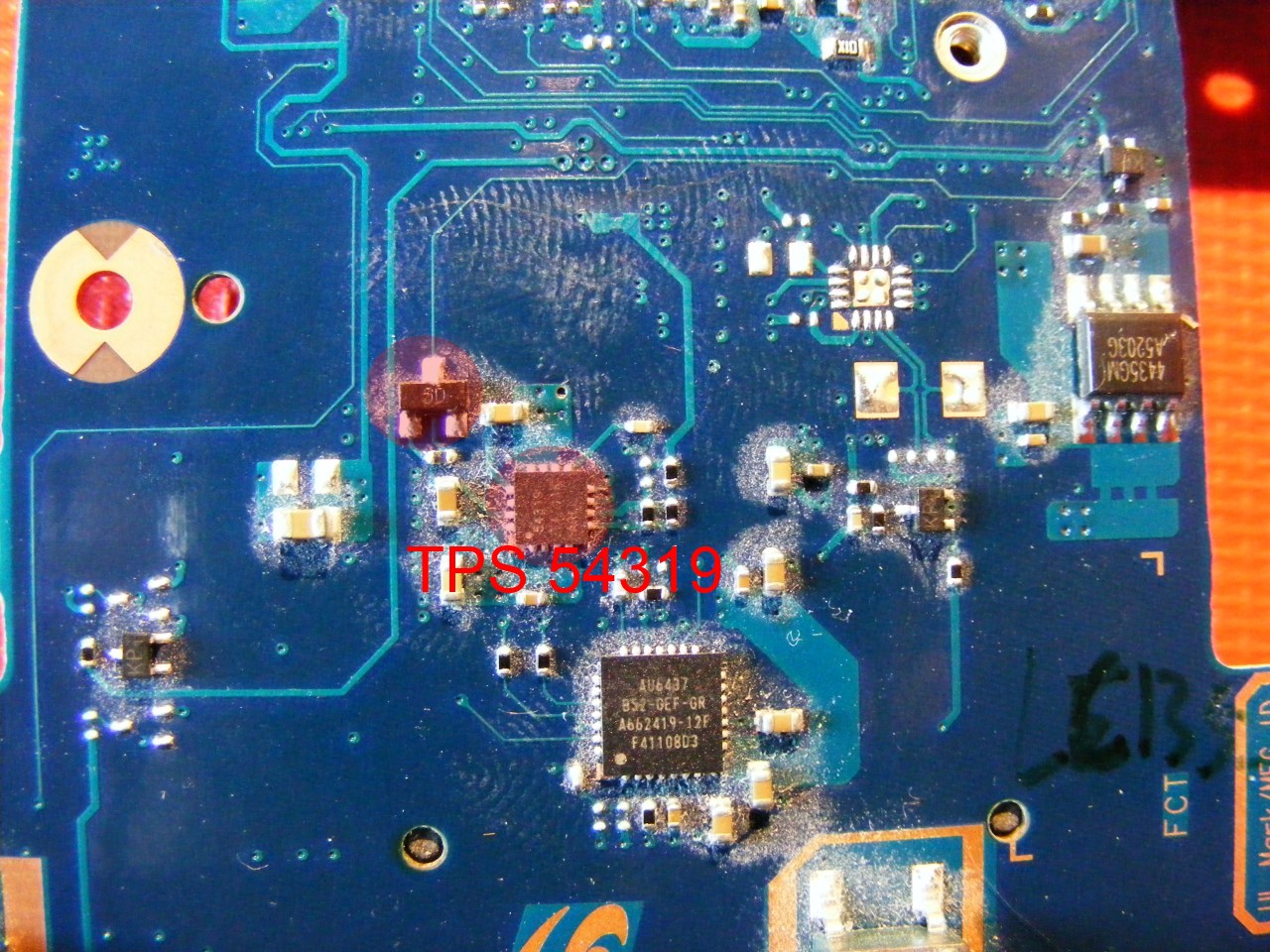

Na tyle płyty TPS i tranzystor obok tak mocno się nagrzewają że sparzyłem sobie palucha kiedy pierwszy raz nieświadomie je dotknąłem.

Macie jakieś pomysły? Czy TPS jest tutaj winny? W scalaku Napięcie VIN 5.1, masa ok, PH 1V
boot wygląda na osc w ten sposób, wydaje mi się że przebieg powinien być klarowny a tu jest zakłócony, ale może to brak wiedzy po prostu:)
http://youtu.be/EVBYhXfT0rQ


Pozdrawiam!

Podaj rezystancję cewek do masy.

Podobnie jak poprzednio naniosłem na zdjęcie:

O schemat raczej ciężko.
Ja zainteresował bym się przetwornicą pierwszą po lewej.
Sprawdź czy klucze tej przetwornicy nie są uszkodzone. Szukaj w pobliżu tej cewki po lewej stronie. Możliwe że są na drugiej stronie płyty. Poszukaj też może jest zworka za tą cewką. Jeśli jest rozepnij ją i sprawdź po której stronie jest zwarcie. Podejrzewam że ta zwarta cewka jest od przetwornicy która się grzeje.
Masz zasilacz serwisowy?

Tak, mam do 15.5V/2A, resztę zaraz będę sprawdzać.
Wypiąłem cewke przy gpu i zwarcie z masą jest po stronie różowego napisu na zdjęciu.
Tranzystor wylutowałem ale nadal jest zwarcie.
Po próbie z zasilaczem odkryłem że najbardziej nagrzewa się rdzeń układu graficznego
Zrobiłem reflow niestety bez zmian.
Zaznaczę że tak jak wcześniej jeszcze laptop na chwile wstawał tak teraz już jest cały czas ciemny ekran. - przed reflowem też był ciemny

p.s.
Z tego co zauważyłem to nie cewka się grzeje a ten scalak pod nią co się zwie TPS...On ją tak nagrzewa i cały obszar.

UturnCode napisał(a):Z tego co zauważyłem to nie cewka się grzeje a ten scalak pod nią co się zwie TPS...On ją tak nagrzewa i cały obszar.

We wcześniejszym moim poście pisałem że przypuszczam że ta zwarta cewka jest na przetwornicy która się grzeje.
Piszesz że wylutowałeś tranzystor a są tam na pewno dwa tranzystory.
Z tym reflow wyprzedziłeś trochę niepotrzebnie ponieważ na tym etapie nie był konieczny.
To że zwarcie jest po stronie różowego napisu nic mi nie mówi. Napisz czy jest po stronie przetwornicy/kluczy czy po stronie dalszego rozpływu zasilania. Próbę zwarciową wykonywałeś z wlutowaną cewką? Jeśli tak to czy podczas tej próby nie grzał się TPS?

Jakim maksymalnym napięciem potraktował Kolega tą linię przy próbie zwarciowej?

Nie duzym, bodajze 2v 1.5A tylko przez chwile. Generalnie odpuszczam sobie i daje do serwisu, bo cewki sa przyklejone klejem i nie mam zamiaru ich rozerwac, a klej nie puszcza nawet pod wplywem temperatury. Sprawdza co sie dzieje i za sprawdzenie zaplace a potem sam wymienie.
Mam juz dosc tego laptopa. Nie dosc ze plyta bez zadnych oznaczen, nie ma schematu to jeszcze poprzyklejane elementy do pcb i to tak ze kleju prawie nie widac bo jest pod spodem.
Klej czerwony.

Niby niewielkie ale za wysokie.
Na tej linii jest prawdopodobnie 1.8V.
Niemniej jednak sądzę że nie ubiłeś grafiki o ile w ogóle była sprawna.
Proponował bym zrobić próbę zwarciową ze zdjętą cewką wpinając się po stronie przetwornicy i kontrolując nagrzewanie przede wszystkim TPS-a.

Kolego ta linia to zasilanie GPU_CORE gdzie napięcie wacha się miedzy 0.9V a 1.25V, kolega podał 2V na tą linię więc z pewnością będzie się grzała grafika przy takim napięciu. Miejmy nadzieję że nie uległa uszkodzeniu, a co do takiej rezystancji 4Ω to przy tej płycie jest normalne i raczej problemem w tej płycie nie jest grafika a jej przetwornica.

Płyta poszła do wymiany.
