#1 Samsung R780 wyłącza się po chwili BREMEN-M REV:1.1(091217)-6 BA41-01176A
przez Trante011 • 9 grudnia 2025, 17:27
Model: Samsung R780

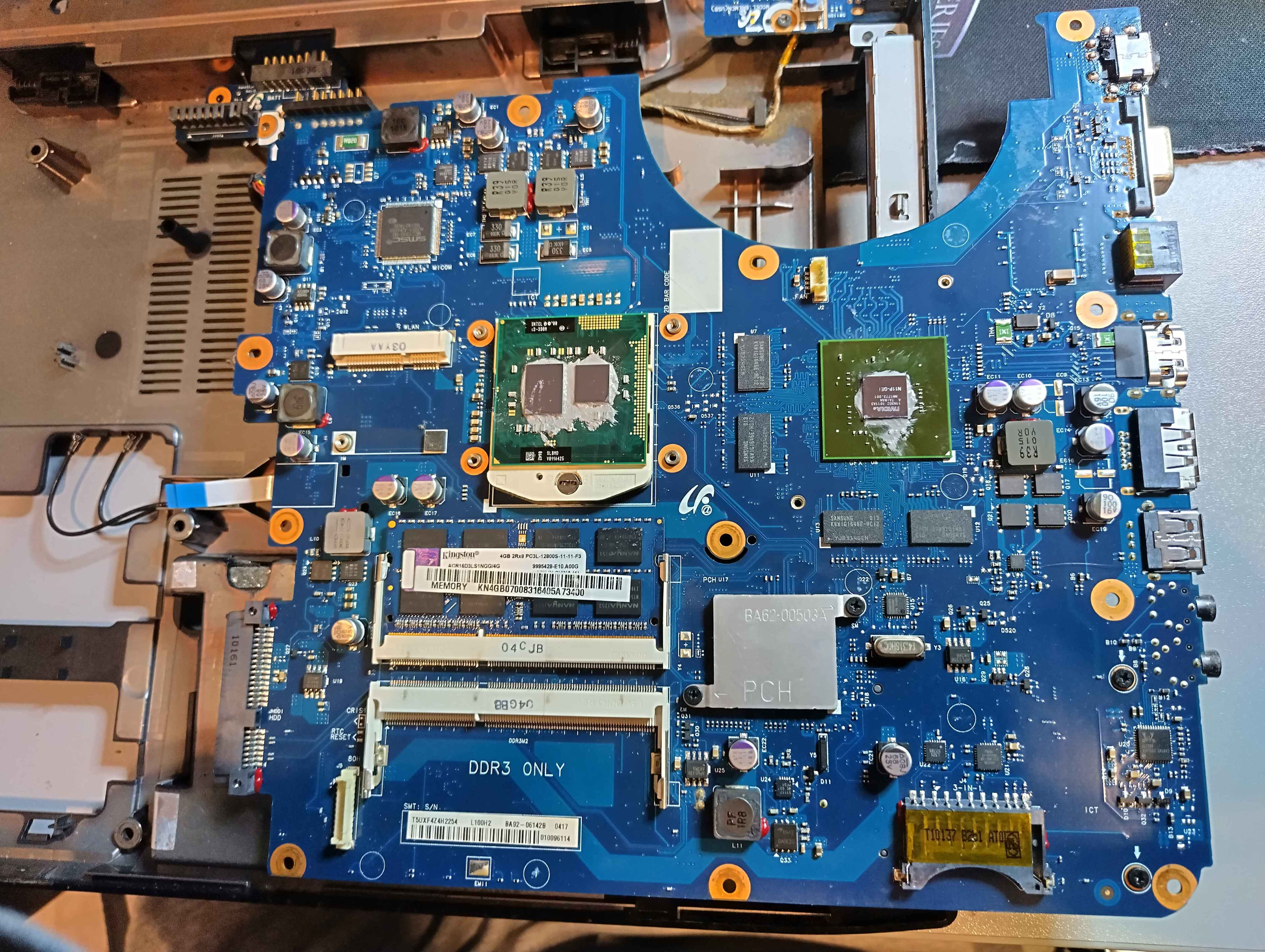

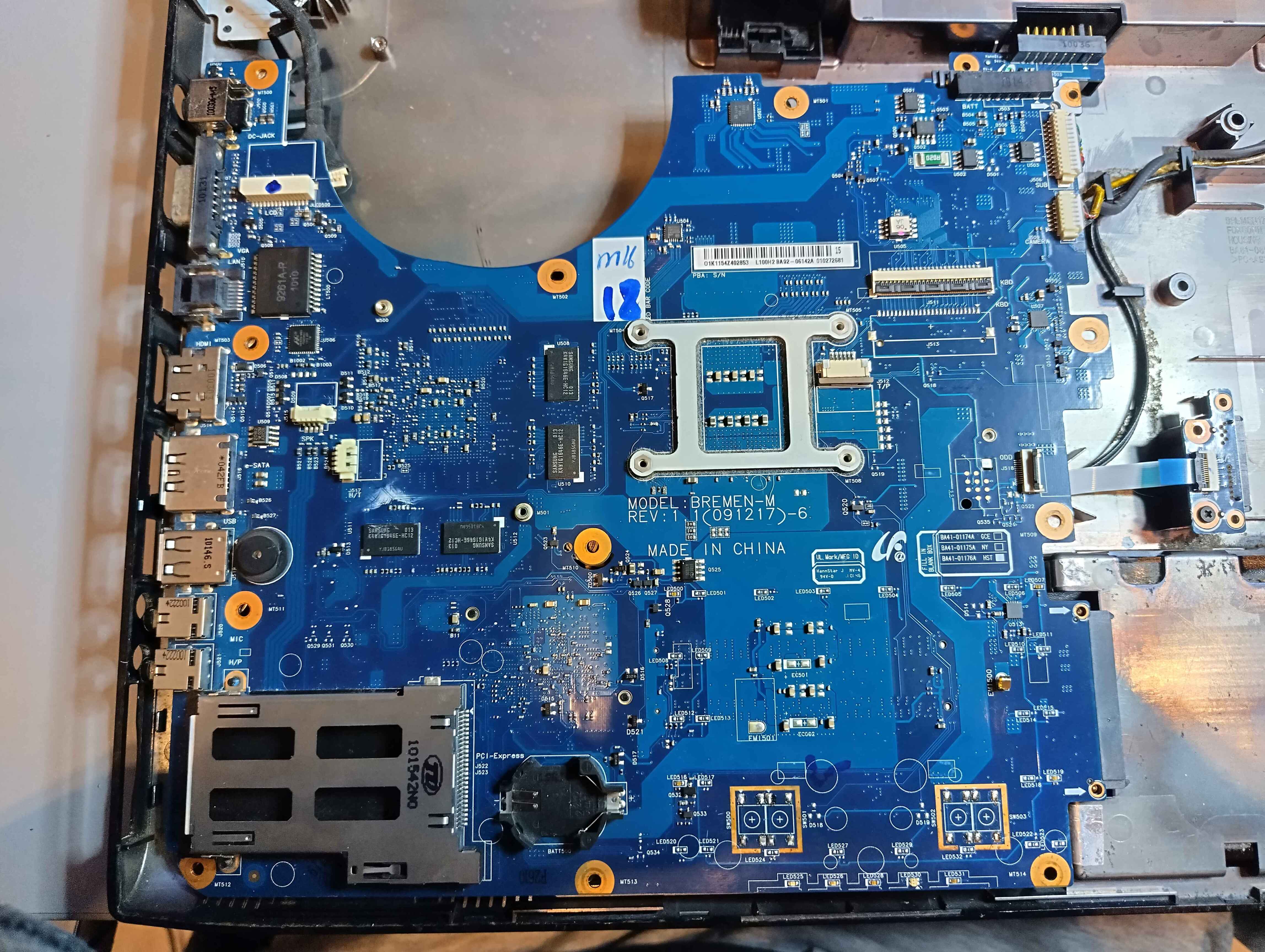

Płyta główna: BREMEN-M REV:1.1(091217)-6 BA41-01176A
Po podłączeniu zasilania świeci się dioda. Po wciśnięciu włącznika na chwilę zaświeci się niebieska dioda, błysną cztery podświetlające touchpad. W tym czasie pobór prądu 0,7A, nastęnie rośnie do ponad 1A i się wyłącza. Włącznik trzeba nacisnąć kilkukrotnie by wystartował. Zdarza się rzadko że rozkręci wentylator i działa przez dłuższą chwilę nie dając żadnych oznak życia na matrycy. POST stoi na 0. Były zimne luty na złączu ładowarki które poprawiłem.
Rezystancja i napięcia na cewkach: (napięcia są prawdopodobnie niepoprawne ze względu na bardzo krótki czas jaki mija od włączenia do wyłączenia, (poniżej 0.5 sekundy). Miernik nie zdąży ustabilizować pomiaru.)
L1- 146,2 kΩ | 0 V
L5 - 76,4 Ω | 0,05 V
obok L5 - 76,4 Ω | 0,05 V
L8 - 17,6 Ω | 1,7 V
obok GPU - 3,2 Ω | 0,07 V
L10 - 14,4 Ω | 0,07 V
L11 - 26,1 Ω | 1,1 V
