Samsung R730 podtrzymanie biosu

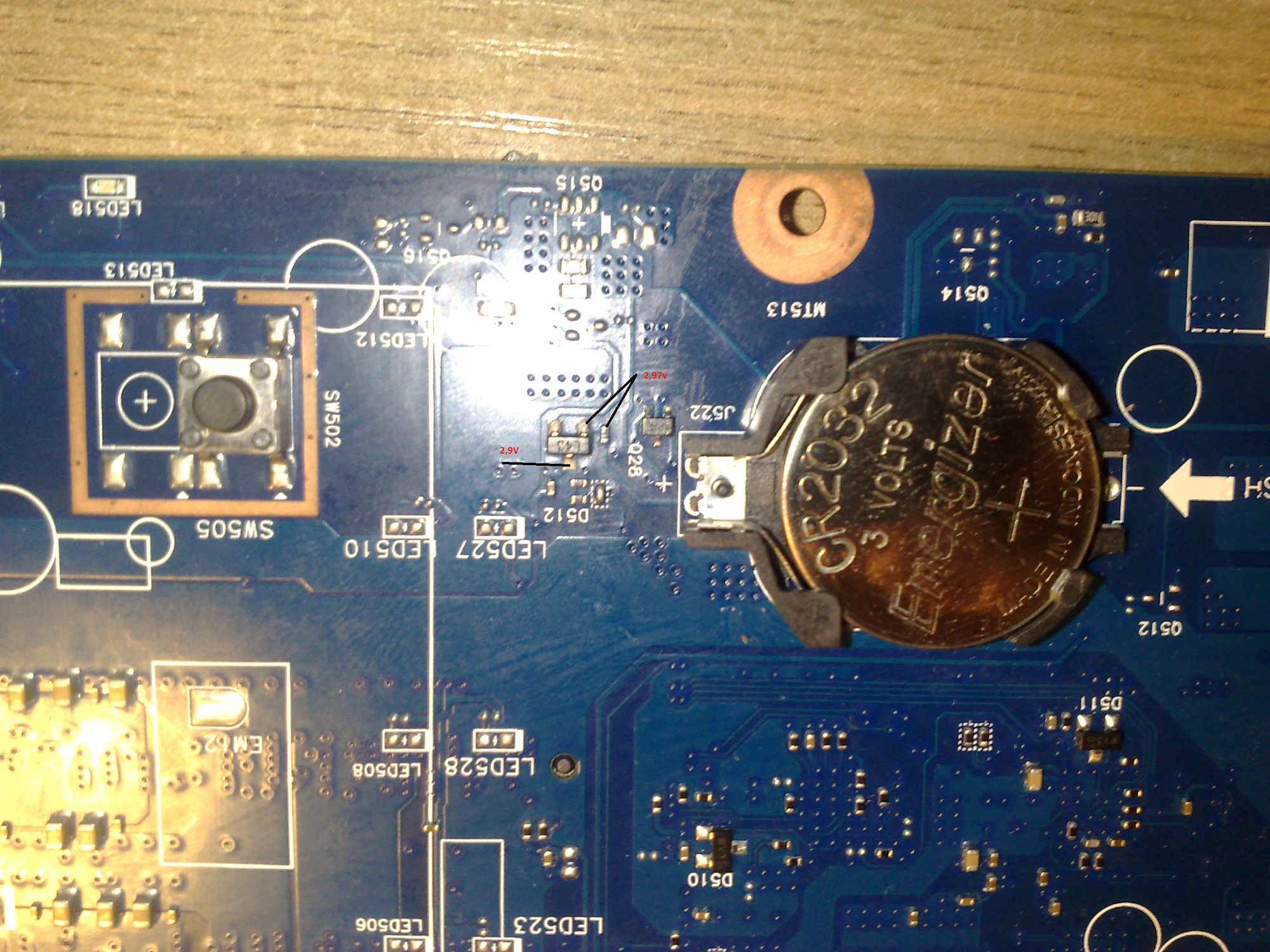

Witam otrzymałem do naprawy takiego lapka jak w temacie, model płyty: BREMEN-UL REV 1.3. Laptop był po lekkim zalaniu, ale wykończony został zasilaczem uniwersalnym. Wymieniłem układ ładowania oraz KBC bo były uszkodzone. Laptop obecnie uruchamia się prawidłowo wszystko działa ładowanie baterii jest. Ale po odłączeniu od zasilania mimo że bateria w laptopie naładowana oraz bateria biosu wymieniona na nową nie trzyma ustawień biosu. Poniżej zamieszczam pomiar przy baterii biosu na diodzie d512 jest 2,97V dioda sprawna.




Proszę o wskazówki co sprawdzić nie mam schematu

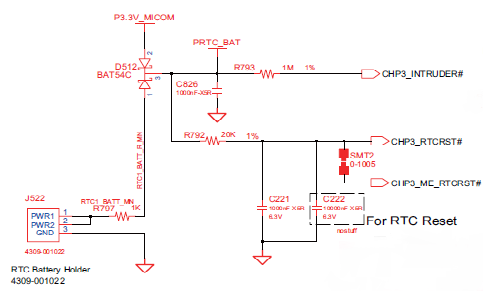

Zobacz czy pasuje.

Problem jest jeszcze taki że na płycie nie ma oznaczeń elementów. Niestety utrudnia mi to diagnozę.

dikbud napisał(a):Problem jest jeszcze taki że na płycie nie ma oznaczeń elementów. Niestety utrudnia mi to diagnozę.

To jest raptem 6 elementów do sprawdzenia na początek.

R793 ok, sprawdzany bez wylutu napięcie od strony diody 2,6V po drugiej stronie 2,59V.
R792 5,08kom sprawdzany bez wylutu napięcie od strony diody 2,6V po drugiej stronie 0,43V.
Kondensatory ok.

Zakładając, że r793 i r792 to te nad diodą d512.

dikbud napisał(a):
R792 5,08kom sprawdzany bez wylutu napięcie od strony diody 2,6V po drugiej stronie 0,43V.

Wylutuj go jeszcze dla pewności i zmierz jak jest rezystancja na C221 do masy przy wyjętej baterii oraz sam rezystor.

Rezystancja R792 19,8kom czyli prawidłowo. Brak rezystancji na C221

Czy są oscylacje na kwarcu przy moście po podłączeniu bateryjki?

Nie mam jak sprawdzić oscylacji. Mam uszkodzony sprzęt do pomiaru czekam na części do niego. Wracając do sprawy wymiana kości bios nie pomaga tak samo zaprogramowanie. Czy napięcie za tym rezystorem powinno być takie niskie, przypomnę że był on po zalaniu może coś pod mostem jest nie tak.

dikbud napisał(a):Czy napięcie za tym rezystorem powinno być takie niskie, przypomnę że był on po zalaniu może coś pod mostem jest nie tak.

Nie, powinno być w granicach 3V.
Z mostem jak najbardziej słuszne podejrzenia.

Reballing pomógł na razie działa. Dziękuję i pozdrawiam.
