Samsung R530 - brak podswietlenia i obrazu

Witam;

samsung R530, wg. świadków wyłączył się podczas grania. Płyta podłączona do zasilacza pobiera 0.02A oraz świeci się dioda sygnalizująca zasilanie. Po wciśnięciu przycisku zasilania, natężenie rośnie aż do 1.2A, gdy płyta osiągnie powyższe natężenie włącza się wentylator. Tuż po włączeniu wentylatora, natężenie spada do 0,2A wiatrak wyraźnie zwalnia aby po chwili znowu wrócić do natężenia około 1.3A i wiatrak pracuje stabilnie. Płyta się nie wyłącza, świecą się diody sygnalizujące pracę oraz podświetlenie touchpada, brak jednak obrazu oraz podświetlania, brak również obrazu na wyjściu D-SUB.

Zrobione:
-podgrzanie północy oraz południa (brak efektów)
-clear cmos (brak efektów)
-uruchomienie samej płyty (brak efektów, natężenie 0,5A)

Platforma: BREMEN - UL REV 1.1

Napięcia na cewkach:
L1 - 1.09V
L2 - 1,09V
L3 - 0,37V
L7 - 1,08V
L8 - 3,3V
L9 - 5,14V
L10 - 1,55V

Moje podejrzenia kieruje w kierunku północy, słusznie? W jaki sposób w tym laptopie zrealizowany jest czujnik zamknięcia klapy (nie potrafię go znaleźć)?

Z góry dziękuje za pomoc i pozdrawiam.

Miałem podobny problem jak kolega wyżej tyle że w R730.
W moim przypadku dociśnięcie ręką południa uruchomiło płytę, a po podgrzaniu płyta już nie wstała.
Po ściągnięciu Południa okazało się, że pod układem jest sporo oderwanych padów. Także sądze, że u kolegi jest podobnie.
Po zatym w tych Samsungach na układach BGA nie ma wogóle żadnego kleju, co może powodować odrywanie się padów od laminatu.

Czy udało Ci się naprawić pady i uruchomić płytę ?

Płyta rzeczywiście po dociskaniu południa zachowuje się inaczej (nie uruchamia się wentylator), dlatego też, jak w końcu dostane preheater to zdemontuje mostki i zobaczę jak wyglądają pady.

Czy są może jeszcze jakieś sugestie?

Pozdrawiam
Darek

pawel80 napisał(a):Miałem podobny problem jak kolega wyżej tyle że w R730.
W moim przypadku dociśnięcie ręką południa uruchomiło płytę, a po podgrzaniu płyta już nie wstała.
Po ściągnięciu Południa okazało się, że pod układem jest sporo oderwanych padów. Także sądze, że u kolegi jest podobnie.
Po zatym w tych Samsungach na układach BGA nie ma wogóle żadnego kleju, co może powodować odrywanie się padów od laminatu.

Pady mogły zostać urwane przede wszystkim przez dociskanie układu.

Może źle się wyraziłem, dociskałem nie ręką dosłownie a palcem. W moim przypadku było to południe, choć do namierzenia go trochę mi zajeło.
Nie wydaje mi się też, żeby dociskanie przeze mnie południa urwało pady skoro laptop trafił do mnie z podobną usterką jak w temacie (brak podświetlenia i obrazu na matrycy, prąd skakał do 1,3A malał i z powrotem 1,3A. Klient mówił, że jak dociska klawiaturę na górze, to laptop się włącza, a jak puści to wyłącza).
I za każdym razem przy naciśnięciu południa startował normalnie, a po puszczeniu nie. Prądy zachowywały się podobnie jak u kolegi z tematu (jeśli mnie pamięć nie myli).
Po refolow południa płyta już nie przechodziła postu i prąd oscylował przy 0.5A. Po ściągnięciu go z płyty było zerwanych 13 padów, nie naprawiałem ich, znalazłem płytę po zalaniu z r530, płyta po wymiane chargera wstała (plus małe modyfikacje na płycie żeby pasowała do R730).

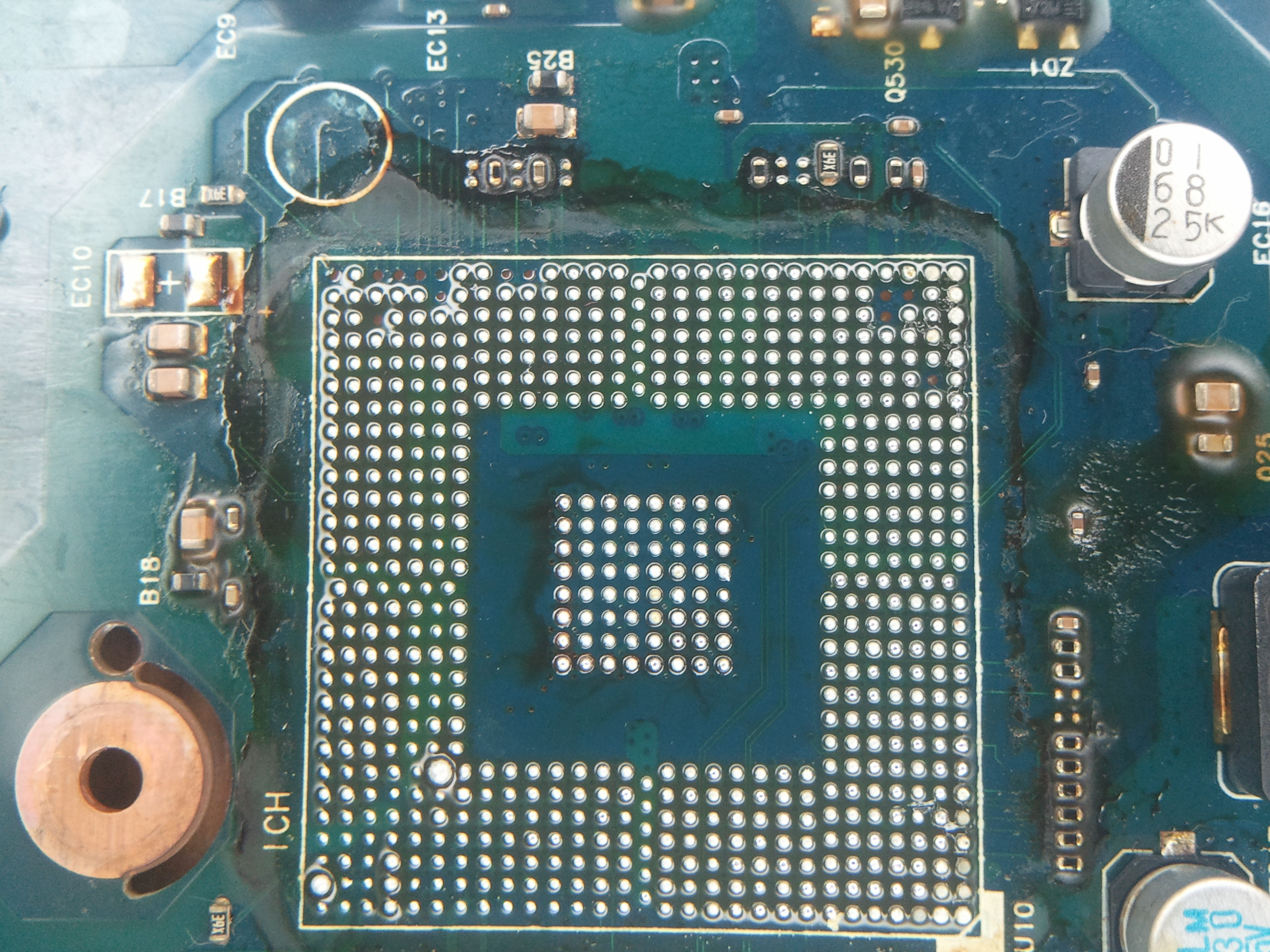

Poniżej zdjęcie z urwanymi padami.

Zgodnie z radą pawel80 podniosłem południe, efekt taki jak na zdjęciu powyżej. Dziękuje za pomoc i przepraszam że dopiero teraz piszę.
