Samsung R525 - działa tylko na baterii

Witam
Mam problem z laptopem Samsung R525 który nie działa na zasilaczu, ale działa poprawnie na baterii.
Jeżeli próbuje uruchomić go na zasilaczu to logo Samsunga mignie na dosłownie sekundę i zgaśnie, a kontrolki dalej świecą. Po uruchomieniu z baterii, a następnie podłączeniu zasilacza znika obraz, ale pozostaje podświetlanie matrycy oraz kontrolki.
Płyta to Bremen-DR BA41-01360A Rev MP1.0

Hello!

Does the battery charges, when the machine is turned off?

Zakładam że jak laptop jak wyłączony z guzika i jest podłączony zasilacz i bateria to zapewne ładuje baterię. Zrób tak:

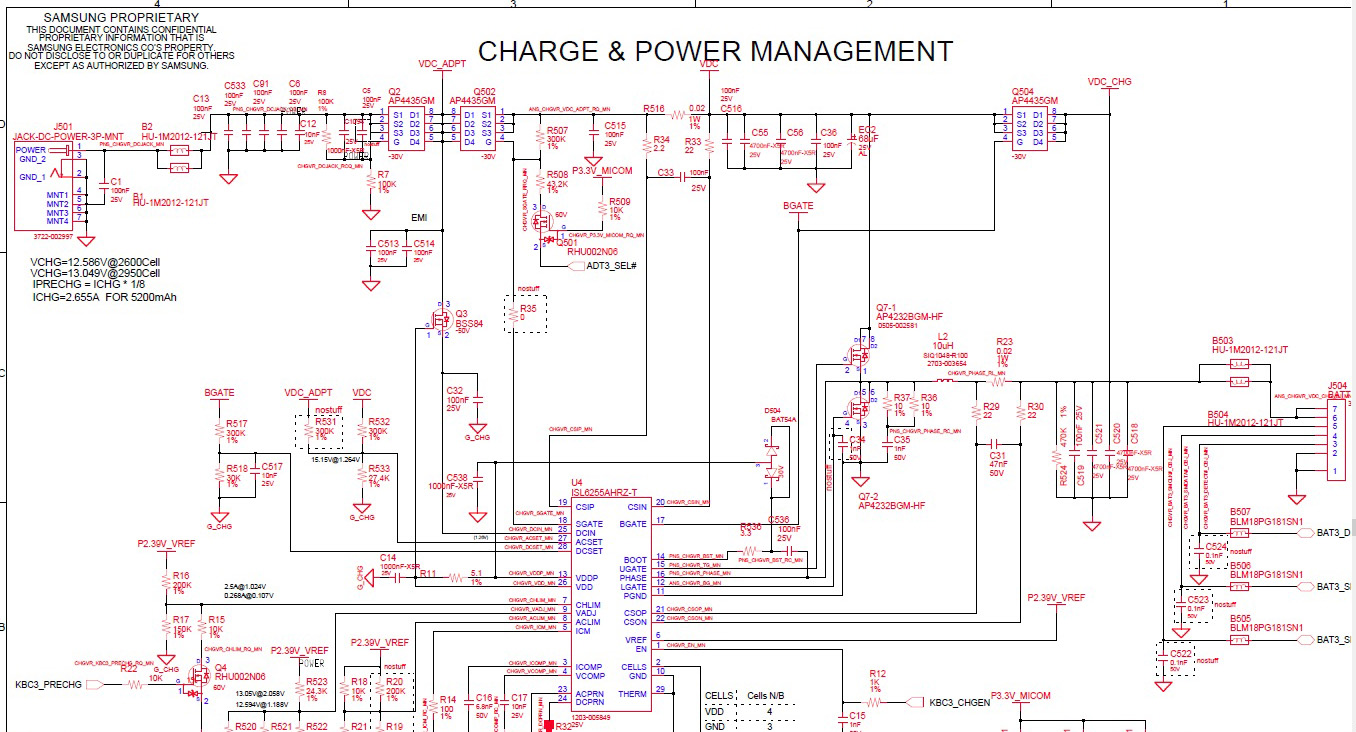

odłącz zasilacz oraz baterię i miernikiem ustawionym na pomiar diody przemierz tranzystory Q2, Q502, Q504 na okoliczność przebicia lub zwarcia. Jeżeli tranzystory są ok to zrób pomiar napięcia w punktach VDC_ADPT, VDC, VDC_CHG osobno z zasilaczem i osobno z baterią a także na wyłączonej płycie razem z baterią i zasilaczem. Zrób także pomiar z samym zasilaczem na włączonej płycie bez baterii. Wszystkie wyniki o które proszę zamieszczaj na forum.

Tranzystory są sprawne.
Wyniki pomiarów:

Płyta uruchomiona:
Sam zasilacz: VDC_ADPT 19,40V, VDC 19,38V, VDC_CHG0,40V
Sama bateria: VDC_ADPT 0,07V, VDC 11,20V, VDC_CHG 11,24V
Bateria+zasilacz: VDC_ADPT 19,06V, VDC 18,97V VDC_CHG 12,60V

Płyta wyłączona:
Sam zasilacz: VDC_ADPT 19,54V, VDC 19,55V, VDC_CHG0,40V
Sama bateria: VDC_ADPT 0,05V, VDC 12,22V, VDC_CHG 12,22V
Bateria+zasilacz: VDC_ADPT 19,30V, VDC 19,28V VDC_CHG 12,60V

Proszę uruchomić system windows na laptopie tylko na podłączonej baterii bez zasilacza. Proszę zainstalować i uruchomić darmowy program Battery Moon. Będąc z w zakładce informacje o baterii należy podłączyć zasilacz i sprawdzić czy jest wykrywany zasilacz w programie, jaki jest status ładowania ? Jakie jest wtedy zachowanie płyty głównej? Czy był podstawiany inny oryginalny zasilacz 90W?

Zasilacz jest wykrywany oraz ładuje baterie. Niestety nie mam oryginalnego zasilacz od Samsunga i na ten moment zasilam go oryginalnym zasilaczem od Lenovo 120W.

Co to za model tego zasilacza od Lenovo? Trochę nie zgadza mi się napięcie. Zasilacze lenovo mają ponad 20V a tu w pomiarach wychodzi za pierwszym mosfetem 19,4V? Coś mi się wydaje że wina leży po stronie zasilacza że ten samsung na samym zasilaczu nie chce działać.

ADP-120LH B
19,5V 6,15A
Jest to pewny zasilacz na którym inne laptopy działają poprawnie
Udało mi się również załatwić oryginalny zasilacz od Samsunga 19V 3,16V na którym laptop również nie działa. Czy ta usterka może mieć jakiś z związek z tym, że na tej płycie występuje kondensator NEC/TOKIN? Wiem, że bywały z nimi problemy.

opnet napisał(a):Czy ta usterka może mieć jakiś z związek z tym, że na tej płycie występuje kondensator NEC/TOKIN?

Probably not.

opnet napisał(a):Jeżeli próbuje uruchomić go na zasilaczu to logo Samsunga mignie na dosłownie sekundę i zgaśnie, a kontrolki dalej świecą.

Measure the voltages to ground on all coils, when the machine is turned on only with the power supply connected (without the battery).

Witaj, polecałbym Ci jednak sprawdzić tego NEC TOKIN, miałem kiedyś laptopa z dokładnie takim samym zachowaniem i po wymianie na 4 kondensatory tantalowe 330uF usterka ustąpiła.

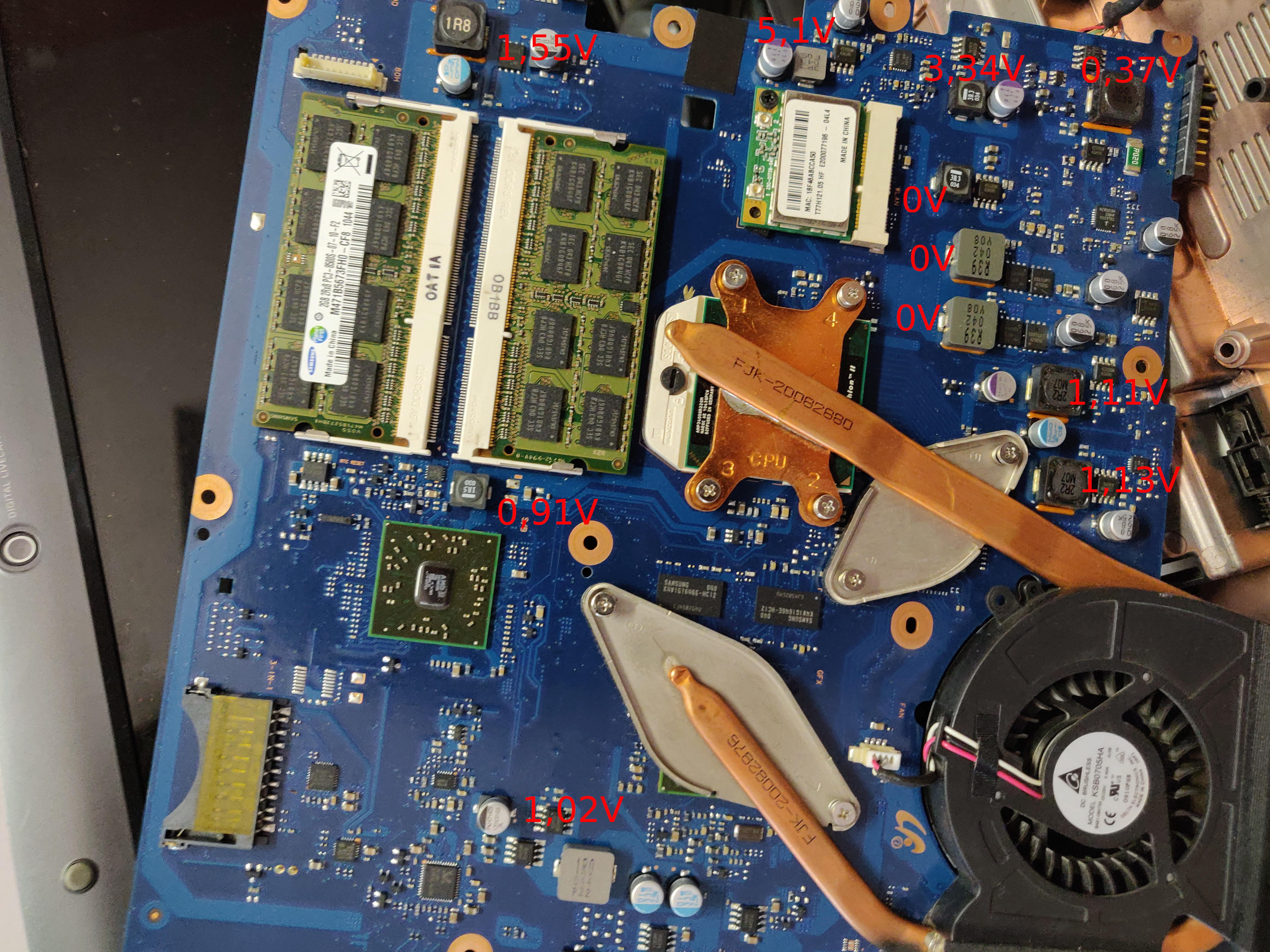

Laptop czasem uruchamia się na zasilaczu na moment. Zauważyłem, że gdy uruchomi się poprawnie to napięcie na NEC/TOKIN wynosi 1.33V natomiast gdy nie działa napięcie wynosi 0V. W załączniku napięcia na cewkach.

Does the machine always work on the battery?

opnet napisał(a):Laptop czasem uruchamia się na zasilaczu na moment.

Zastosuj wskazówkę kol. Nister i zdaj relację z efektów.

matic napisał(a):Does the machine always work on the battery?

Yes

Dolutowałem kondensator 330uF do padów połączonych z kondensatorem NEC/TOKIN i wygląda na to, że to rozwiązało problem. Laptop od kilku godzin działa na zasilaczu. Dziękuję za pomoc
