#1 Samsung NP300E5C - Brak ładowania baterii

przez martiv • 21 lipca 2015, 21:57
Witam,
Na stole laptop Samsung NP300 płyta SCALA3-15/17CRV z problemem ładowania baterii.
w systemie widnieje info, że bateria jest ładowana, lecz w battery care prędkość ładowania i rozładowania - 0W
fizycznie bateria nie jest ładowana. Charger to BQ735 ( podmieniony, bez rezultatu ), sprawdzane na 3 nowych bateriach w tym jedna oryginalna.

Po podłączeniu ad.1 zasilacza oraz ad.2 baterii, płyta sygnalizuje ładowanie, natomiast gdy wyjmę wtyczkę zasilającą i z powrotem
ją włożę, ładowanie już nie jest sygnalizowane i płyta nie widzi zasilacza, co dziwne wtedy na pinie + gniazda DC miernik wskazuje 11,20V
a powinno być 19V...? Pobór prądu płyty w stanie spoczynku z włożoną baterią 1.82A... gdzie szukać przyczyny ? Z góry dziękuje za każdą odpowiedź.

Re: Samsung NP300E5C - Brak ładowania baterii

przez Google Adsense [BOT] • 21 lipca 2015, 21:57

#2 Re: Samsung NP300E5C - Brak ładowania baterii  [ROZWIĄZANY] 

przez amorphe • 21 lipca 2015, 22:22
Bardzo możliwe, że masz zwarty tranzystor "wejściowy" - RBFET.
Sprawdź go na obecność zwarć między wyprowadzeniami - ACFET także.

#3 Re: Samsung NP300E5C - Brak ładowania baterii

przez martiv • 22 lipca 2015, 18:03

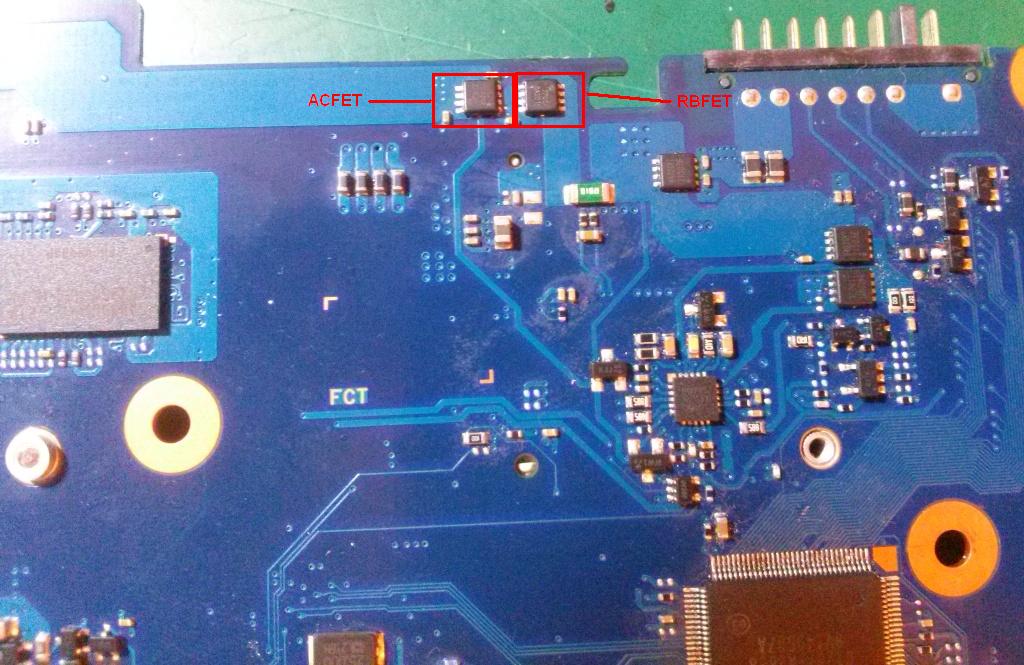

Nie wiem czy dobrze zaznaczyłem na zdjęciach, bo nie dysponuje schematem. ACFET to ten po lewej a RBFET ten po prawej?

Obrazek

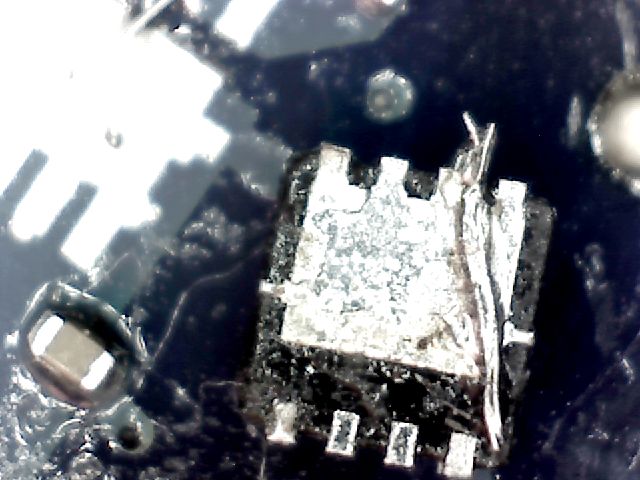

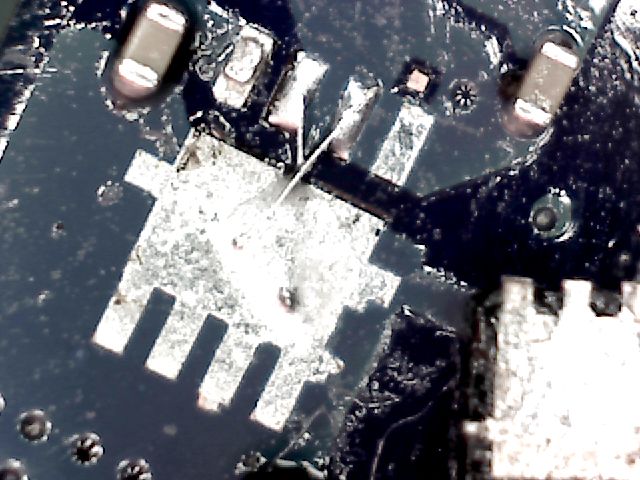

Jeśli tak, to okazało się że ACFET był zmostkowany w bardzo sprytny sposób, dopiero pod mikroskopem zobaczyłem, że ktoś przy nim coś robił,
po jego wymianie laptop ładuje prawidłowo. Dziękuje Ci bardzo za jedną ale konkretną odpowiedź :-)

Obrazek Obrazek

Czyli ktoś już przy tym laptopie majstrował :-)
