#1 Samsung NP300 - jaki mosfet?

przez inv4der • 14 listopada 2012, 00:48

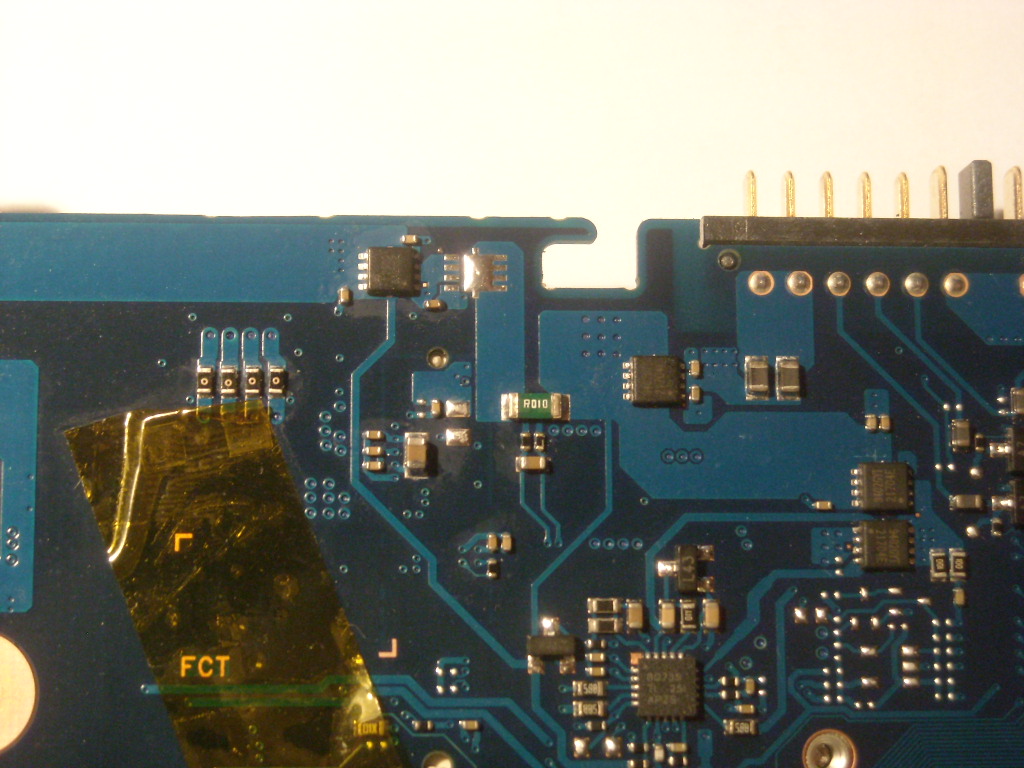

Witam, platforma SCALA3-15/17CRV Laptop trafił do mnie po odwrotnym podłączeniu zasilania, został spalony wylutowany tranzystor na zdjęciu
Obrazek
To co udało mi się odczytać z niego to 9402CYI 21704E.
Może ktoś z kolegów posiada schemat i poda co można by za niego podstawić.

Pozdrawiam

Re: Samsung NP300 - jaki mosfet?

przez Google Adsense [BOT] • 14 listopada 2012, 00:48

#2 Re: Samsung NP300 - jaki mosfet?

przez farmer • 14 listopada 2012, 00:55
Powinien to być taki sam tranzystor jak ten obok po lewej, podaj oznaczenia z niego, ewentualnie zdjęcie z bliska.

EDIT:
Czy mi się zdaje, czy wszystkie tranzystory na tym zdjęciu mają takie same oznaczenia?

#3 Re: Samsung NP300 - jaki mosfet?

przez inv4der • 14 listopada 2012, 01:16

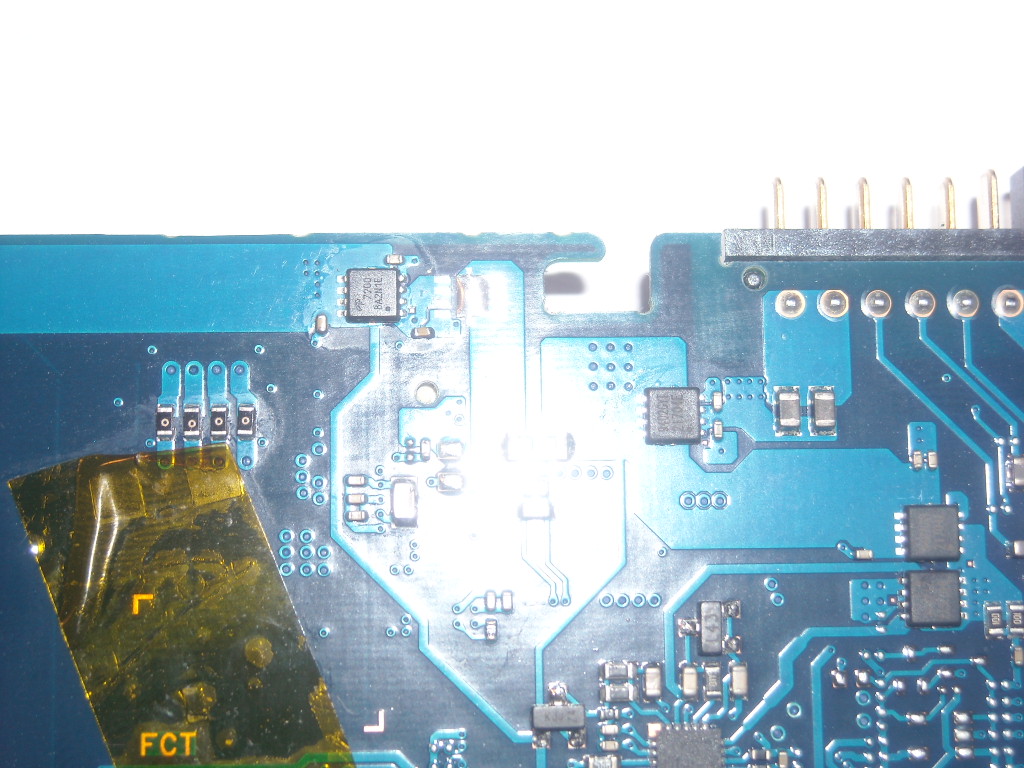

Obrazek
Jest to 7200, ten wylutowany ma inne oznaczenia takie jak podałem.

Edit: dokładnie obok sa 3szt takich.

#4 Re: Samsung NP300 - jaki mosfet? 

przez farmer • 14 listopada 2012, 01:26
Wypalony to AP9402GYT, ten obok to AON7200.

#5 Re: Samsung NP300 - jaki mosfet?

przez inv4der • 14 listopada 2012, 12:43
Wstawiłem za AP9402GYT - FDS6680 laptop ruszył.
