Witajcie, mam laptopa w którym jest brak obrazu na lcd i na vga, czy ktoś dysponuje biosem o tego modelu? Płyta: BREMEN-M REV:1.1 (091217)-6. Pobrałem bios ze strony samsunga po wypakowaniu mam dwa pliki, po wgraniu na jednym i drugim mruga dioda na przemian zielono i pomarańczowo. Na oryginalnym biosie uruchamia się lecz brak obrazu. Pozdrawiam
Правила форума: Нажмите здесь, чтобы посмотреть правила этого форума
- Тема должна иметь: бренд, полное обозначение компьютера и краткое описание неисправности.
- Сообщение темы должно содержать: маркировку материнской платы (в случае аппаратного обеспечения ремонта), расширенное описание неисправности, что было проверено/заменено/измерено + выводы и вопрос. Если вы не можете найти маркировки материнской платы, вы должны прочитать ЭТУ ТЕМУ. Если вы все еще не можете найти маркировки, удалите пожалуйста фотографии обеих сторон материнской платы - удалите сначала все пленки и модули, которые могут покрывать маркировку.
- Перед публикацией новой темы, вы должны прочитать все темы на форуме КУРСЫ и попытаться сделать предварительный диагноз, основанный на содержании этих курсов.
- Не допускаем прикреплять вложения в виде полных инструкций/схем (или ссылки для них на другие сайты), а также файлов BIOS / прошивок. Вы можете разместить только небольшую часть инструкции/схемы или дать ссылку на файл BIOS на форуме НЕПРОВЕРЕННЫЕ ФАЙЛЫ BIOS/EFI, что упростит диагностику/ремонт для автора темы. Вы не можете дать более одной полной страницы инструкции/схемы на один пост. Файл не может иметь видимых водяных знаков, «конфиденциальных» меток, адресов электронной почты и т.д.
- Невозможно создать тему, в которой вы описываете неисправность более чем одного компьютера. Вы должны создавать отдельные темы для каждого компьютера.
- Не разрешается создавать тему, в которой вы спрашиваете схемы, бордвю, фотографий материнской платы, файлы BIOS или сервис-мануалы. Если вы хотите попросить любой из этих, вы должны открыть новую тему в форуме ЗАПРОСЫ О ДОКУМЕНТАЦИЮ И BIOS/EFI.
Re: Samsung NP-R580-JS0BPL brak obrazu na vga i lcd
от Google Adsense [BOT] • 15 Ноябрь 2012, 18:24
Wniosek taki, bo znalazłem podobny wątek z samsungiem (nie pamiętam modelu może r780) i również to że zanim zabiorę się za grafikę chciałbym sprawdzić z biosem.
Pozdaje napięcia:
L1 11V BATT-CONN (ładowanie baterii bez baterii 0.5v)
L5 0.7V CPU_CORE
L6 0.7V CPU_CORE
L7 3.3V P3.3V_AUX
L8 5V P5.0V_ALW
L9 0.87V EGFX_CORE
L10 1.06V P1.05V_VTT
L11 1.57V P1.5V_AUX
Nie posiadam karty diagnostycznej, po napięciach widać że wszystko pod kątem przetwornic OK.
Pozdaje napięcia:
L1 11V BATT-CONN (ładowanie baterii bez baterii 0.5v)
L5 0.7V CPU_CORE
L6 0.7V CPU_CORE
L7 3.3V P3.3V_AUX
L8 5V P5.0V_ALW
L9 0.87V EGFX_CORE
L10 1.06V P1.05V_VTT
L11 1.57V P1.5V_AUX
Nie posiadam karty diagnostycznej, po napięciach widać że wszystko pod kątem przetwornic OK.

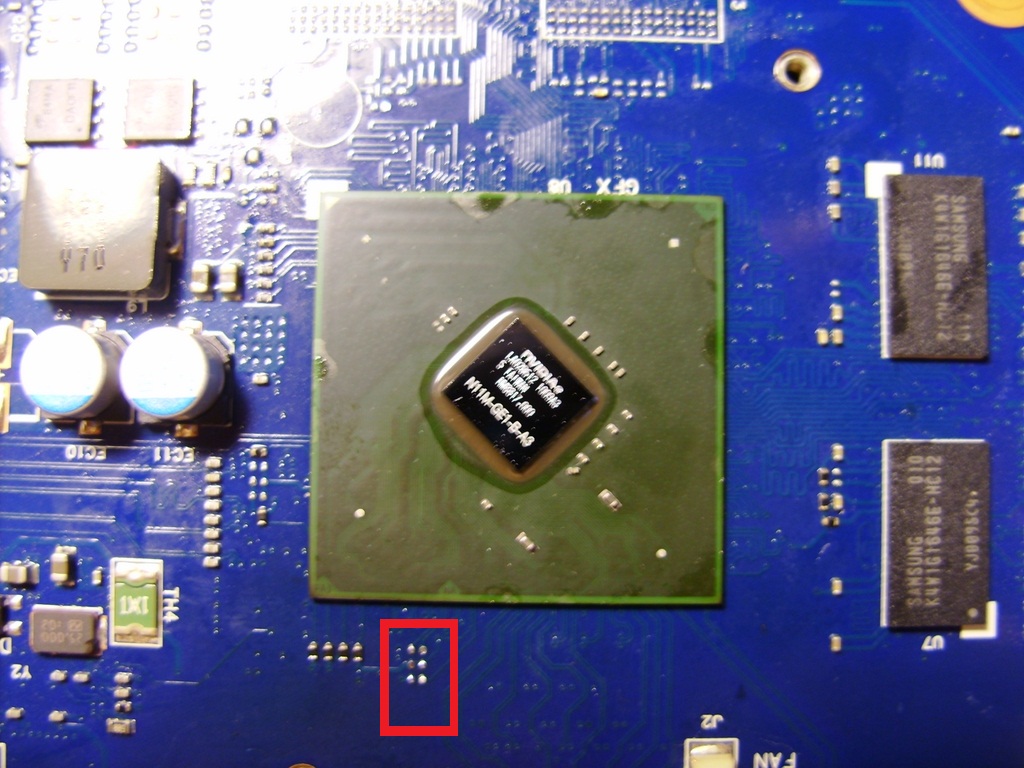

Witam ponownie, zabrałem się za kulkowanie karty graficznej, niestety podczas zabiegu przesunąłem kilka elementów w miejscu zaznaczonym na czerwono. Nie wiem czy były tam 3 czy tylko 2 rezystory 10k. Płyta: BREMEN-M REV:1.1 (091217)-6, laptop samsung r580.
___________________________________________
EDIT BY MODERATOR MICHAL3411
//fragment usunięto
___________________________________________
EDIT BY MODERATOR MICHAL3411
//fragment usunięto
