#1 Rozpoznanie układu 1767H usb - c, Lenovo Ideapad Slim 5 16ABR8

przez Sherlock69 • 22 sierpnia 2025, 11:40
Cześć,
czy możecie mi pomóc z rozpoznaniem układu abym mógł go zamówić?
Sprzęt Lenovo Ideapad Slim 5 16ABR8, oznaczenie płyty LA-M653P.

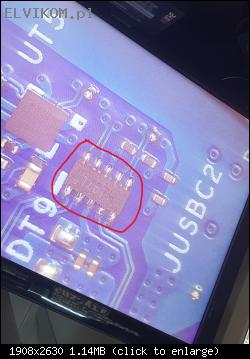

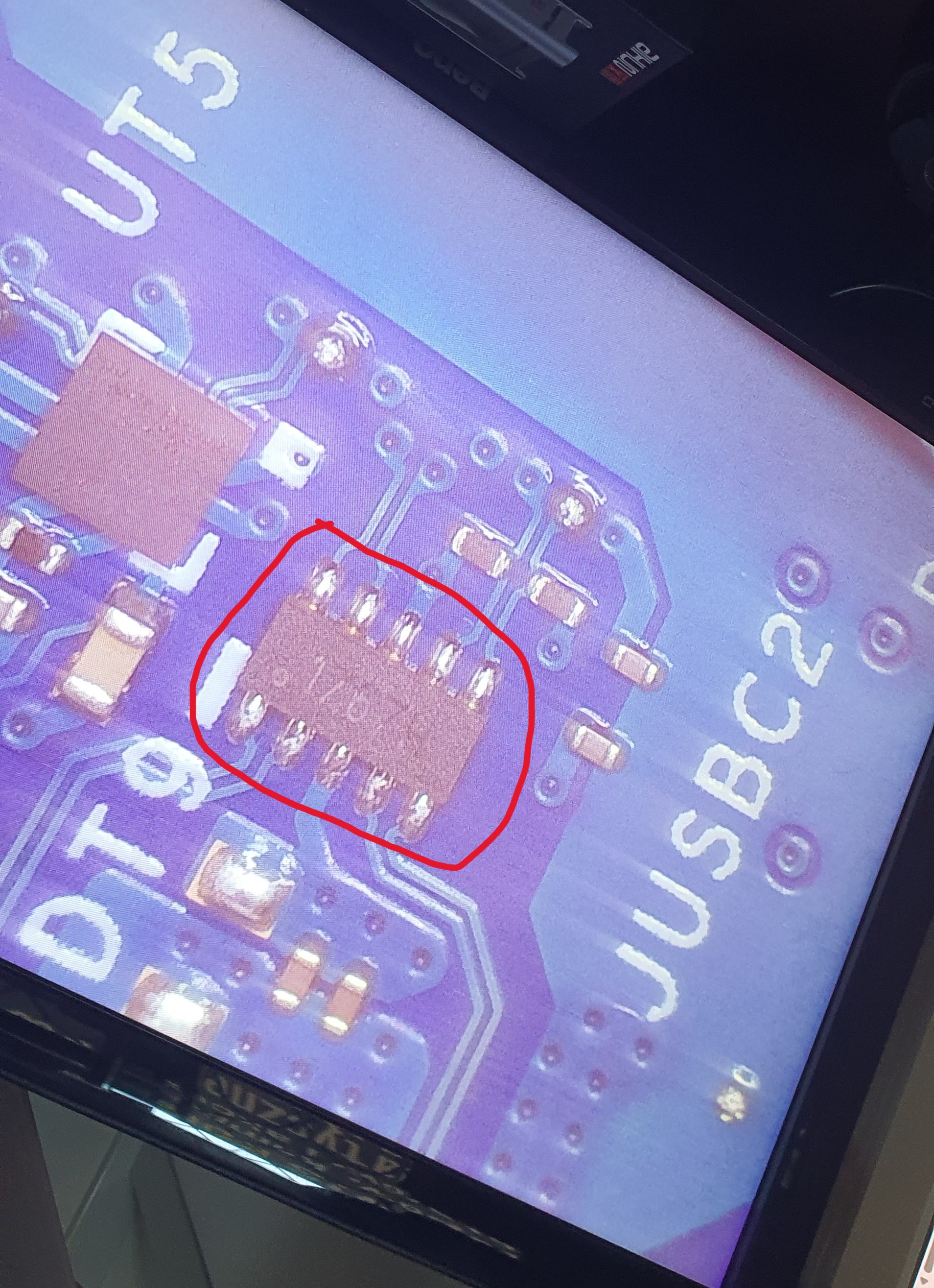

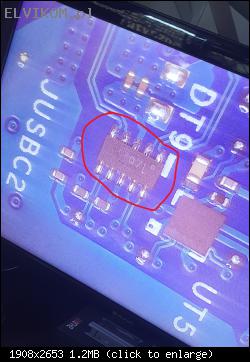

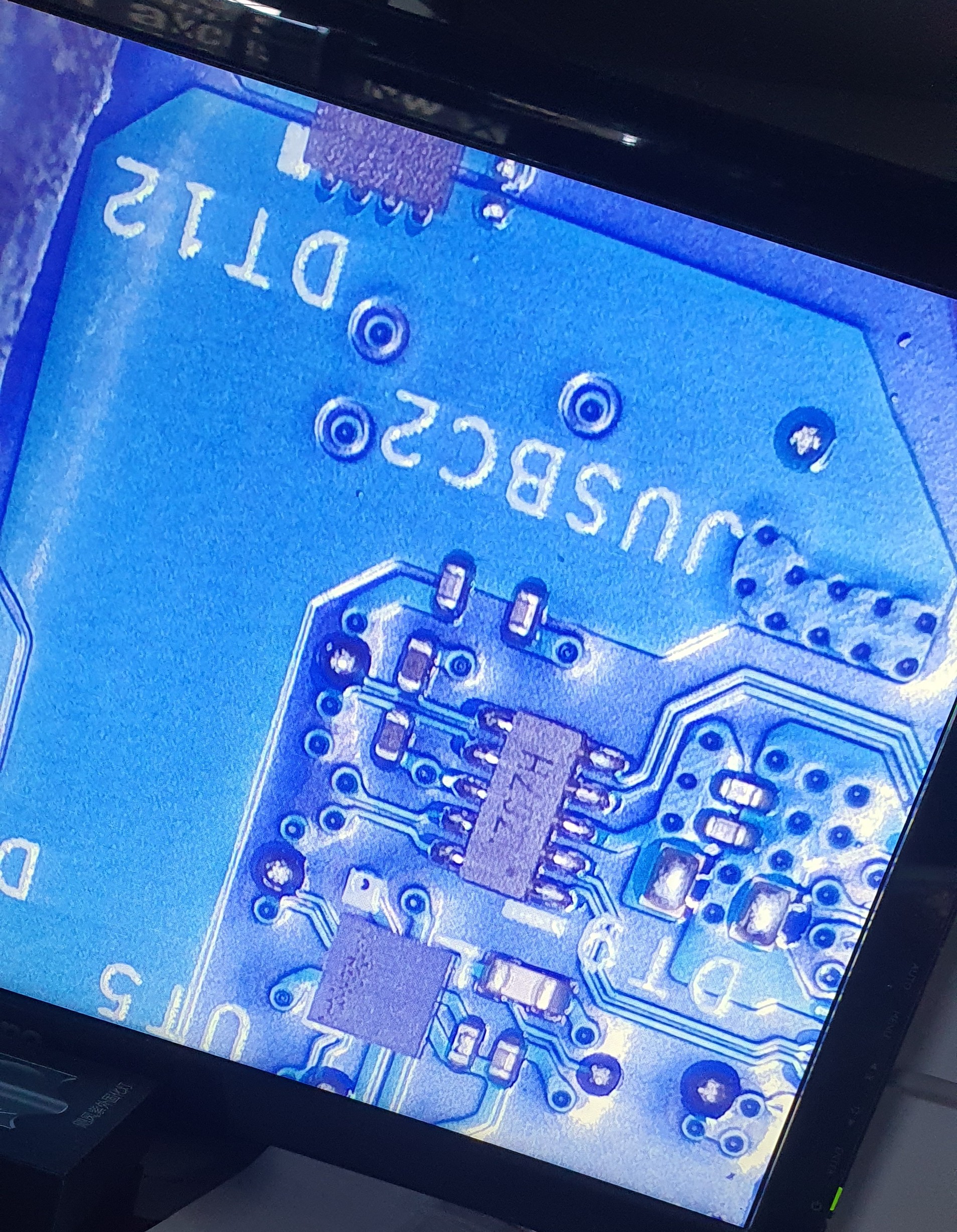

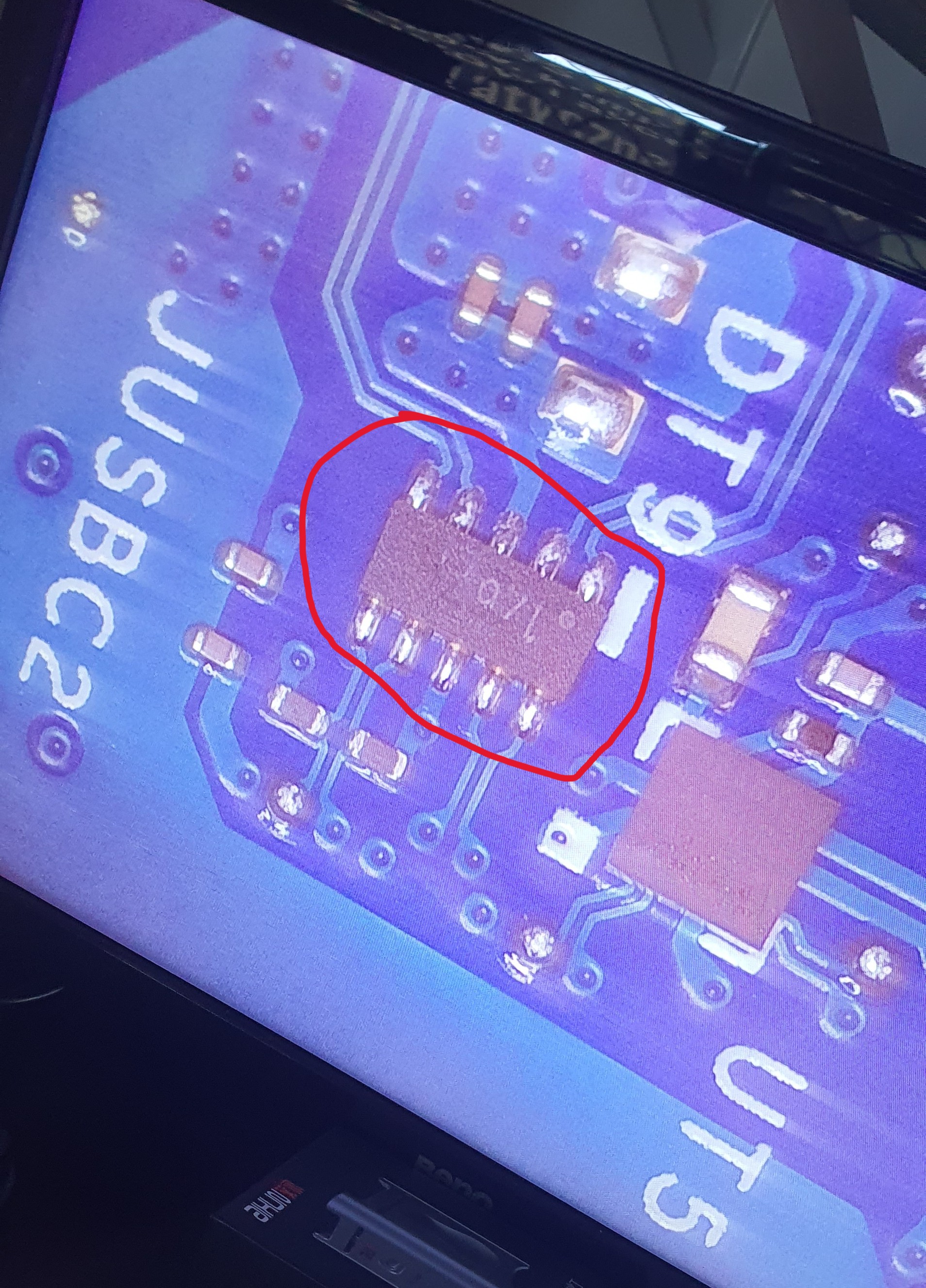

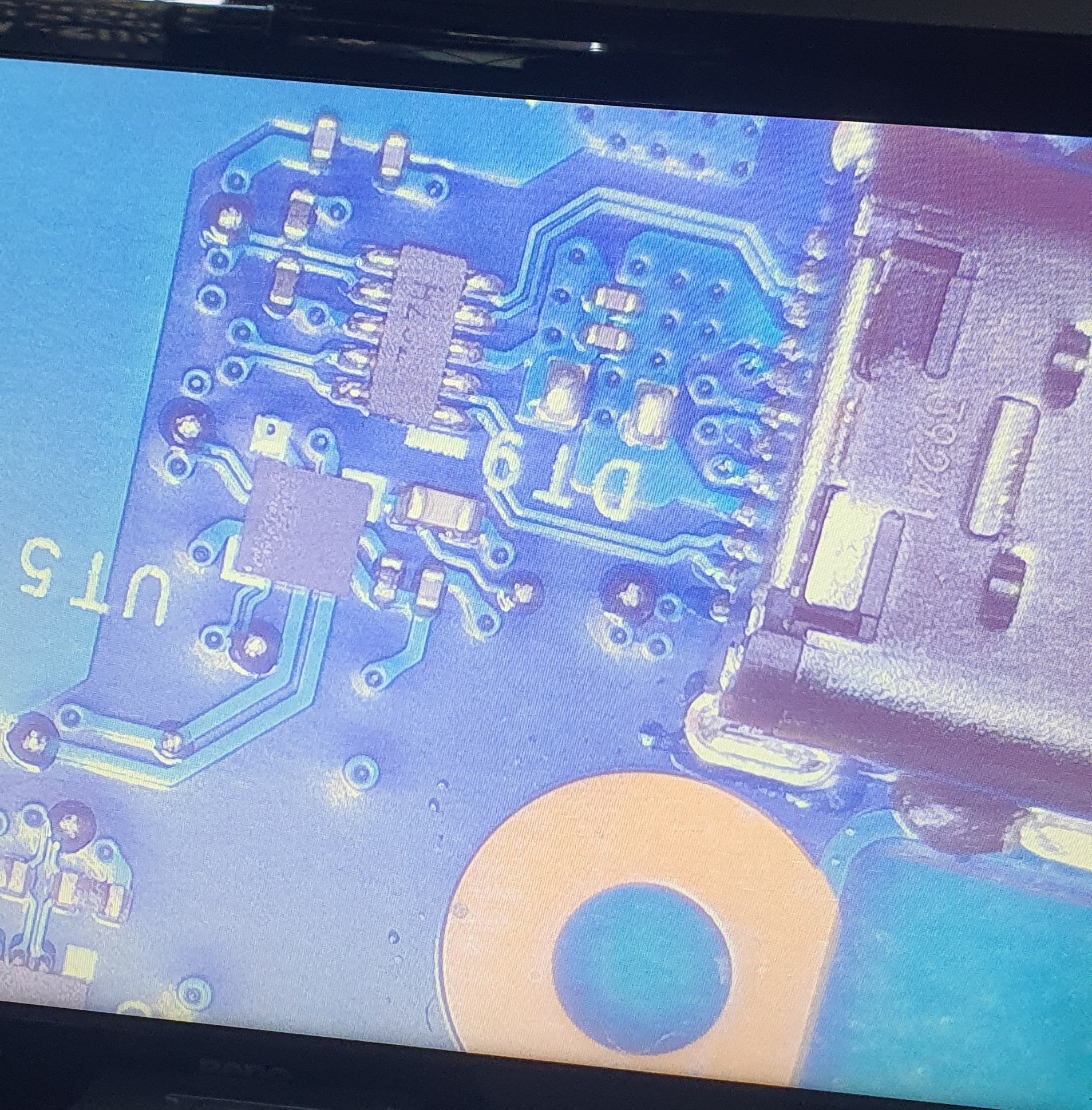

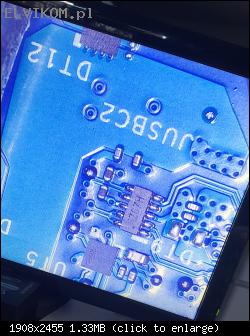

Załączam zdjęcia spalonego układu oraz zdjęcia przy drugim sprawnym usb-c.
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

Re: Rozpoznanie układu 1767H usb - c, Lenovo Ideapad Slim 5 16ABR8

przez Google Adsense [BOT] • 22 sierpnia 2025, 11:40

#2 Re: Rozpoznanie układu 1767H usb - c, Lenovo Ideapad Slim 5 16ABR8

przez matic • 22 sierpnia 2025, 13:28
Hello!

This component is a 4-channel ESD TVS protection diode array. It may be KZ176S-04F, but I'm not sure.
However, you can replace it with any low capacitance ESD TVS diode array in the DFN2510 package with a reverse stand-off voltage of 5V.
You can use for example: AOZ8808DI-05, AZ1045-04F, KZ176S-04F, ESD5344D, ESDR0524P, L05ESDL5V0NA-4, ...
