#1 PS5 - brak obrazu HDMI

Kamcio1986 • 17 Листопада 2025, 16:15
Witam serdecznie,
Pacjent PS5 płyta EDM-033. Po wymianie złącza HDMI (standardowo, było to mechanicznie uszkodzone), po kilku dniach stracił obraz video.
Sprawdzone ścieżki i ciągłość od złącza HDMI do Retimera.

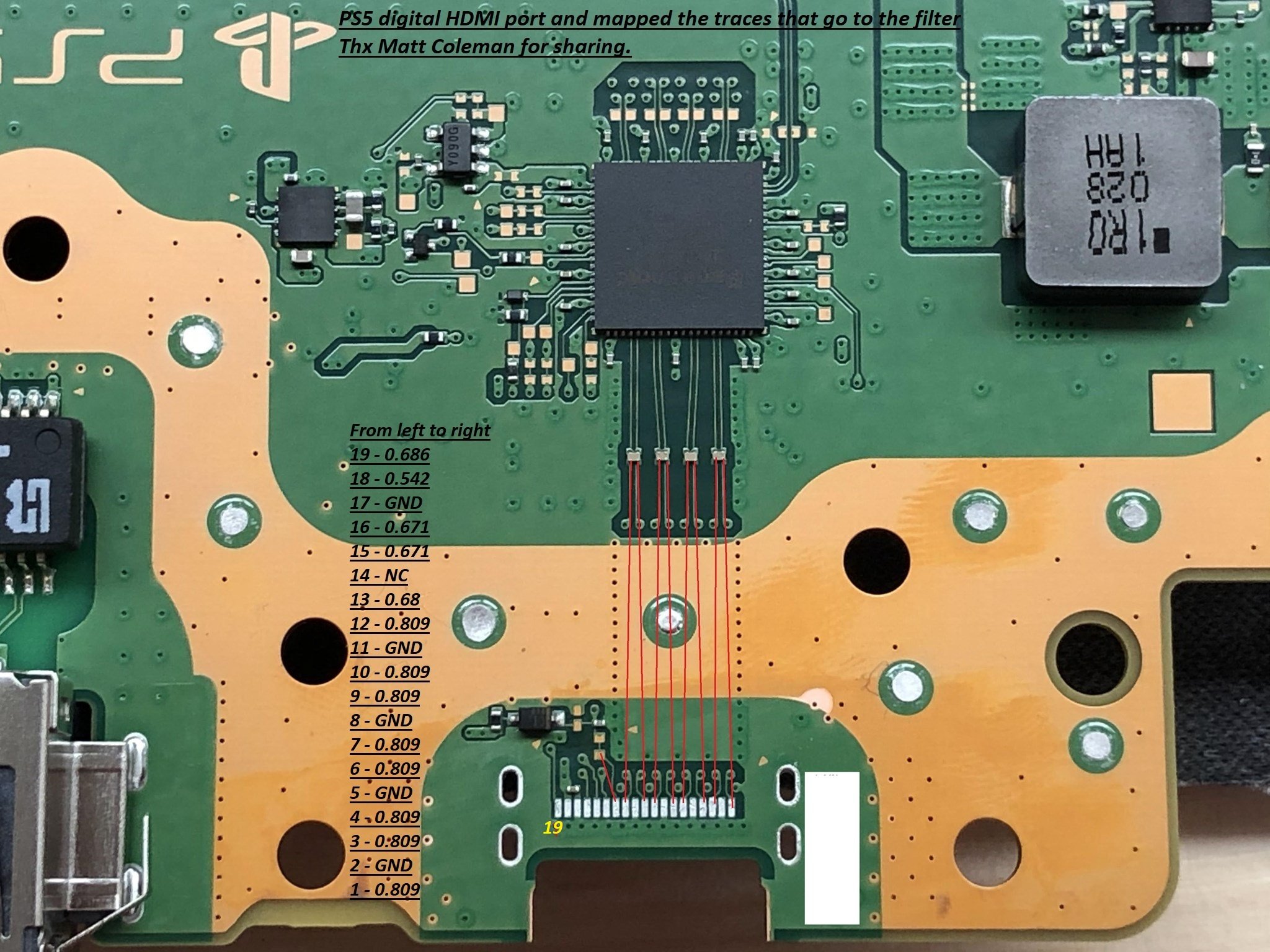

Wykonany pomiar spadków napięć na złączu HDMI - zgodnie z zdjęciem poniżej:

Зображення

I nie zgadza mi się spadek na pinie 18, zamiast 0.542V mam 0.71V. Jakieś pomysły?
Pozdrawiam serdecznie.

Re: PS5 - brak obrazu HDMI

Google Adsense [BOT] • 17 Листопада 2025, 16:15

#2 Re: PS5 - brak obrazu HDMI

Vogelek23 • 17 Листопада 2025, 16:49
Czy po włączeniu konsoli z podłączonym monitorem na pinie 18 masz jakiekolwiek napięcie do masy? Powinno być 5V ±0,25V.
