#1 Prośba o opisanie prawidłowych napięć w obwodzie


przez clops35 4 maja 2021, 10:18
Witam,

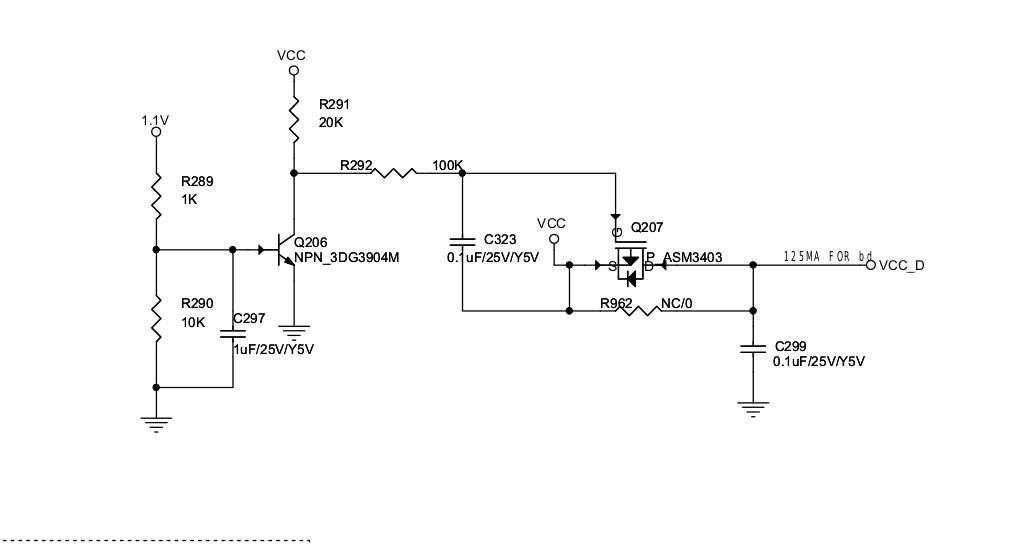

przedstawiony na zdjęciu wycinek schematu pochodzi ze wzmacniacz kina domowego.
Interesuje mnie jakie powinny być prawidłowe napięcia przy sprawnie działającym obwodzie w punktach:
1. Baza Q206
2. Bramka Q207
3. VCC_D
Obrazek
Dodam że napięcia:
VCC = 5,14V
1,1V = 1,178V
R962 nie jest obsadzony na płycie.

Pozdrawiam.

Re: Prośba o opisanie prawidłowych napięć w obwodzie


przez Google Adsense [BOT] 4 maja 2021, 10:18

#2 Re: Prośba o opisanie prawidłowych napięć w obwodzie


przez Vogelek23 4 maja 2021, 14:45
1. Baza Q206: około 0,6V (tyle, ile wynosi spadek napięcia na złączu B-E tranzystora bipolarnego).
2. Bramka Q207: 0V (zakładając, że Q206 jest wysterowany i otwarty).
3. VCC_D: = 5V (założenie z Q206 jak wyżej).

Gdy pojawia się napięcie 1.1V, przez Q206 zaczyna płynąć prąd bazy ok. 5uA, co powoduje, że węzeł R291/R292 przyjmuje potencjał masy (z uwagi na wartość R291, prąd kolektora nie powinien przekraczać 250uA przy VCC = 5V; wzmocnienie stałoprądowe tranzystora Q206 wynosi ok. 100, więc pracuje on w tzw. bezpiecznym obszarze). Ponieważ Q207 to P-MOSFET a jego napięcie bramki (równe 0V) jest niższe, niż napięcie VCC (5V), tranzystor ten włącza się, podając zasilanie 5V z gałęzi VCC do węzła VCC_D.

Warto wspomnieć też o roli kondensatora C297 - otóż w tym układzie tworzy on wraz z rezystorem R289 filtr dolnoprzepustowy, którego stała czasowa jest ustawiona na ok. 1ms (w praktyce nieco mniej z uwagi na to, że kondensator nie naładuje się powyżej napięcia B-E oraz z uwagi na obecność rezystora R290). To opóźnienie pozwala na włączenie napięcia VCC_D już po ustabilizowaniu napięcia 1.1V, co w przypadku urządzeń audio ma spore znaczenie, wydatnie redukując stuki i trzaski pochodzące z obwodów zasilania podczas włączania sprzętu.
