Oznaczenia charakterystyk potencjometrów są, niestety, różne u różnych producentów. Zwykle przyjmuje się, że:
A - charakterystyka liniowa,
B - charakterystyka wykładnicza,
C - charakterystyka logarytmiczna.
ALPS ma jednak w tym temacie nieco inną koncepcję:
A - charakterystyka logarytmiczna (z ang.
logarithmic taper lub po prostu
audio taper), która wygląda jak wykładnicza,
B - charakterystyka liniowa (z ang.
linear taper),

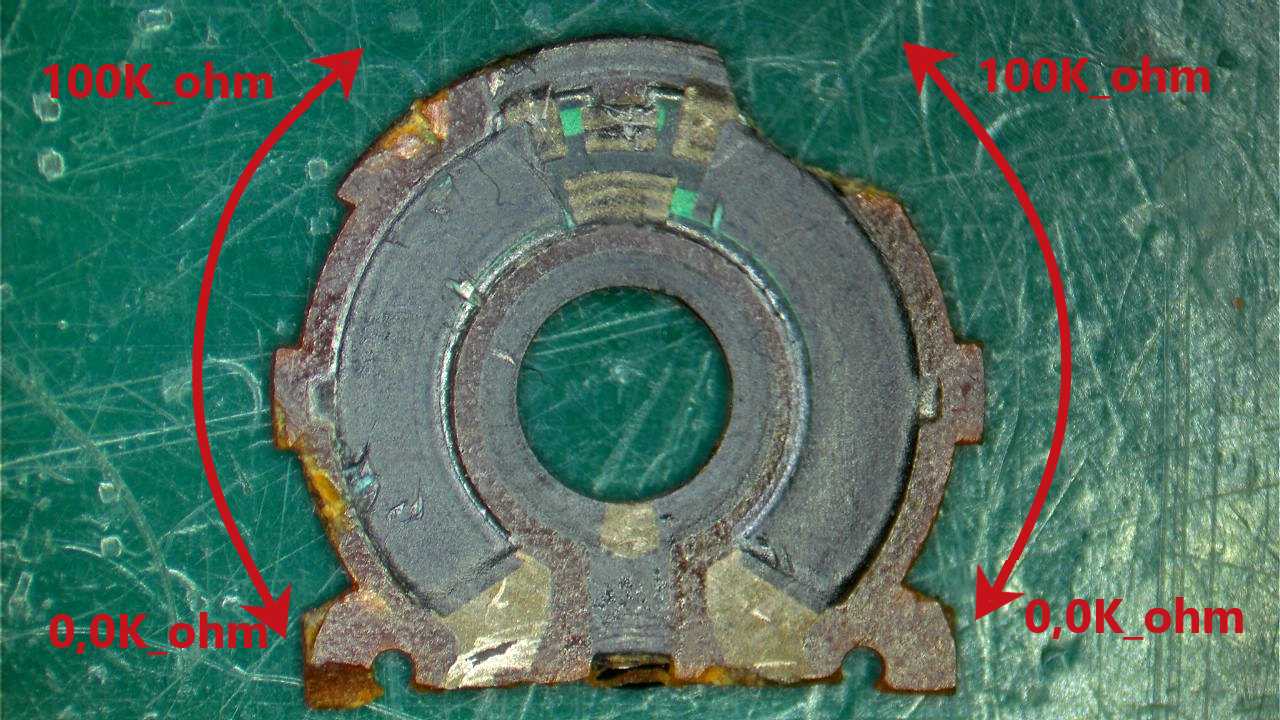

C - charakterystyka odwrotna logarytmiczna (z ang.
reverse logarithmic taper), która wygląda jak logarytmiczna.

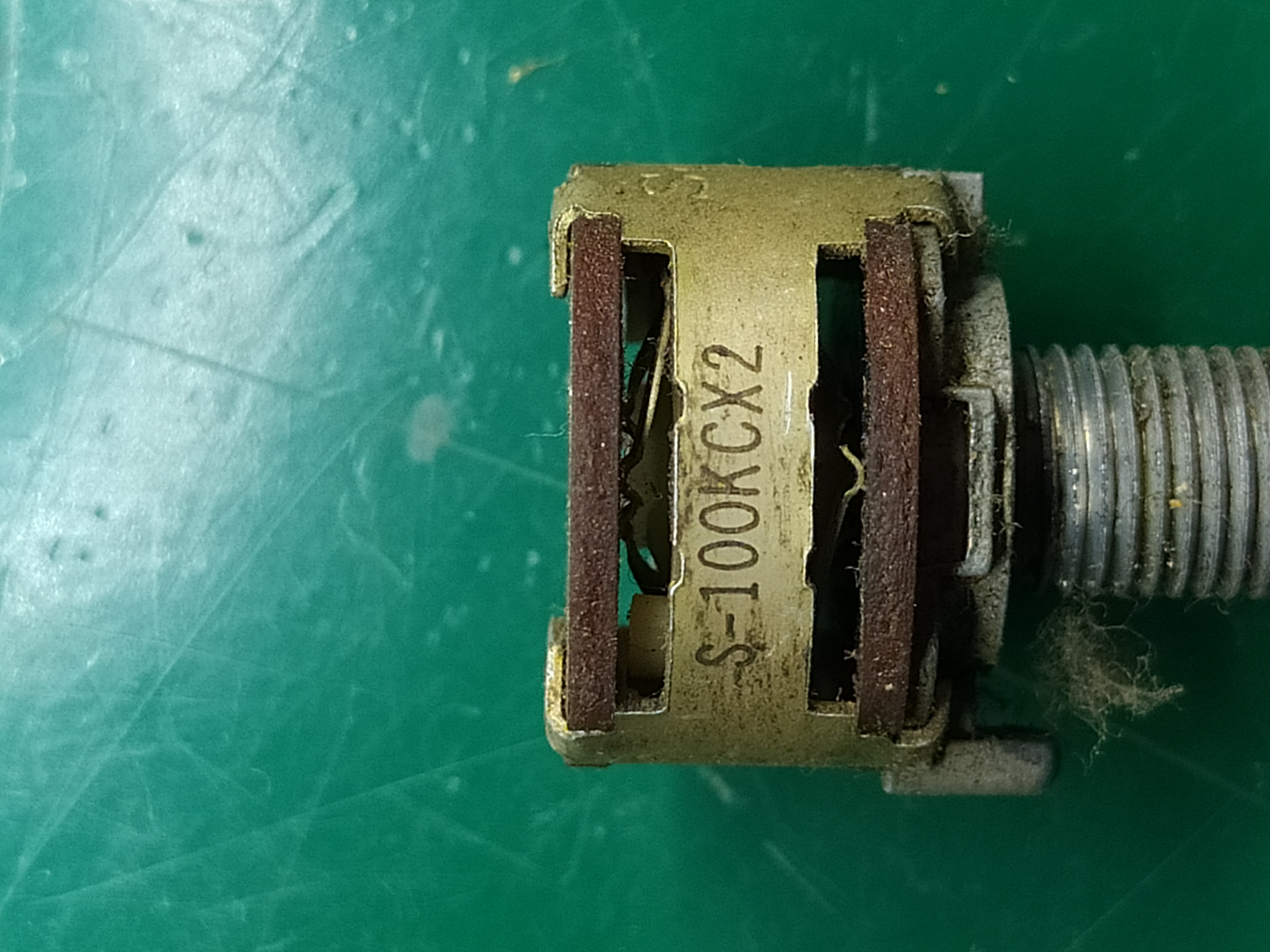

Jeśli jest to potencjometr ALPS, to w oznaczeniu masz informację, że wartość to 100kΩ (100K), charakterystyka jest odwrotna logarytmiczna (C), a także, że jest to potencjometr koncentryczny podwójny, zwany po naszemu stereofonicznym (X2). Dobranie zamiennika będzie polegało na:
- zmierzeniu długości osi (ang. shaft) od gwintu do czubka i określeniu jej typu - w tym przypadku mamy do czynienia z osią wielowypustową (ang. splined) lub inaczej radełkowaną (ang. knurled),
- zmierzeniu długości i średnicy gwintu (ang. thread),
- zmierzenie odległości (ang. pitch lub distance) między pinami,
- ustalenie typu potencjometru; w tym przypadku jest to potencjometr montowany do PCB (ang. PCB mount), kątowy (ang. angled),
- ustaleniu wartości oraz charakterystyki (to już zrobiliśmy powyżej).

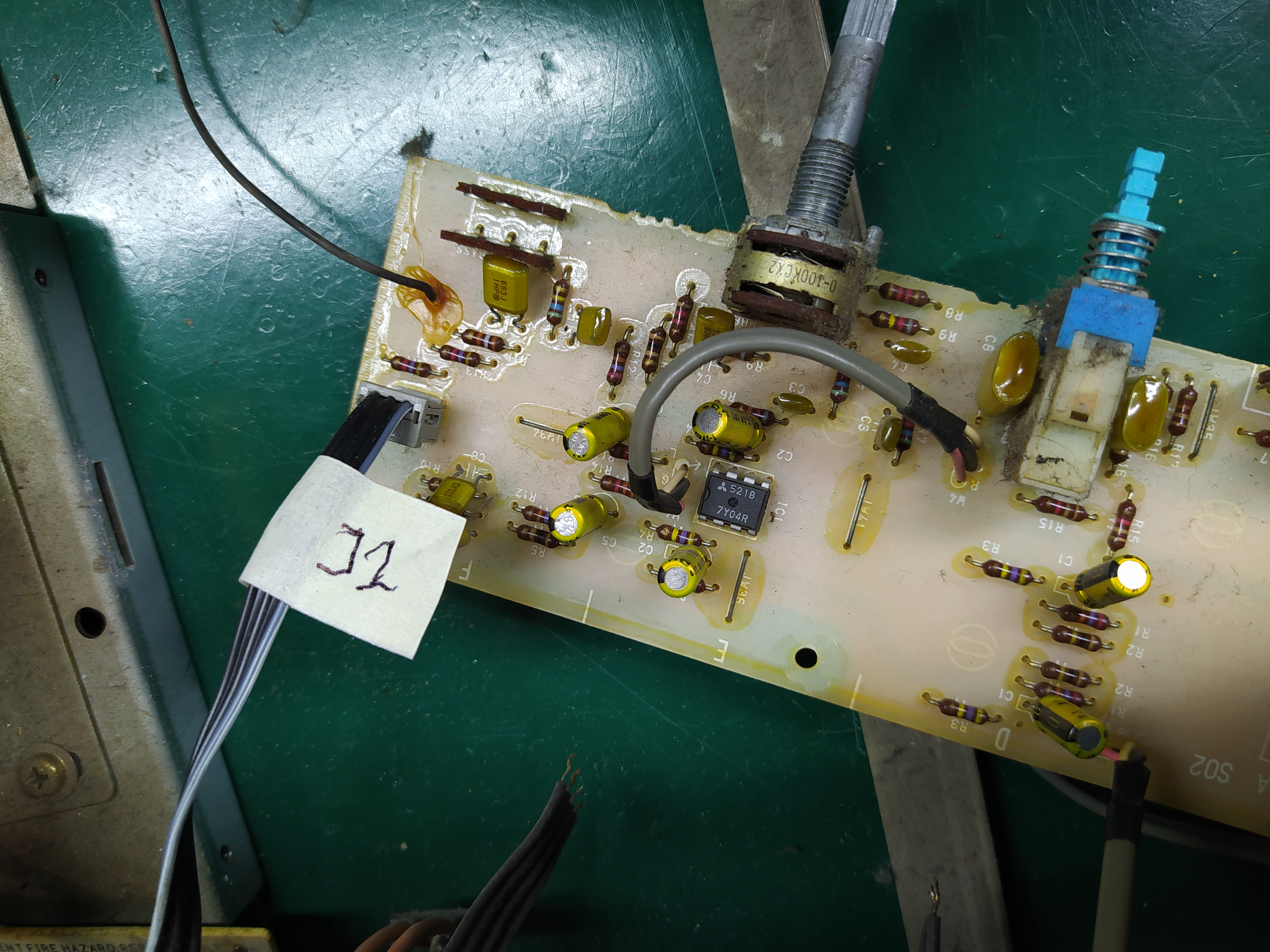

Niestety, z doborem zamiennika będzie tutaj spory problem - potencjometr niskich tonów w tym wzmacniaczu nie jest standardowym potencjometrem, wygląda bowiem bardziej jak potencjometr balansu. Jego oznaczenie w instrukcji serwisowej (RKDA2S) nie jest tożsame z oznaczeniem potencjometru wysokich tonów (RKDA20). Nic konkretnego nie można także znaleźć po oznaczeniach z obudowy potencjometru. Na Twoim miejscu poszukałbym po prostu uszkodzonego wzmacniacza na części.
