#1 Prośba o identyfikacje elementu NB8606_MB_V4 Lenovo Ideapad S540-15IWL

Napisal/-a Alex1976 • 23 November 2022, 10:56

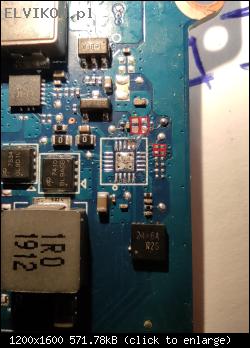

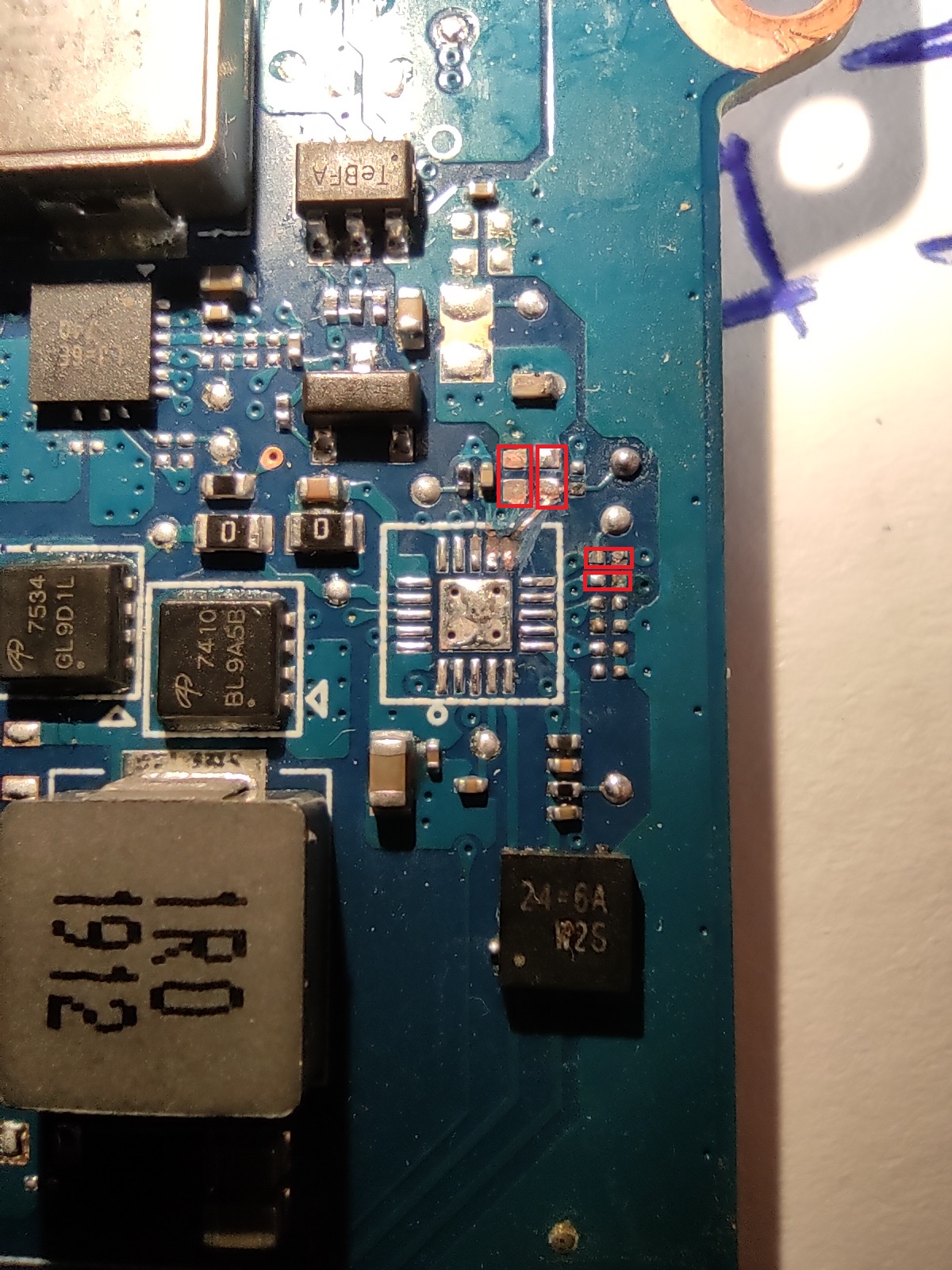

Witam. Płyta po zalaniu. Odpadły rezystory obok układu 24=6A. Na zdjęciu zaznaczyłem brakujące elementy.
Schematu nie znalazłem. Może ktoś jest w stanie pomóc?

Slika

Re: Prośba o identyfikacje elementu NB8606_MB_V4 Lenovo Ideapad S540-15IWL

Napisal/-a Google Adsense [BOT] • 23 November 2022, 10:56

#2 Re: Prośba o identyfikacje elementu NB8606_MB_V4 Lenovo Ideapad S650-15IWL  [REŠENO] 

Napisal/-a Vogelek23 • 23 November 2022, 13:53

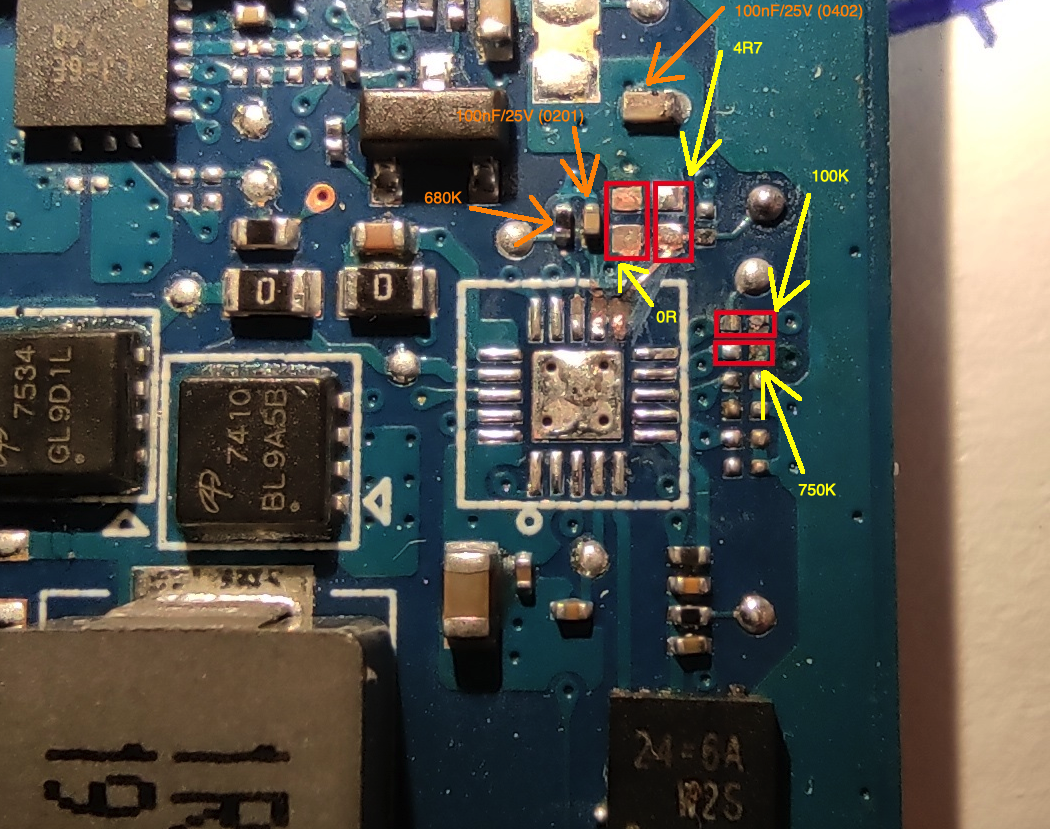

Oprócz zaznaczonych na żółto elementów, sugeruję wymianę tych, które zaznaczyłem na pomarańczowo (dopisałem ich wartości).
Slika

#3 Re: Prośba o identyfikacje elementu NB8606_MB_V4 Lenovo Ideapad S650-15IWL

Napisal/-a Alex1976 • 23 November 2022, 16:57
Rezystor 680K który kolega podał u mnie ma wartość 200K. Ten niby kondensator u góry 100nF/25V to był rezystor który odpadł i został tam tylko na jednej nodze przylutowany bo próbowałem go zmierzyć ale jak widać wszystko zjedzone. Do pozostałych rezystorów kolega ma pewność?

#4 Re: Prośba o identyfikacje elementu NB8606_MB_V4 Lenovo Ideapad S650-15IWL

Napisal/-a Vogelek23 • 23 November 2022, 18:13
To na górze to z pewnością jest kondensator, a nie rezystor, no chyba, że leży "do góry kołami" i na zdjęciu widać spód elementu. Elementy zostały ustalone na podstawie schematu bardzo podobnej platformy z tą samą przetwornicą - rezystor 680k nie jest krytyczny i może mieć mniejszą wartość (200k), ale zalecam wartość, którą podałem. Pozostałe elementy powinny mieć wartości takie jak podałem.

#5 Re: Prośba o identyfikacje elementu NB8606_MB_V4 Lenovo Ideapad S650-15IWL

Napisal/-a xamledyD • 30 November 2022, 09:27
Witam.

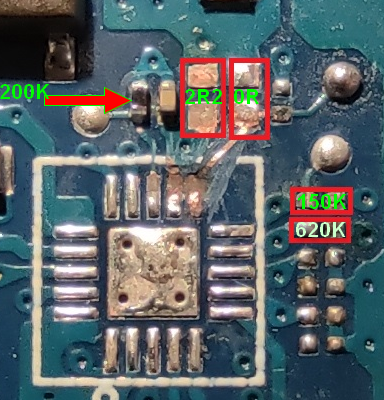

Poniżej wartości rezystorów zmierzone na identycznej płycie głównej:
Slika

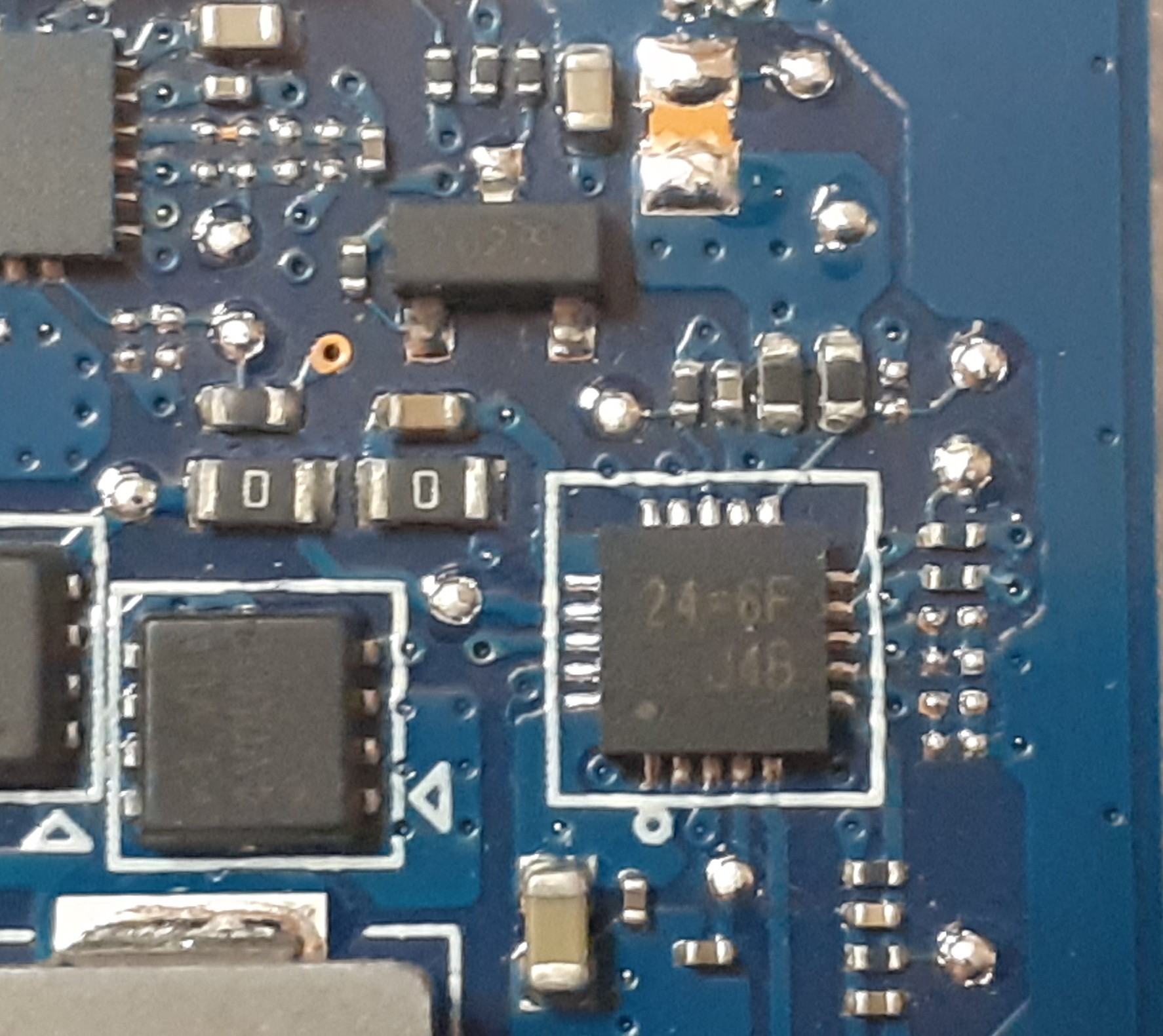

Miejsce, w którym Kolega Vogelek23 zidentyfikował kondensator 100nF/25V (0402) jest fabrycznie nieobsadzone - patrz zdjęcie poniżej.
Slika
Pozdrawiam

#6 Re: Prośba o identyfikacje elementu NB8606_MB_V4 Lenovo Ideapad S650-15IWL

Napisal/-a Alex1976 • 6 December 2022, 13:35
xamledyD napisal/-a:Witam.
Poniżej wartości rezystorów zmierzone na identycznej płycie głównej:
[ Obrazek ]
Miejsce, w którym Kolega Vogelek23 zidentyfikował kondensator 100nF/25V (0402) jest fabrycznie nieobsadzone - patrz zdjęcie poniżej.
[ Obrazek ]
Pozdrawiam


Dzięki za pomoc ale laptop już oddany klientowi.
Rezystory wlutowane tak jak podał kolega Vogelek23.
