Prośba o identyfikację elementu model płytki Da0p5dtb8b0

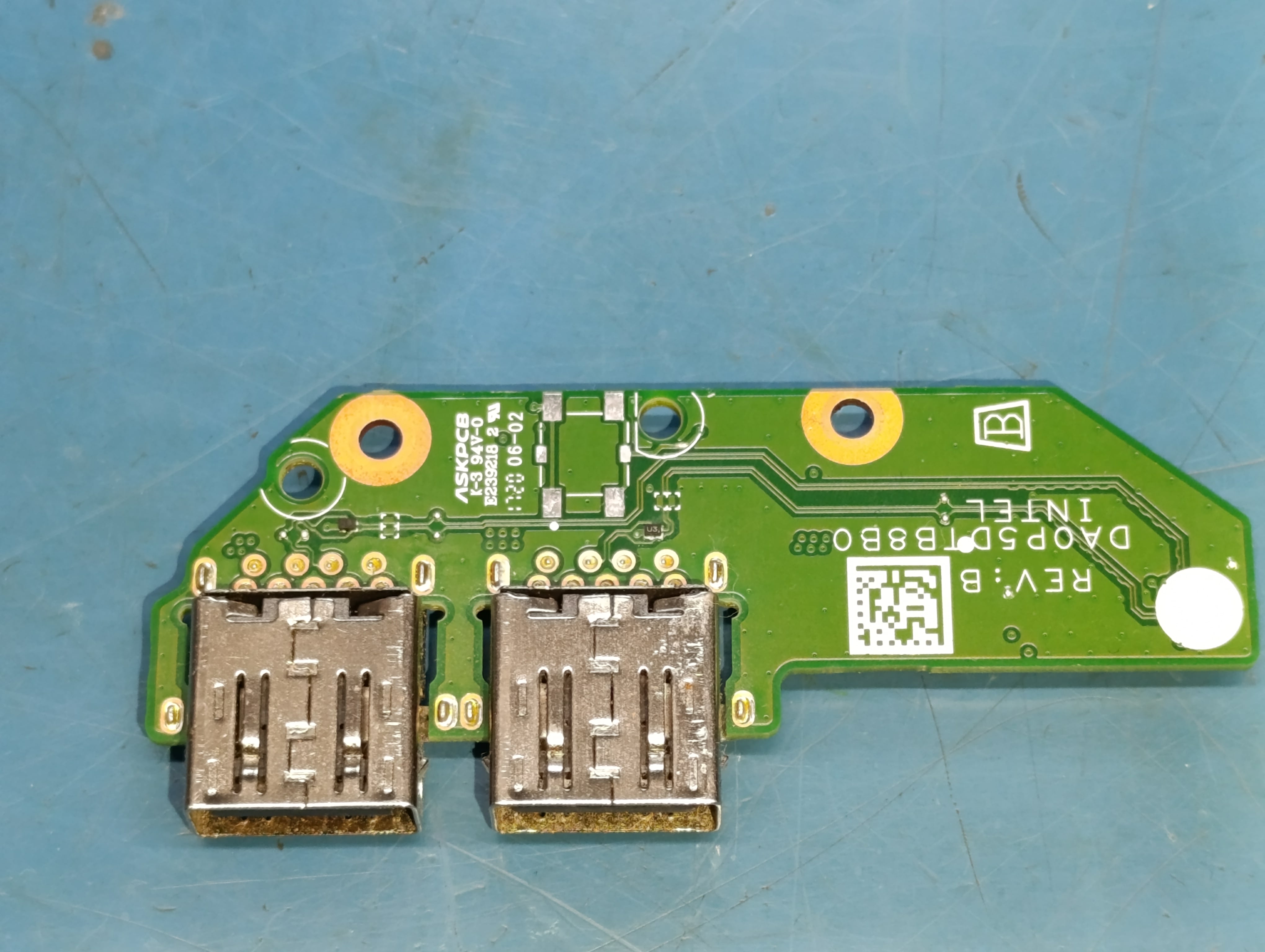

Proszę o pomoc w identyfikacji elementu na płytce USB model Da0p5dtb8b0.



Bardzo dziękuję.

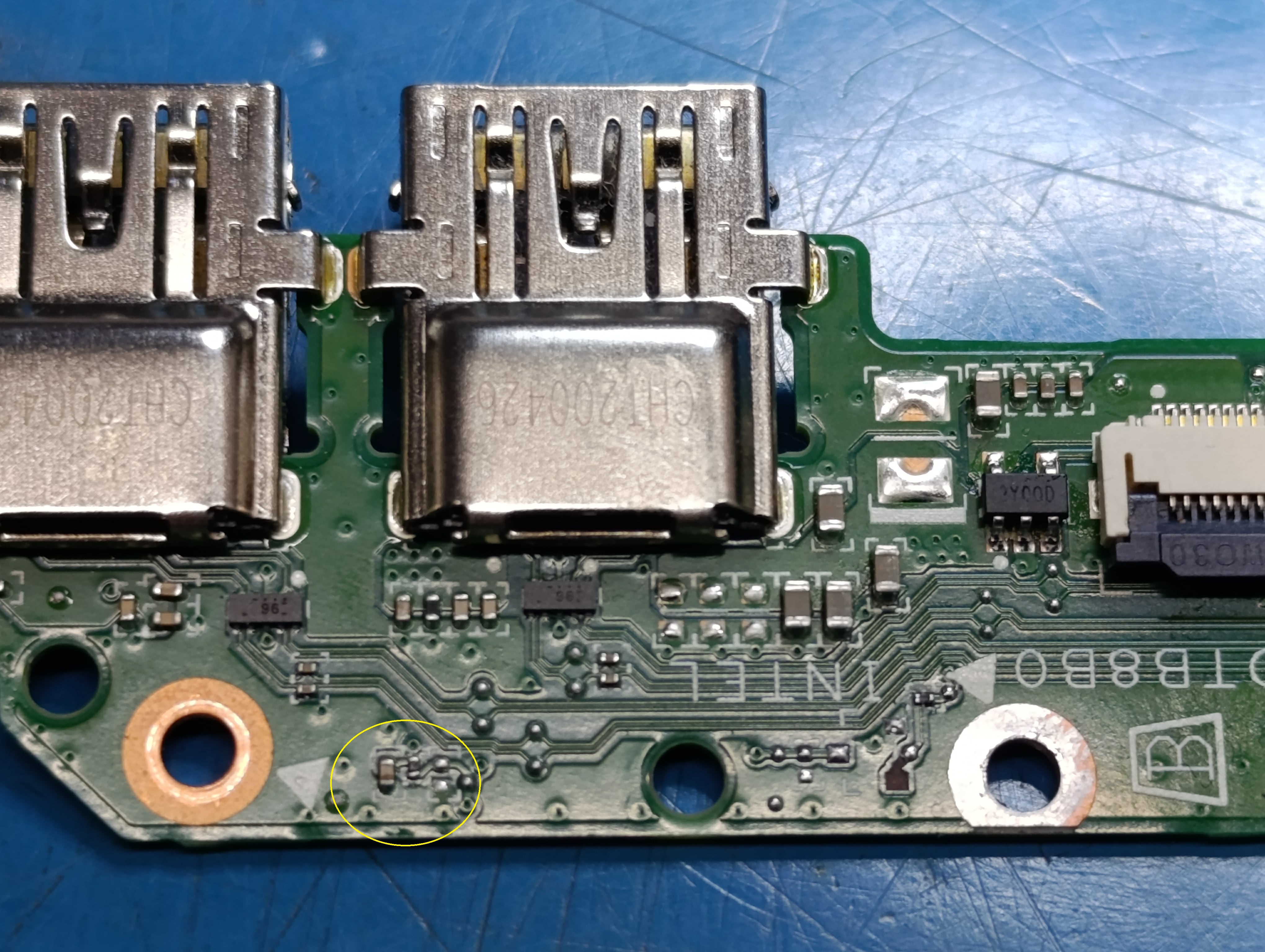

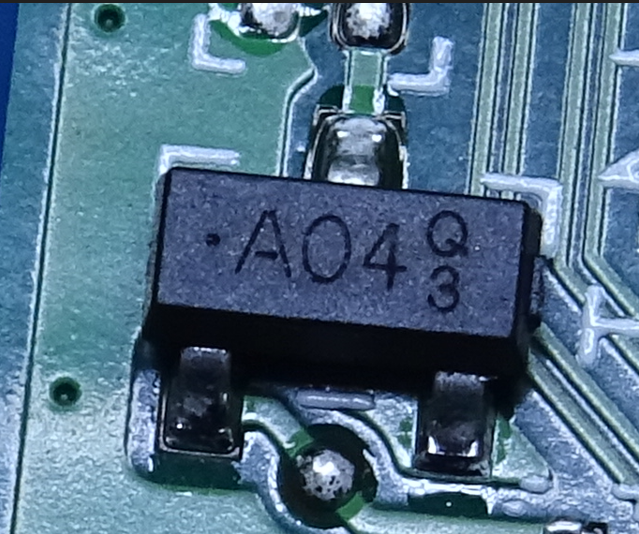

Jakaś podpowiedź, co tam jest nadrukowane na obudowie? Ze zdjęcia nie można tego odszyfrować. Ponadto, 5-nózkowy przełącznik USB G517H1T11U (device marking 5AH1x) przy szerokim złączu wygląda na spalony. Więcej o przełączniku: post259990.html#p259990

To jest zdjęcie podglądowe, na mojej płytce nie ma tego elementu.

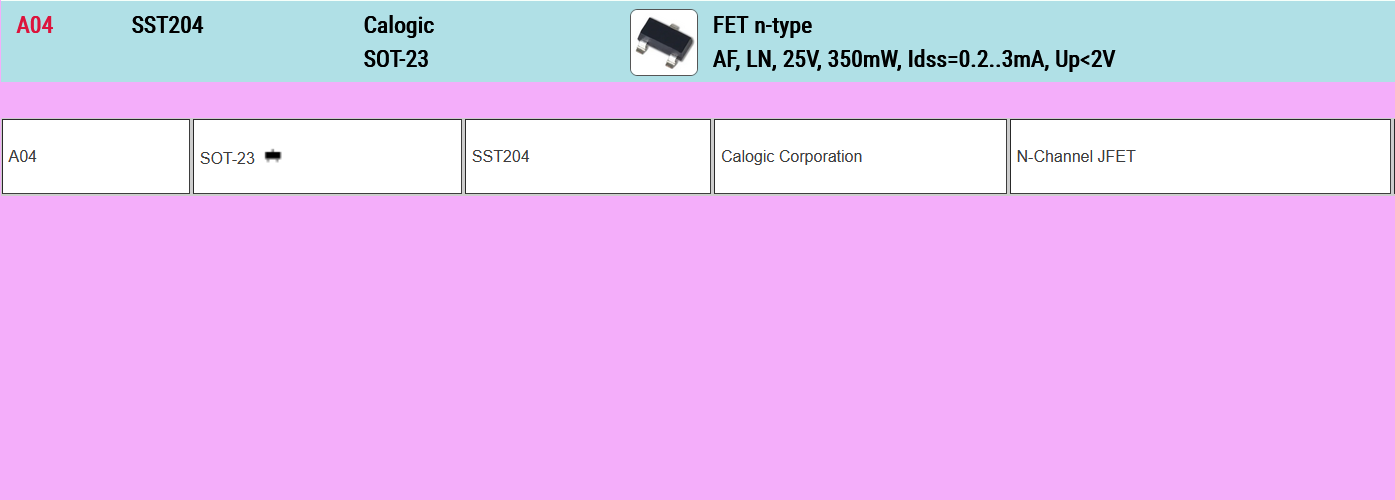

Udało się wyczytać że może to być SST204, jakby ktoś mógł potwierdzić.

Mam co do tego bardzo duże wątpliwości - na płytach laptopowych próżno szukać tranzystorów JFET. Nad tym elementem jest rezystor, chyba w obudowie 0201, który jednym padem jest podłączony do pinu 1 elementu. Zmierz jego wartość i ustal, czy drugi pad rezystora łączy się z gniazdem ZIF i jeśli tak, to z którym konkretnie pinem. Jeśli z pinem 23, to poszukiwany element jest czujnikiem Halla (zamknięcia klapy ekranu). Sprawdź także, czy pin 3 elementu (po lewej, osobny pin) jest połączony z pinem 4 przełącznika USB oraz, czy pin 2 (górny prawy) łączy się z masą - jeśli tak, to poszukiwany element jest zwykłym MOSFETem typu 2N7002.

Twoje przypuszczenia są słuszne, dałem się wrolować w kawałę jak małe dziecko : ( wstyd się przyznać.




Noga 23 - LID_EC na płycie głównej.

Najlepiej będzie ustalić, czy w miejscu, gdzie znajduje się ten czujnik na płytce USB, na tej samej wysokości jest też magnes w klapie matrycy. Mały śrubokręt pozwoli Ci zlokalizować ten magnes bez rozbierania obudowy - wystarczy go lekko przytrzymać za koniec uchwytu i przejechać czubkiem prostopadle do krawędzi ekranu (nie dotykając ekranu, aby go nie porysować). Wyczujesz w pewnym momencie, że śrubokręt "ucieka" czubkiem w stronę magnesu. Jeśli magnes jest zlokalizowany bezpośrednio nad czujnikiem, to masz 100-procentowe potwierdzenie, że jest to czujnik Halla. A jeśli tak, to należałoby ustalić, jaki to dokładnie czujnik, bo Twój pinout z kartki różni się znacząco od standardowych czujników Halla, stosowanych w laptopach.

Na 100% to można powiedzieć że nie jest to czujnik Halla ponieważ zabawa z magnesem wskazała inne położenie czujnika blisko gdzieś HDMI na laminacie płyty głównej.

Z drugiej strony popatrz na to , mam nadzieje że nie złamię żadnego punktu regulaminu.

dellpol napisal/-a:Na 100% to można powiedzieć że nie jest to czujnik Halla ponieważ zabawa z magnesem wskazała inne położenie czujnika

Niestety, ale nie można tego wykluczyć na 100% - owszem, na płycie głównej znajduje się czujnik HE3400, który zwiera sygnał LID# do masy przy zamkniętej klapie matrycy, ale sygnał z płytki USB to LID_EC# - te dwa sygnały są ze sobą ściśle powiązane tranzystorem PQ253. Jeśli sygnał LID# zostanie ściągnięty do stanu niskiego przez czujnik w okolicy złącza HDMI, to sygnał LID_EC# także zostanie natychmiast ściągnięty do stanu niskiego. W praktyce to właśnie sygnał LID_EC# "informuje" kontroler EC, że klapa matrycy jest zamknięta. Zaznaczyłem ten fragment poniżej czerwonym kółkiem.


OK, zbierzmy informacje, które wiemy na 100%. Mamy element, którego pinout wygląda tak:


Wiemy na 100%, że:
- pin 2 elementu jest podłączony do masy,
- pin 1 elementu jest podłączony przez zworkę 0201 do pinu 23 złącza ZIF (sygnał LID_EC#),
- pin 3 elementu jest podłączony do włącznika (według Twojego schematu).

Skoro pin 3 jest podłączony do włącznika (ale nie od strony masy), to powinien być także podłączony do pinu 21 (sygnał NBSWON1#) złącza ZIF - zweryfikuj to połączenie. Pin 2 elementu natomiast jest podłączony do masy, więc powinien być podłączony także do pinu 1 złącza ZIF (i jednocześnie do pinów 4, 7, 10, 13, 16 i 19) - zweryfikuj te połączenia.

Jeśli założyć, że jest to MOSFET, to w przypadku, gdy sygnał LID_EC# wejdzie w stan wysoki (na przykład po otwarciu klapy matrycy), to na bramce (pin 1) mamy 3V, co powoduje, że tranzystor zwiera dren (pin 3) do masy (pin 2). Czyli technicznie rzecz biorąc, zwiera sygnał NBSWON1# do masy, co symulowałoby wciśnięcie i przytrzymywanie włącznika. Nigdy nie spotkałem się z takim rozwiązaniem - byłoby ono zresztą nieco bez sensu, bo zwarcie na włączniku zwykle wyłącza komputer po kilku sekundach lub powoduje, że komputer cyklicznie włącza się i wyłącza.

Jeśli założymy, że jest to JFET SST204, to jeśli włącznik pozostaje zwolniony, to na bramce (pin 3 - tutaj bramka jest zamieniona z drenem, porównując do MOSFETa) jest 3V, a gdy jest wciśnięty, to mamy 0V. Znów rozwiązanie bez sensu - JFET z kanałem N potrzebuje bowiem UJEMNEGO napięcia na bramce (poniżej -2V) do wyłączenia się lub ograniczenia przepływu prądu między drenem a źródłem. W praktyce zatem taki tranzystor byłby trwale włączony i na stałe zwierałby sygnał LID_EC# do masy, co skutkowałoby zwyczajnie brakiem podświetlenia ekranu. Poza tym, jak już wspomniałem, w laptopach nie stosuje się tranzystorów JFET - a zwłaszcza z kanałem N - bo skąd niby w laptopach wziąć ujemne względem źródła napięcie do zmiany stanu takiego tranzystora? Nie, to zdecydowanie nie jest JFET SST204. Ktoś tam na forum vlab.su poszedł na skróty.

Zweryfikuj połączenia, które podałem na początku postu, bo musimy wiedzieć, jak to jest ze sobą faktycznie połączone. Nie sugeruj się tym, że noga 2 elementu jest połączona do tej samej ścieżki, co pad pod śrubę - nie musi to być wcale masa na tym padzie. Sprawdź, czy noga 2 elementu jest podłączona do pinów 1, 4, 7, 10, 13, 16 i 19 złącza ZIF, czy może do pinów 24-30 tego złącza - bo jeśli to drugie, to pin 3 powinien być podłączony do masy (piny złącza ZIF j/w) i wtedy to będzie na 100% klasyczny czujnik Halla.

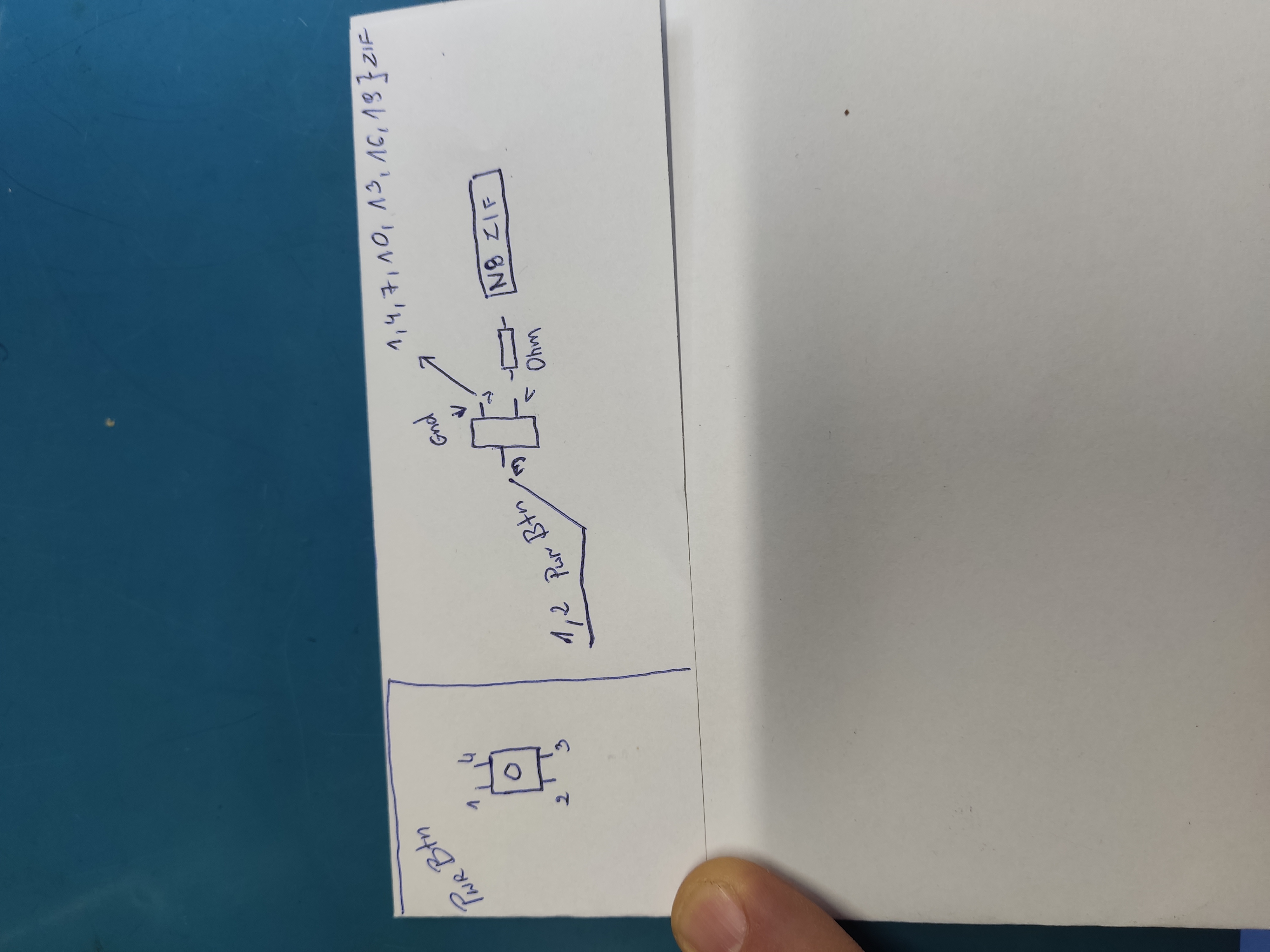

Na rysunku jest błąd nie N8 a N23 na schemacie ( N8 jeśli liczone jest na małej płytce ).

Sprawdzone, co więcej, NBSWON#1 również nie dzwoni na żadnym z padów od pwrbtn

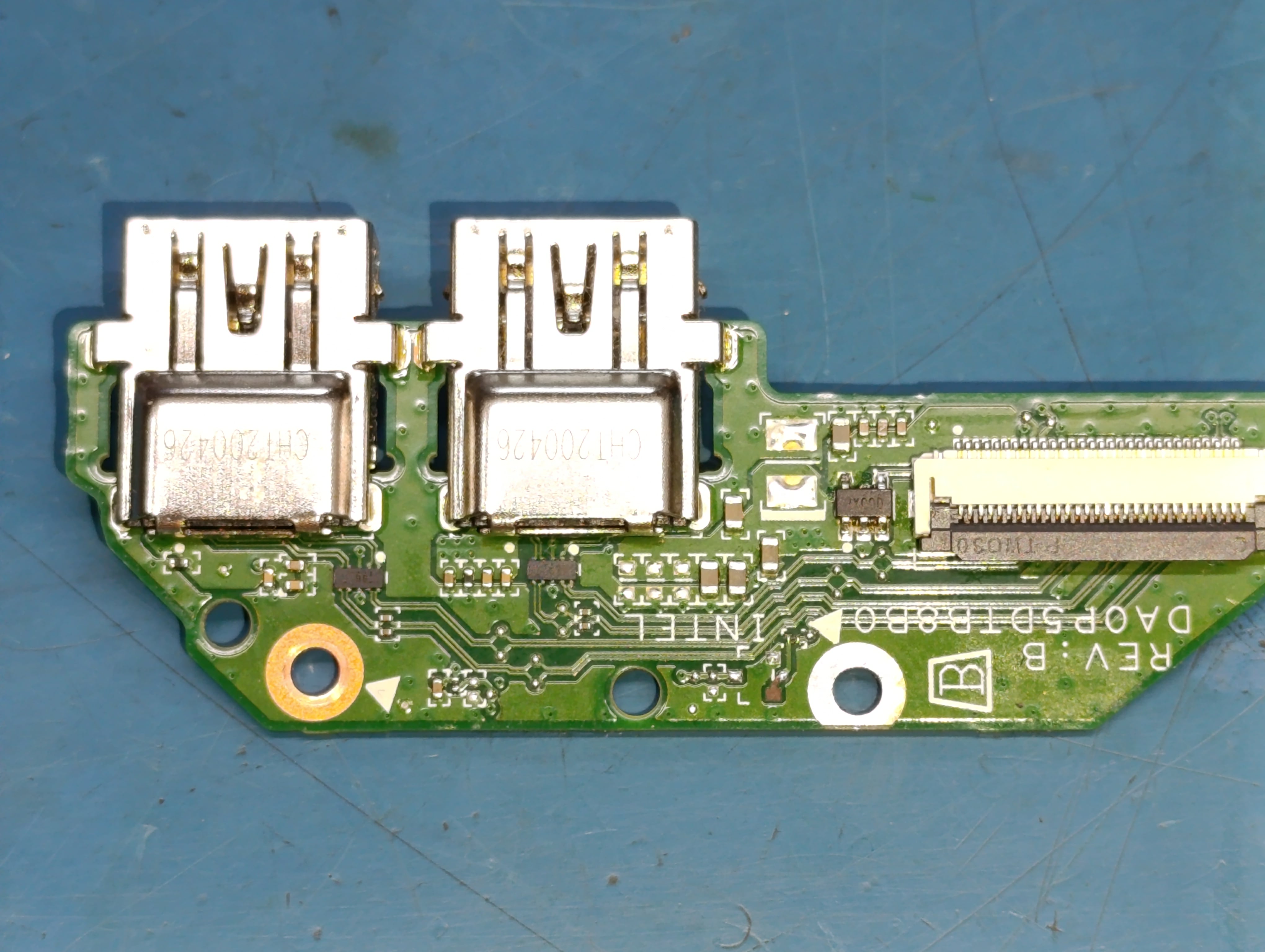

Czy piny 3 i 4 włącznika łączą się z masą? Jeśli tak, to prawdopodobnie pomiędzy pinami 1 i 2 włącznika a sygnałem NBSWON#1 znajduje się rezystor, dlatego możesz nie mieć czystego przejścia (zwarcia) do złącza ZIF. Zamieść wyraźne zdjęcia obu stron TWOJEJ płytki.

Witaj,

3, 4 przełącznika nie idzie do masy, ale idzie do rezystora 100k a druga strona rezystora faktycznie jest połączona z NBSWON#1







Oczywiście na 1 zdjęciu wiem że nie ma tam jednego pada, nie było go.


Trafił do mnie taki sam sprzęt nie omieszkałem sprawdzić jakie jest oznaczenie tego elementu.



Tutaj znów tak podają SMD Katalogi
