#1 Programowanie kontrolera EC/KBC KB3310QF-C1


przez notfound 21 lipca 2019, 10:59
Witam Kolegów Fachowców od kontrolerów EC/KBC,

wpadły mi trzy płyty główne Asusa ET2400I z wypalonymi kontrolerami KB3310QF-C1.
Asus spał przy konstułowaniu tej płyty, bo sterowanie tranzystorów wyłączania zasilania 19V
końcówki mocy audio wyprowadził bespośrednio z KB3310QF poprzez dzielnik oporowy bez zabezpieczenia
wyjścia KB3310QF.
Jeśli tranzystor z jakiś powodów dostanie zwarcia, to 19V idzie przez mały opornik na kontroler KBC
i uwala go, włącznie do wypalenia.
Mój problem polega na zaprogramowaniu KB3310QF po wymianie.
W Niemczech, gdzie mieszkam niewiele elektroniki naprawia się.
Szukałem już wcześniej serwisu co programuje KBC, ale nic nie znalazłem.
Do Polski wysyłać do zaprogramowania jest nieopłacalne.
Doczytałem się, że ten kontroler bazuje na mikrokontrolerze 8051 i ma flasha 64kB.
Uważam, że powinno się udać zaprogramować ten KBC programatorem,
którym programuję mikrokontrolery z rodziny 8051.

Czy ktoś z Kolegów posiadających SVOD-a czy też inny programator EC\KBC który programuje
KB3310QF mógłby załączyć screenshoty z podłączeń sygnałów potrzebnych do programowania KB3310QF?

Karty katalogowej albo instrukcji serwisowej nie można w sieci znaleźć.

Z góry dziękuję za wskazówki

notfound

Ostatnio edytowano 21 lipca 2019, 12:17 przez notfound, łącznie edytowano 1 raz

Re: Programowanie kontrolera EC/KBC KB3310QF-C1


przez Google Adsense [BOT] 21 lipca 2019, 10:59

#2 Re: Programowanie kontrolera EC/KBC KB3310QF-C


przez WIOLAD 21 lipca 2019, 11:23
notfound napisał(a):
Czy ktoś z Kolegów posiadających SVOD-a czy też inny programator EC\KBC który programuje
KB3310QF mógłby załączyć screenshoty z podłączeń sygnałów potrzebnych do programowania KB3310QF?

Ten KBC nie jest programowalny.
notfound napisał(a): Karty katalogowej albo instrukcji serwisowej nie można w sieci znaleźć.

Są dostępne aplikacje w innych platformach gdzie ten układ jest stosowany.

#4 Re: Programowanie kontrolera EC/KBC KB3310QF-C1


przez Vogelek23 21 lipca 2019, 15:51
notfound napisał(a):w ET2400I i w innych Asusach jest.

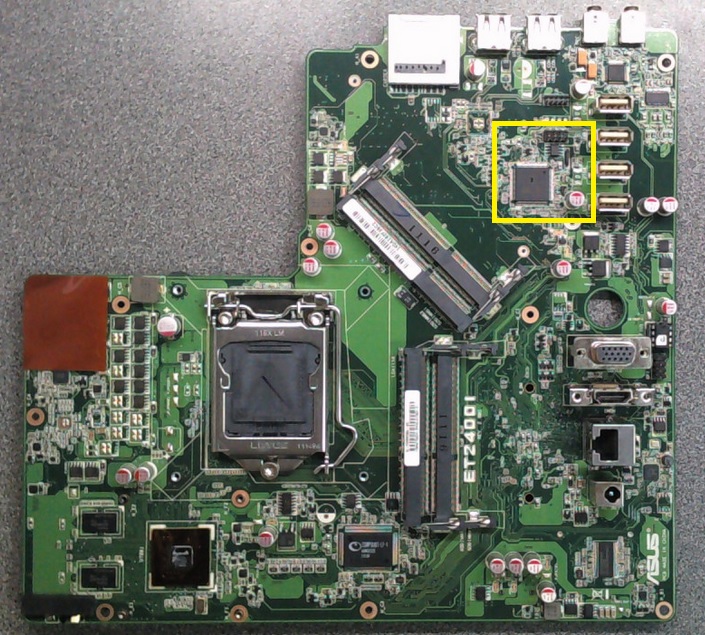

Większość kontrolerów EC jest programowalna, natomiast kol. WIOLAD chodzi pewnie o to, że jeśli kupisz KB3310QF w wersji, którą masz na płycie (np. C1), to nie musisz go dodatkowo programować. To dwuznakowe oznaczenie determinuje wersję oprogramowania, która jest FABRYCZNIE wgrana do kontrolera. Czy możesz w związku z tym zamieścić wyraźne zdjęcie kontrolera wraz z najbliższymi okolicami? Chodzi mi konkretnie o ten obszar, aby było widać oznaczenia na elementach:

Obrazek

#5 Re: Programowanie kontrolera EC/KBC KB3310QF-C1


przez notfound 21 lipca 2019, 17:54
Witam Vogelek23,

jeśli tak jest, to bardzo bym się ucieszył :D .

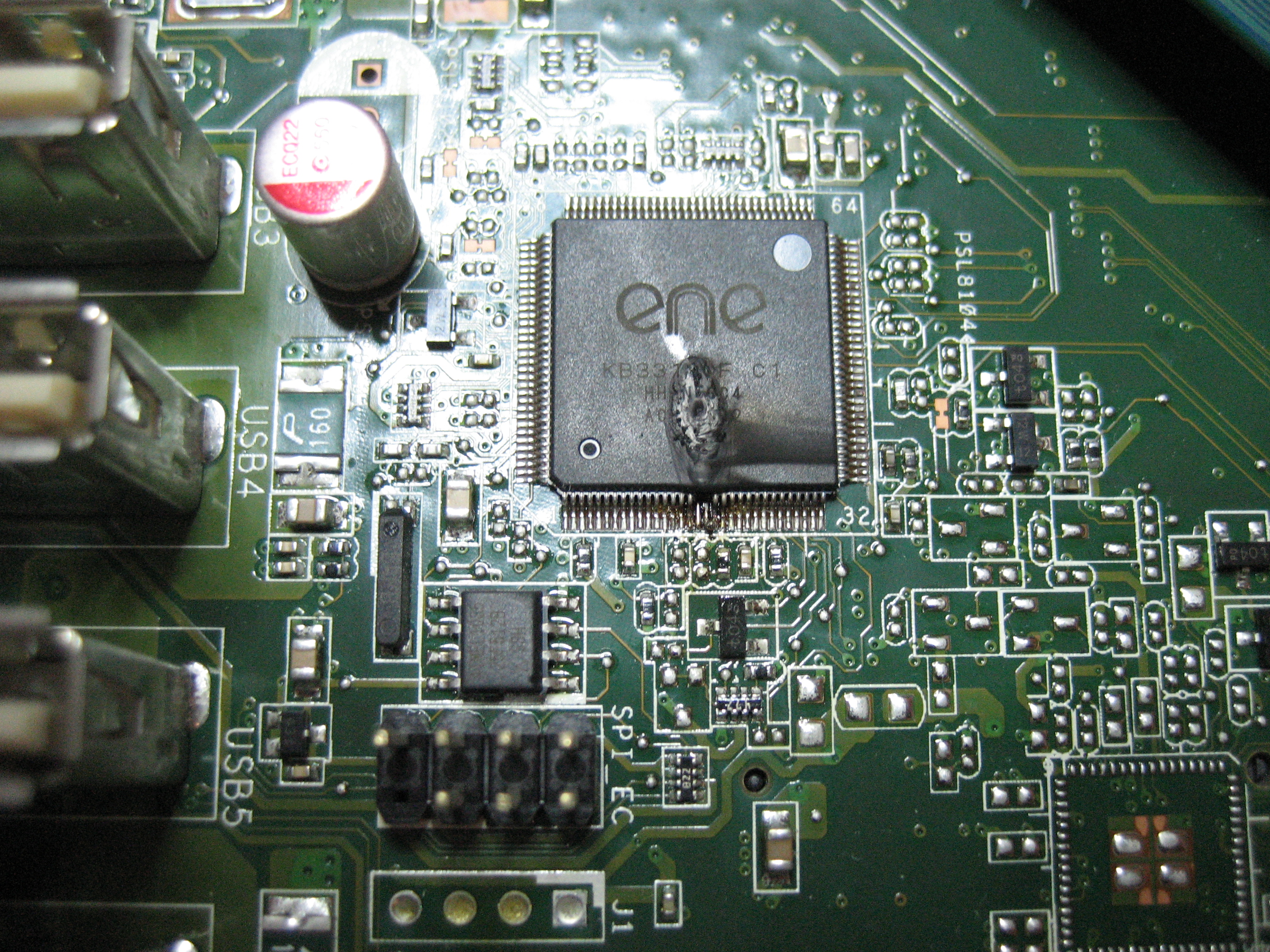

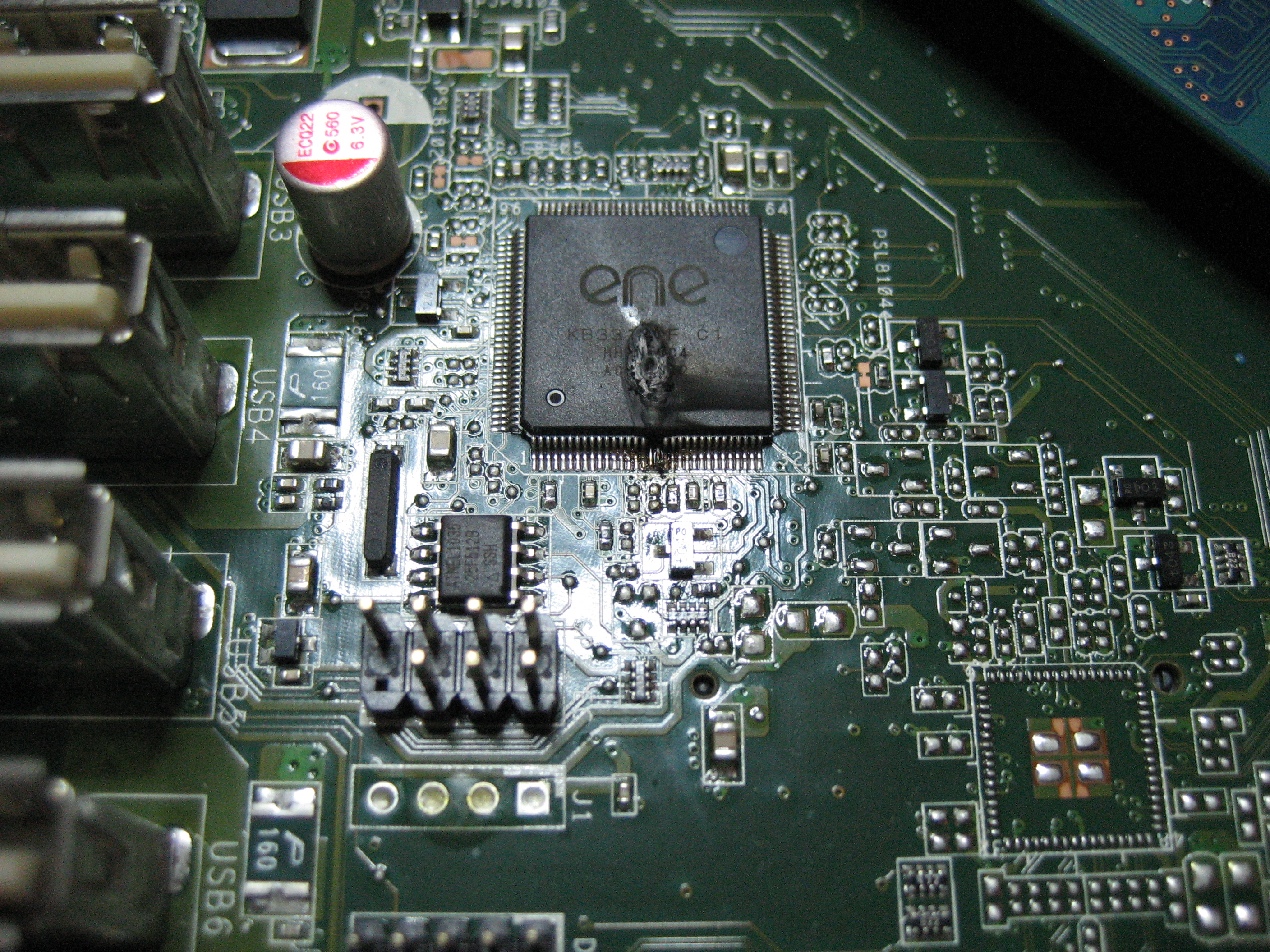

Oto zdjęcia z okolicą KBC:

Obrazek

Obrazek

Wszystkie trzy podobnie wypalone.

Pozdrawiam
notfound

#6 Re: Programowanie kontrolera EC/KBC KB3310QF-C1


przez WIOLAD 21 lipca 2019, 18:01
notfound napisał(a): jeśli tak jest, to bardzo bym się ucieszył

Musisz kupić nowy KBC z takim oznaczeniem KB3310QF-C1 i nie trzeba nic programować.

#7 Re: Programowanie kontrolera EC/KBC KB3310QF-C1  [ROZWIĄZANY]


przez Vogelek23 21 lipca 2019, 23:13
Rozszerzony firmware EC jest w kości 25F512 (tym 8-nóżkowym 64kB flashu pomiędzy EC i złączem typu header). Samego EC nie musisz programować i w tym wypadku to nawet inna wersja EC niż C1 mogłaby tu zadziałać, ponieważ kontroler i tak korzysta z zewnętrznego firmware'u.

#8 Re: Programowanie kontrolera EC/KBC KB3310QF-C1


przez notfound 22 lipca 2019, 20:42
Koledzy WIOLAD i Vogelek23,

serdeczne dzięki.

notfound
