#1 ProBook 650-G1 płyta 6050A2566302-MB-A04- prośba o identyfikację elementów


przez arvika 25 maja 2018, 13:01
Laptop HP ProBook 650-G1
Płyta 6050A2566302-MB-A04

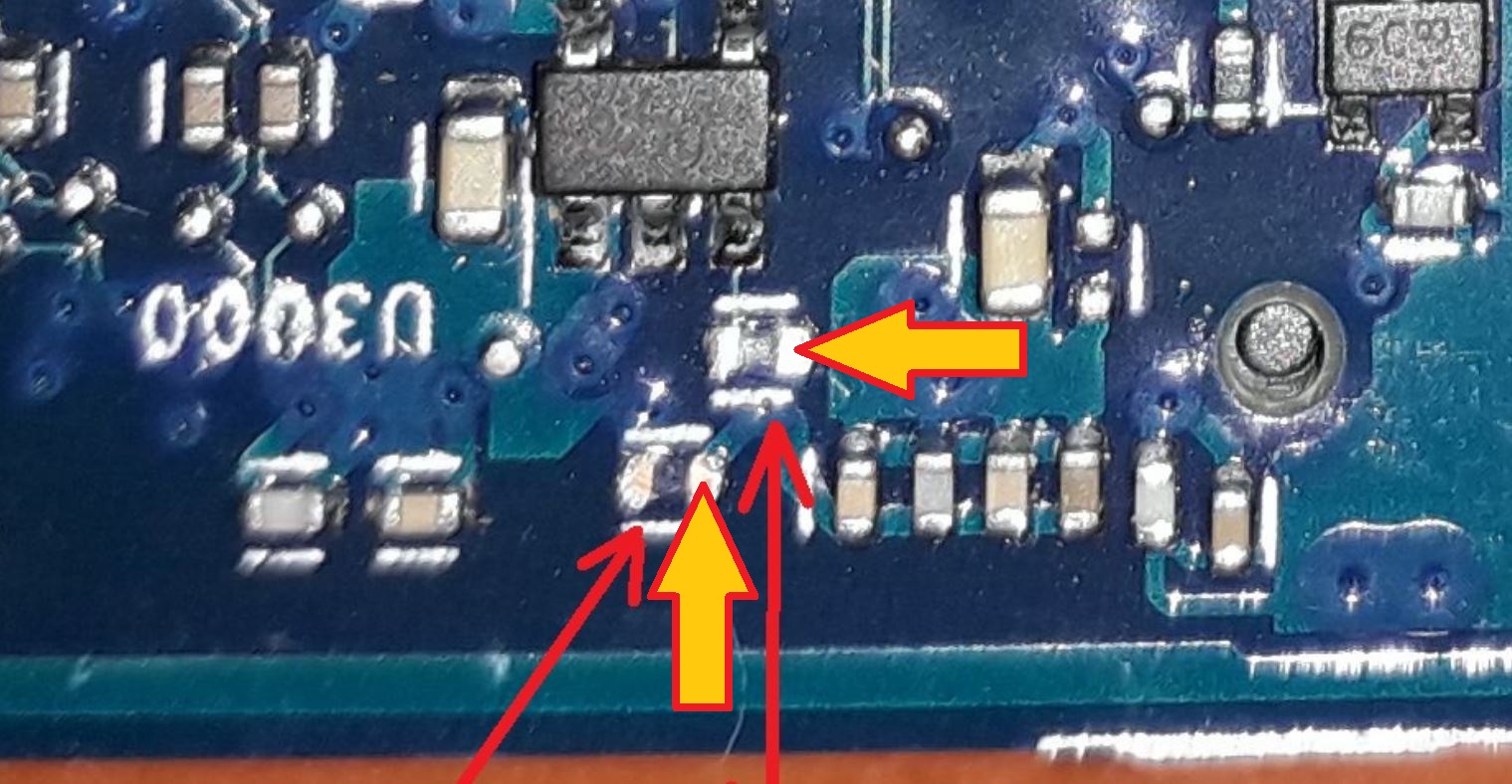

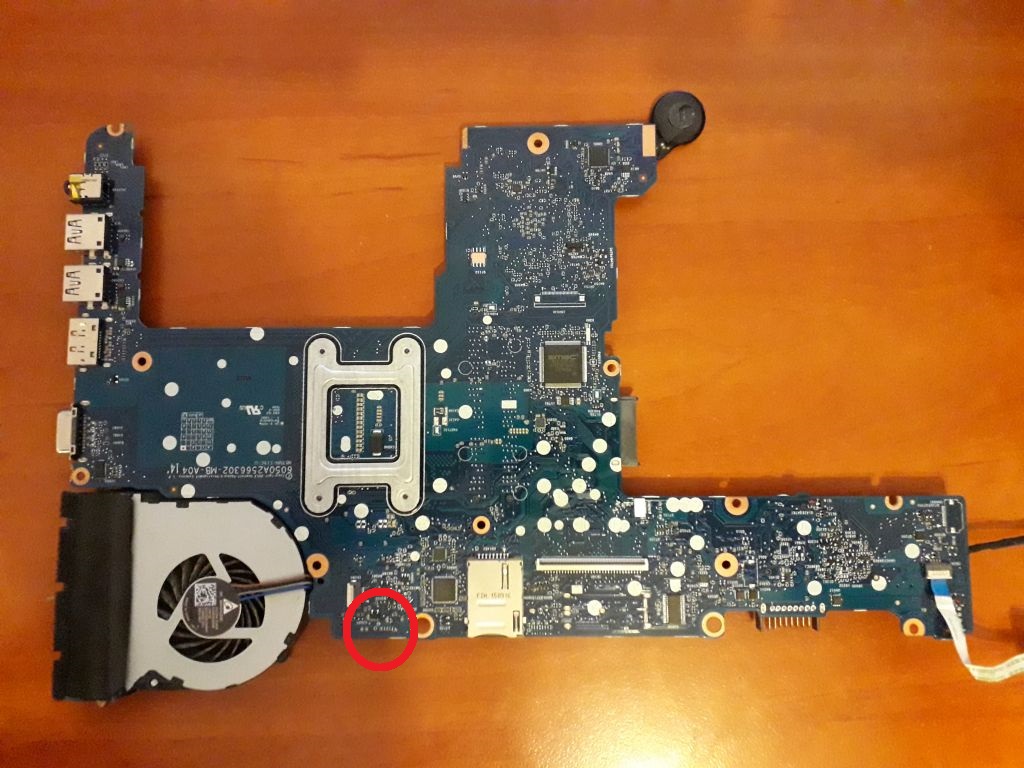

Zerwane dwa elementy oznaczone na zdjęciu.
Najprawdopodobniej były to rezystory lub kondensatory .
Prośba o identyfikację elemetów
Obrazek
Obrazek

Re: ProBook 650-G1 płyta 6050A2566302-MB-A04- prośba o identyfikację elementów


przez Google Adsense [BOT] 25 maja 2018, 13:01

#3 Re: ProBook 650-G1 płyta 6050A2566302-MB-A04- prośba o identyfikację elementów


przez matic 25 maja 2018, 13:39

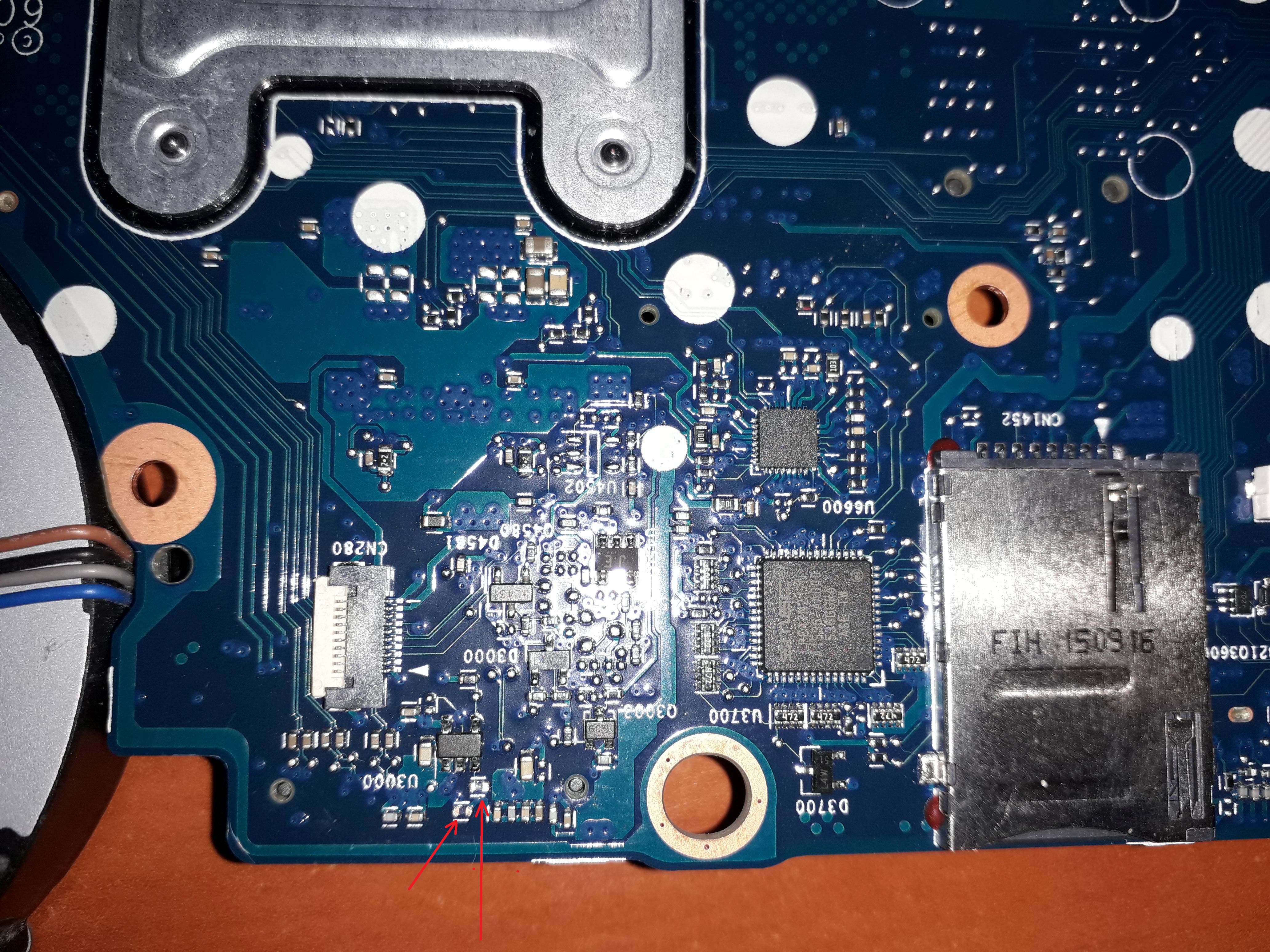

Hello!

Are the highlighted pads connected to the ground?

Obrazek

#4 Re: ProBook 650-G1 płyta 6050A2566302-MB-A04- prośba o identyfikację elementów


przez arvika 28 maja 2018, 08:34
Yes, they are connected to the ground.

#5 Re: ProBook 650-G1 płyta 6050A2566302-MB-A04- prośba o identyfikację elementów


przez Type5 28 maja 2018, 11:00

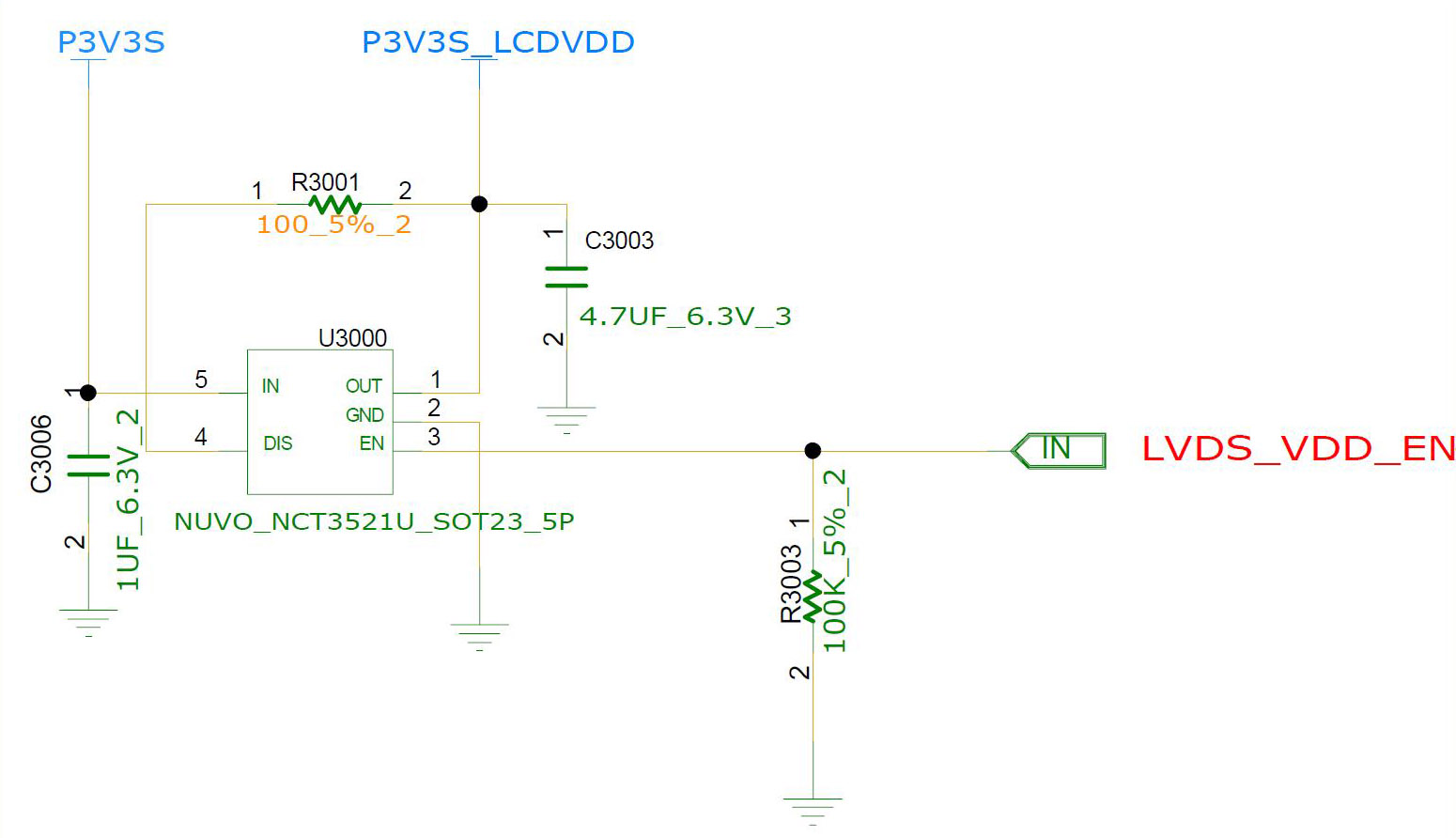

Z U3000 pin 3 łączy się rezystor 100kΩ_5%_2,
natomiast ten drugi element musiałbyś sprawdzić, z czym łączy się na płycie, prawdopodobnie idzie do złącza eDP matrycy.

Obrazek

#6 Re: ProBook 650-G1 płyta 6050A2566302-MB-A04- prośba o identyfikację elementów


przez arvika 28 maja 2018, 15:28
Drugi element połączony jest z pinem 19 złącza matrycy.

#7 Re: ProBook 650-G1 płyta 6050A2566302-MB-A04- prośba o identyfikację elementów


przez matic 28 maja 2018, 19:29
arvika napisał(a):Drugi element połączony jest z pinem 19 złącza matrycy.
Are you sure that this component is connected between pin 19 of matrix connector and ground?
Did you count the pins of matrix connector correctly (in right direction)?

#8 Re: ProBook 650-G1 płyta 6050A2566302-MB-A04- prośba o identyfikację elementów


przez Type5 28 maja 2018, 20:52

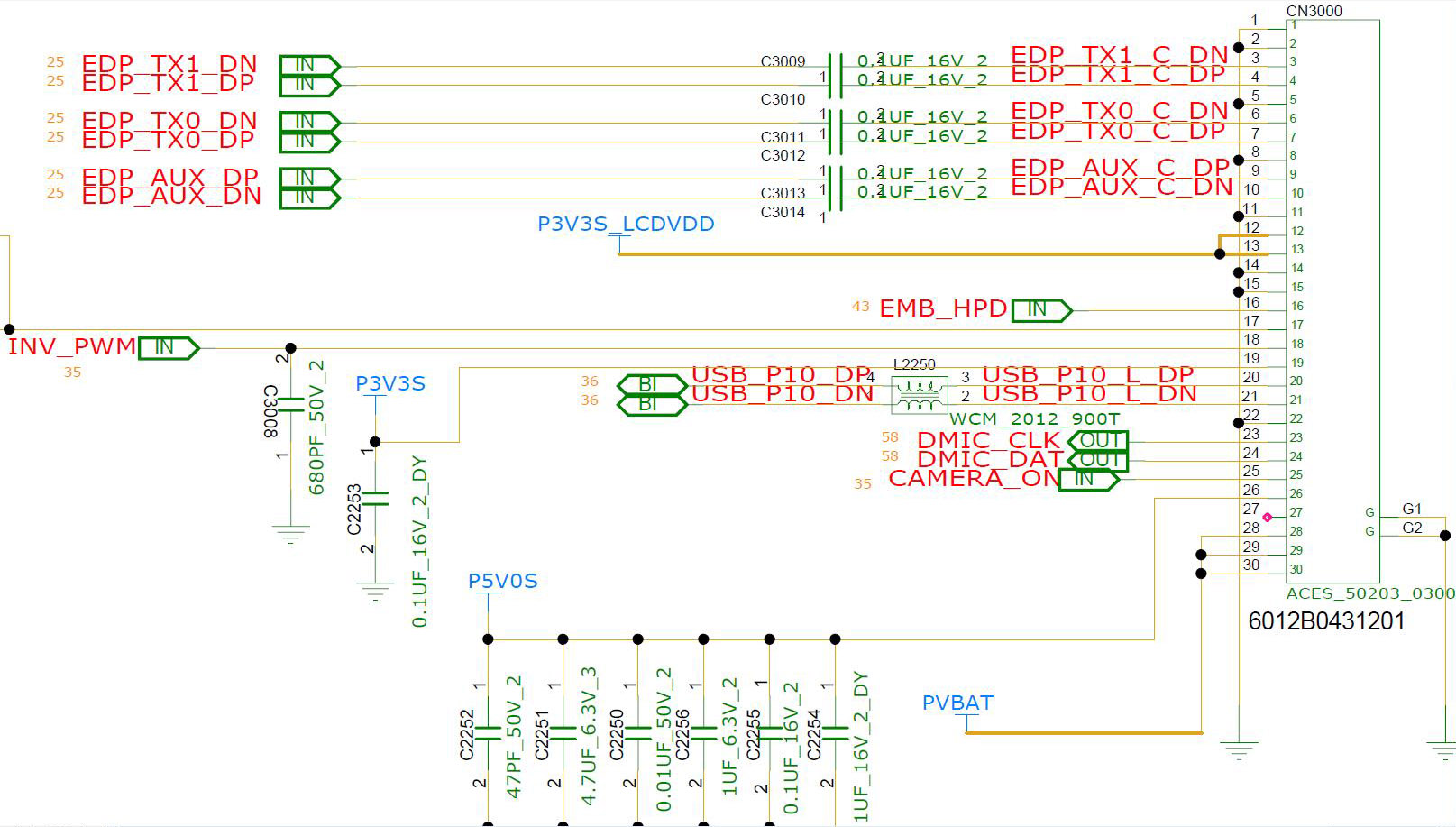

Jeśli złącze matrycy jest 30 pinowe i pin 19 to jest napięcie P3V3S, to tym drugim elementem jest kondensator 0,1µF_16V_2.

Obrazek
