#1 Toshiba L30-134 zawyżone napięcia przetwornicy

przez cinekp • 22 marca 2013, 13:56
Witam

Mam problem z laptopem Toshiba L30-134 płyta DA0BL3MB6F0. Laptop uruchamia się, czarny ekran, po 2 sekundach reset i tak w kółko.

Pomierzyłem cewki Max8734A po podłączeniu kabla zasilającego napięcia na PL507 5V z obu stron, na PL505 z jednej strony 3,3V a z drugiej 6,6V. 3,3V jest od strony nóg 1,2,3,4 natomiast 6,6V jest od strony 5,6,7,8. Po włączeniu przetwornica lekko piszczy i napięcia zmieniają się na obu cewkach na PL507 z jednej strony 5V z drugiej 2,3V, na PL505 jak wyżej.

Co może być tego przyczyną ?

Przetwornica PU502 oraz Pq505 i Pq504 zostały wymienione.

Re: Toshiba L30-134 zawyżone napięcia przetwornicy

przez Google Adsense [BOT] • 22 marca 2013, 13:56

#2 Re: Toshiba L30-134 zawyżone napięcia przetwornicy

przez PiTTer • 22 marca 2013, 16:52
Witam, czy Kolega posiada schemat?
cinekp napisał(a):na PL505 z jednej strony 3,3V a z drugiej 6,6V. 3,3V jest od strony nóg 1,2,3,4 natomiast 6,6V jest od strony 5,6,7,8.

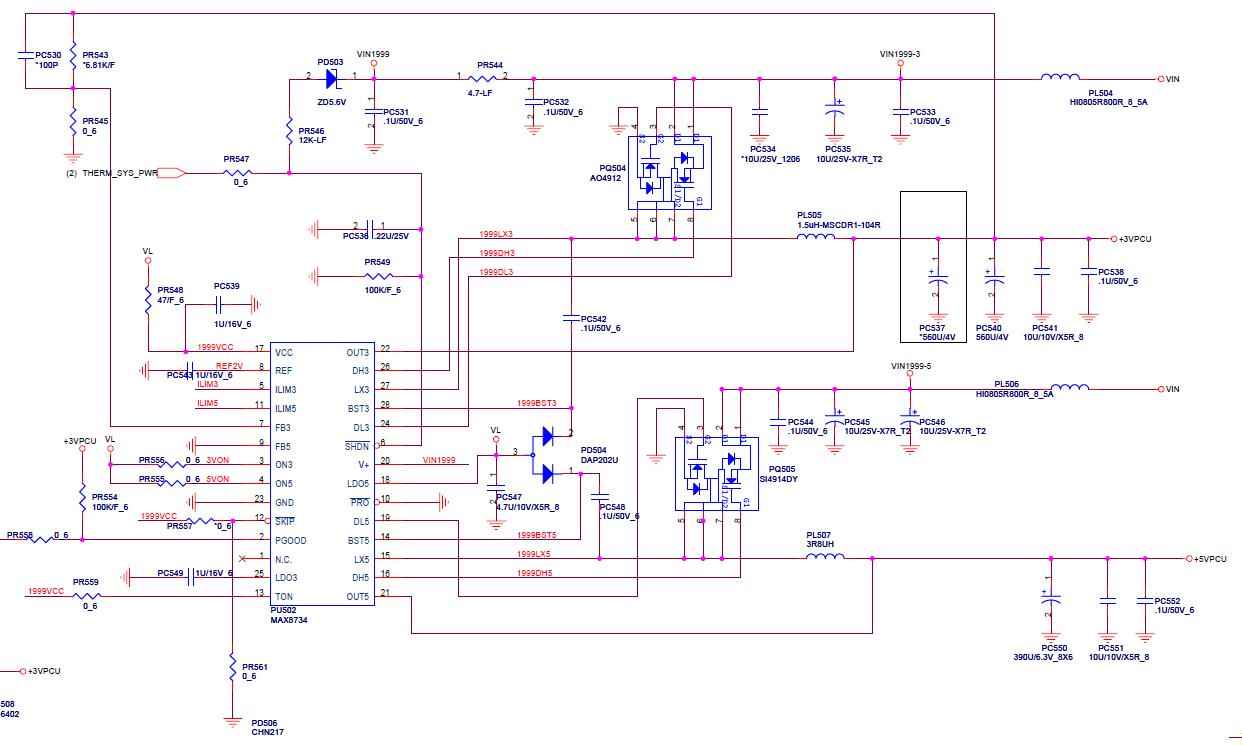

Cewka PL505 łączy się z nogami 5,6,7 PQ504 (podwójny mosfet AO4912). Na nogach 1,2 ma być ok. 19V (VIN).
Obrazek

#3 Re: Toshiba L30-134 zawyżone napięcia przetwornicy

przez cinekp • 22 marca 2013, 18:12
Racja, pomyłka z mojej strony. Przy włączeniu na PQ504 nogi 5,6,7,8 mam 6,6V, natomiast na PQ505 nogi 5,6,7,8 mam 2,3V.
Czy może być uszkodzona dioda PD504 lub kondensatory PC542 lub PC548 ?

#4 Re: Toshiba L30-134 zawyżone napięcia przetwornicy

przez farmer • 22 marca 2013, 22:58
Zmień miernik, nie radzi sobie on z pomiarami sygnałów impulsowych, jakie występują na cewkach w przetwornicach. Tym miernikiem możesz mierzyć za cewkami od strony kondensatorów filtrujących (tutaj PC550 i PC540).

#5 Re: Toshiba L30-134 zawyżone napięcia przetwornicy

przez cinekp • 23 marca 2013, 10:14
Napięcie na PC550 - 5V na PC540 - 3V, czy mam przez to rozumieć że miernik po jednej ze stron cewki podaje niepoprawne napięcie? dziwne?. Przy włączeniu przetwornica lekko piszczy czy to normalne ?

#6 Re: Toshiba L30-134 zawyżone napięcia przetwornicy

przez cinekp • 26 marca 2013, 15:53
Pobór prądu 0,86A.
