Pacard Bell EasyNote TK85 NEW70 LA-5891P uruchamia się na ułamek sekundy

Witam problem z ww sprzętem polega na tym iż uruchamia się na ułamek sekundy na 0.10A. Może zacytuję opis klienta jak powstała usterka "Wg. Klienta przestał się uruchamiać po czyszczeniu sprężonym powietrzem". Po wyjęciu płyty brak widocznych uszkodzeń, napięcia są, bios zaprogramowany oraz wsad KBC bez zmian. Czy ktoś spotkał się z podobnym przypadkiem na podobnej platformie?

Pozdrawiam

Zobacz czy w okolicach wiatraka/chłodzenia czy nie zrobiło zwarcia.

Masz pewny wsad?

Witam ,
Jeżeli uszkodzenie powstało na skutek użycia sprężonego powietrza to są dwie możliwości, albo klient używał sprężarki i wyrwał przy okazji np SB .. , albo użył powietrza z puszki , oszronił płytę, włączył i tym samym ją uszkodził . Moim zdaniem to drugie . Proponowałbym zacząć od sprawdzenia podstawowych napięć .

Może przez schłodzenie płyty zrobił odwrotność tego co daje grzanie podczas diagnozy uszkodzeń BGA?
Miałem taki przypadek, że płyta na zimnym chipie płyta nie wstawała, temperatura nieco wyższa od pokojowej go uruchamiała. Chip był oczywiście do wymian. Bodajże NB.

Grzałeś most północny?

Napięcia wszystkie są, NB jak i grafika podgrzane hotem. Podczas włączania słychać jakby "pyk" w okolicy NB i się wyłącza.

No to schłodź zmrażaczem ponownie w okolicy gdzie klient sobie psikał i wtedy zobacz co się stanie.

Witam!
W tym modelu radiator jego żeberka są dobre kilkanaście centymetrów od układu HM55 raczej więc klient go nie zmroził. Płyty z całej tej rodziny New70 ,New71 ,Pew71 mają częstą przypadłość wyłączania się w różnych momentach ich pracy, często pomaga wymaga biosu na nowy ale też przelutowanie/wymiana którejś z przetwornic. Czasami nie jestem w stanie określić co, to jedna z gorszych usterek w tym modelu. Opisz czy płyta uruchamia się bez procesora i ramów i jakie prądy są w spoczynku i po włączeniu płyty. Płyta w spoczynku pobiera 20mA a po uruchomieniu 70mA. Każde zawyżenie prądu o choćby 10mA oznacza jakąś nieprawidłowość w pracy płyty. Jeśli jest ok a po włożeniu procesora płyta wyłącza się po sekundzie to oznacza jakieś zwarcie na płycie ale proponuję podmianę procesora. Naprawiam sporo tych płyt i uszkodzenie po czyszczeniu to albo kompletny przypadek albo klient nie mówi wszystkiego. Pozdrawiam.

Z procesorem czy bez, z ramem czy bez sprzęt zachowuje się tak samo. W spoczynku ma 0.02A po włączeniu na ułamek sekundy ma 0,06A i się wyłącza.

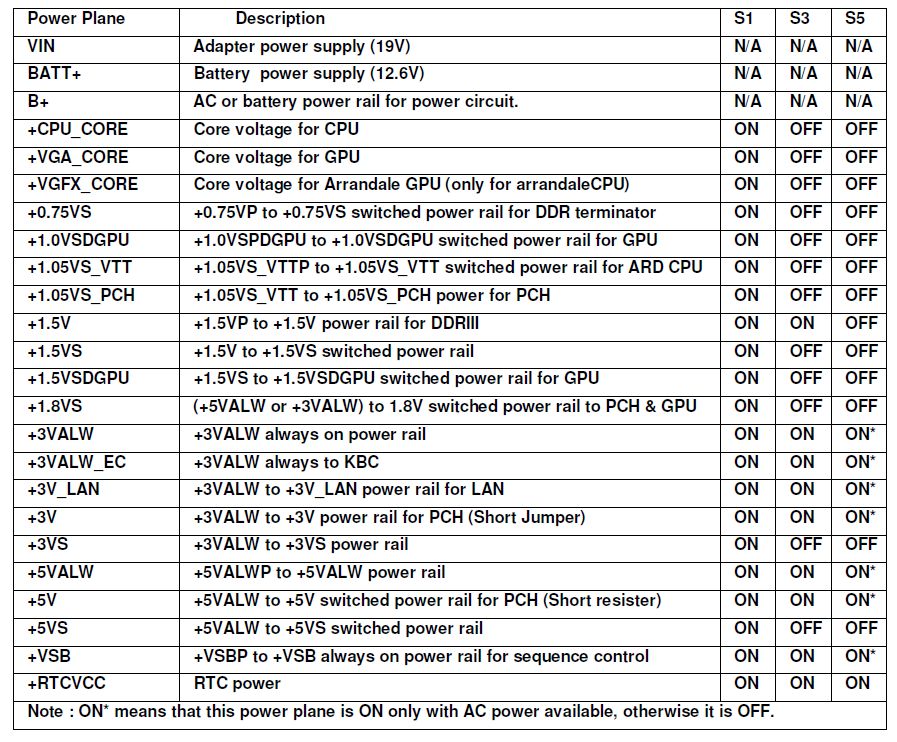

Sprawdź jeszcze raz napięcia według tego :

Aktualnie po włożenie oryginalnego cpu, laptop umarł całkiem, brak 3,3 oraz 5V

A czy sprężone powietrze czasem się nie skrapla i nie przewodzi prądu? Bo jakoś nie poruszyliśmy tego problemu.

Generalnie nie traktuje zbyt poważnie tego co klient powiedział. Sprzęt był przez niego rozkręcany i były poprawiane luty przy wtyczce gniazda zasilania.

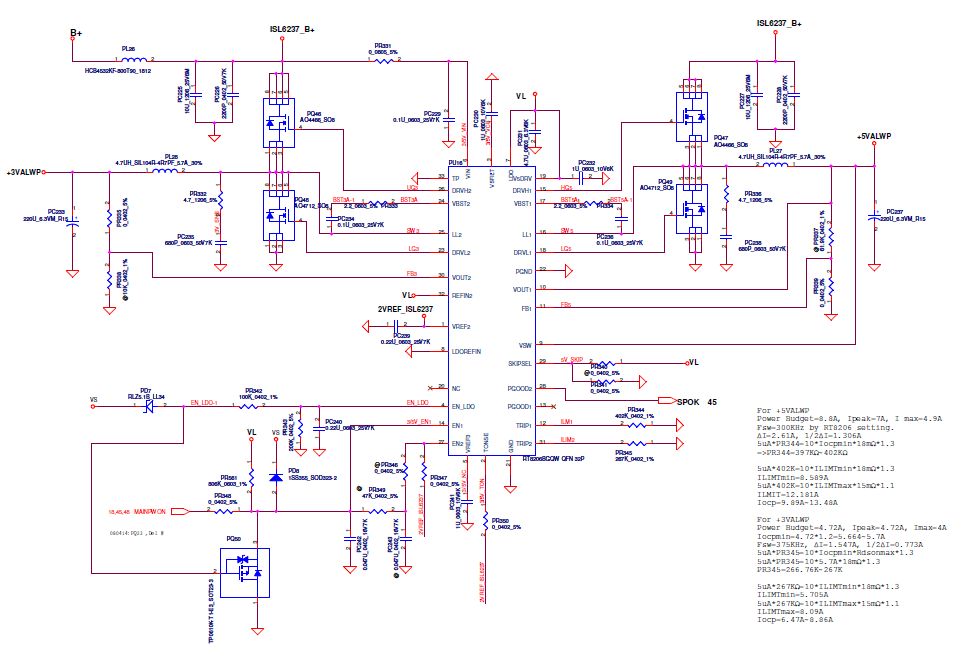

Których jeszcze napięć brakuje ?, wg tego schematu :



Potem wypnij jednostronnie cewki PL28 i PL27 , czyli te w linii 3ALW i 5ALW i sprawdź rezystancję po ich obu stronach .

Miałem do czynienia z podobną płytą (LA-5893P) - objawy podobne, niby napięcia się wszędzie pojawiały zgodnie ze schematem, a laptop się wyłączał (po max 1 sekundzie).
Miałem drugą na części (pękniętą), więc przekładałem po kolei przetwornice (wcześniej przeprogramowałem bios i EC firmware, podmieniłem IBEXa, RAM, procesor, ale bez efektu).
Ostatecznie wystartował po wymianie przetwornicy procesora, ale wymieniłem sporo elementów, więc finalnie nie wiem czy to było jedyne uszkodzenie.

Obecnie po wymianie bodajże 2 tranzystorów sprzęt odpala na ponad 3A. Na procesorze można jajka skażyć. Podejżewam uszkodzenie przetworciny CPU, podmiana cpu nic nie pomogła.

No to jak Ci się grzeje, to może masz uwalony któryś z tranzystorów przetwornicy CPU.

Witam!
Które tranzystory wymieniłeś. W sytuacji kiedy na tych płytach prąd dochodzi do 3A dość często winowajcą jest układ PU998 takie chyba ma oznaczenie. Mówię to nie gwarantując że to na pewno jest to ale w takich objawach ten PU nie podawał do przetwornicy procesora jednego z sygnałów.

Wymienione tranzystory to: PQ51 (4407) oraz PQ88 (ten oryginalnie był 6718 a wlutowany jest A2726) Obecnie wymieniłem przetwornicę CPU i efekt ten sam. Jestem na etapie szukania zamiennika do PU998 Jak napisał kolega goofy1969.
Może ktoś ma jakieś inne sugestie?

Pozdrawiam
