#1 ASUS M3N-HT DELUXE - wartość kondensatora przy GS358S

от adamekp • 3 Октябрь 2012, 13:55
Witam wszytkich forumowiczów.

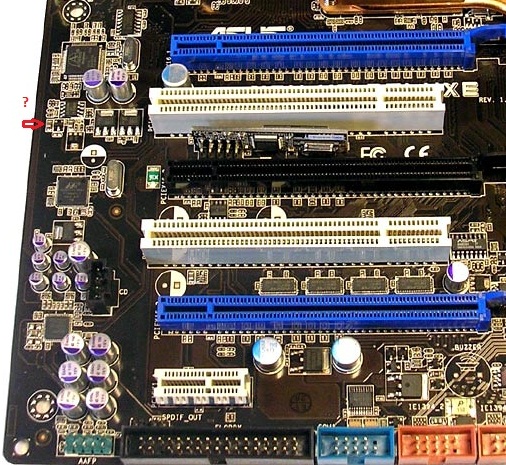

Mam prośbę o pomoc w określeniu wartości kondensatora (zaznaczonego na zdjęciu) i rezystorów otaczających oraz typ tranzystora przy układzie GS358S. Może ktoś jest w posiadaniu schematu aplikacji w jakim ten układ pracuje (komparator czy wzmacniacz?) albo ma pomysł co ewentualnie można tam podstawić zamiast oryginału (widzę że LM358 jest bez mała identyczny). Płyta nie startuje a dioda LED na płycie miga z dużą częstotliwością z niepełną jasnością.


Mój kochany urwis odkurzał obudowę a przy okazji wessał kilka elementów. Ciekawe czy nie załatwił płyty ładunkami elektrostatycznymi.

Re: ASUS M3N-HT DELUXE - wartość kondensatora przy GS358S

от Google Adsense [BOT] • 3 Октябрь 2012, 13:55

#2 Re: ASUS M3N-HT DELUXE - wartość kondensatora przy GS358S

от adamekp • 12 Октябрь 2012, 13:25
Może, ktoś ma taką płytę i jest w stanie sprawdzić wartość kondensatora i tranzystora?

#3 Re: ASUS M3N-HT DELUXE - wartość kondensatora przy GS358S

от Vogelek23 • 12 Октябрь 2012, 20:02
Tranzystor - 2N7002, kondensator - 47nF/10V

#4 Re: ASUS M3N-HT DELUXE - wartość kondensatora przy GS358S

от adamekp • 16 Октябрь 2012, 13:19
Dziękuję bardzo za odpowiedź. Czy może mógłbyś mi podpowiedzieć za co ten scalak jest odpowiedzialny? Może jesteś w posiadaniu części schematu tych okolic? Nie moge znaleźć przyczyny braku zasilania na GS358S (wymieniłem kondensator i tranzystor).

Re: ASUS M3N-HT DELUXE - wartość kondensatora przy GS358S

от Google Adsense [BOT] • 16 Октябрь 2012, 13:19
